Delta 18-900L Manuel D'utilisation page 53

G
B
ENSAMBLAJE DE LAS PIEZAS DE LA
PRENSA DE TALADRO
RIESGO DE PELIGRO DURANTE
SU OPERACIÓN. Si su prensa de taladro no se
encuentra fijada permanentemente al piso, puede ser
montada a una tabla de contrachapado para darle
estabilidad y evitar tropiezos.
para reducir el riesgo de lesiones,
apague la unidad y desenchúfela antes de instalar
y quitar accesorios, y antes de realizar ajustes o
reparaciones. Un arranque accidental puede causar
lesiones.

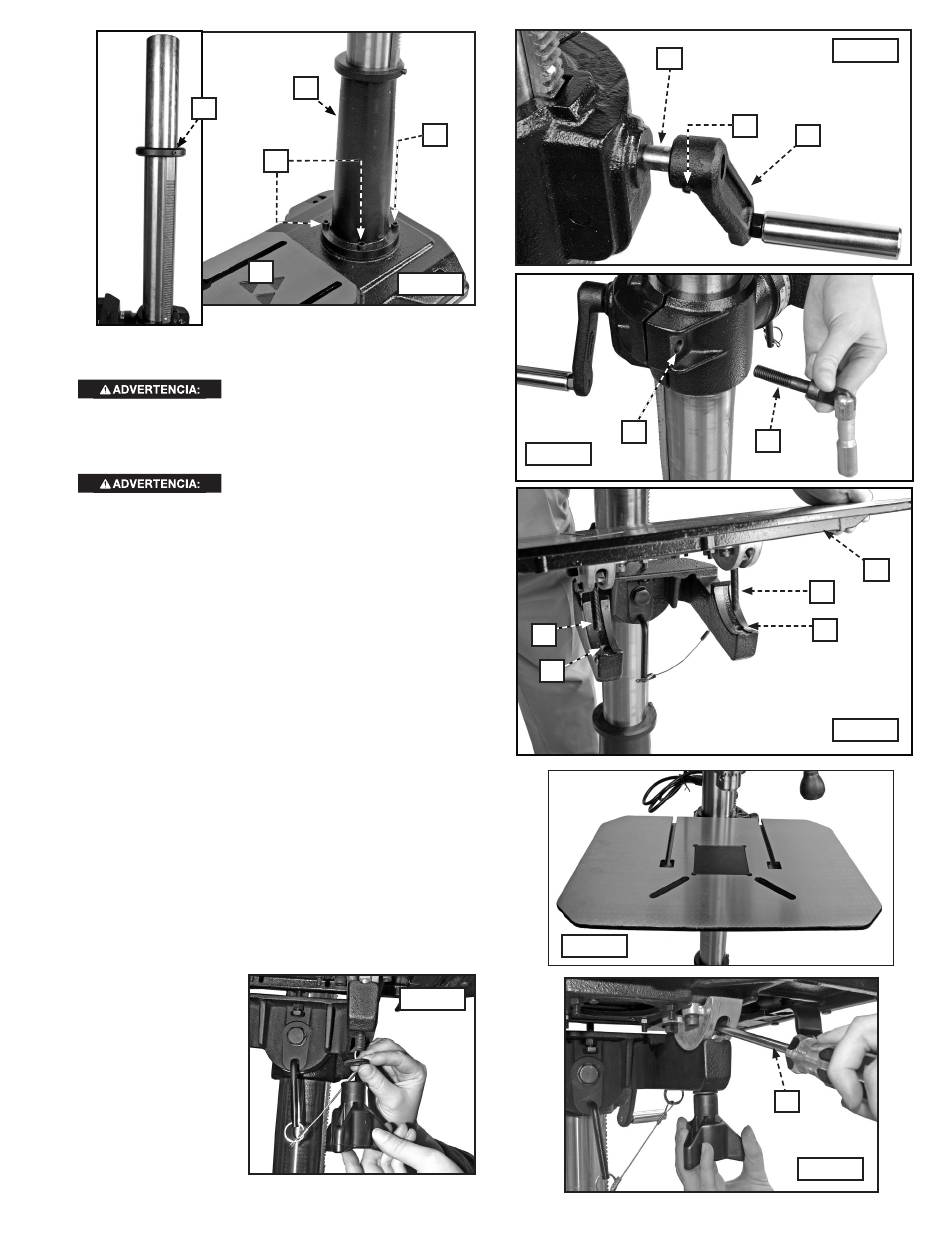

1. Fije la columna (E) Fig. 3 a la base (B) con los cuatro
tornillos ensamblados con cabeza para casquillo de
M10 x 40 mm (F), tres de los cuales aparecen en la
imagen.
nota: Verifique que el tornillo (G) (Fig. 3, recuadro) esté
orientado hacia la parte posterior de la prensa de taladro.
2. Suba y baje el mango para fijar la mesa (H) Fig. 4 al eje
del tornillo sin fin (I). Ajuste el tornillo de seguridad (J)
contra el plano del eje con la llave hexagonal de 3 mm
incluida.
3. Enrosque el mango de la abrazadera de la mesa (K)
Fig. 5 en el orificio (L) en la parte posterior del soporte
de la mesa y ajuste bien.
4. Alinee los pernos (M) Fig. 6 en la mesa (Q) con los
orificios en el soporte de la mesa (N) y coloque la mesa
sobre los soportes de la mesa.
nota: Asegúrese de orientar la mesa de su prensa de
taladro debidamente hacia la columna, como lo muestra la
Fig. 6A.
5. Instale las arandelas y las manijas de inclinación delan-
tera como lo muestra la Fig. 7 . Ajuste firmemente.
NOTA: Los pernos del
muñón pueden mo-
verse. Para instalar las
manijas con mayor fa-
cilidad, inserte un des-
tornillador de cabeza
plana (O) Fig. 8 en la
apertura del muñón y
contra los pernos, para
estabilizarlos.
E
F
F
Fig. 3
Fig. 7
L
Fig. 5
M
N
Fig. 6A
53
Fig. 4
I
J
H
K
M
N
Fig. 6
O
Fig. 8
Q
