Manuels Connexes pour IFM Electronic AS-interface AC1147
Sommaire des Matières pour IFM Electronic AS-interface AC1147

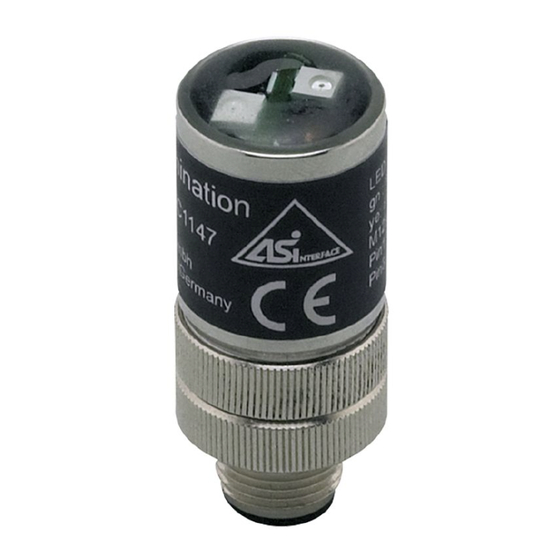

- Page 1 Montageanleitung Installation Instructions Notice de Montage AS-i Busabschluss AS-i bus termination Terminaison de bus AS-i AC1147...
- Page 2 Bestimmungsgemäße Verwendung Der AS-i Busabschluß dient zur Verbesserung der Signalqualität und zur Leitungsverlängerung des AS-i Netzwerkes. • Leitungsverlängerung bis zu 200m möglich, wenn der AS-i Busab- schluß an dem Punkt mit der größten Entfernung zum AS-i Netzteil installiert wird • max. Stromaufnahme <10mA •...
- Page 3 Function and features The AS-i bus termination is used to improve the signal quality and allow the extension of the AS-i network cable. • Cable lengths of up to 200 m are possible when the AS-i bus termi- nation is installed at the point furthest away from the AS-i power sup- •...
- Page 4 Fonctionnement et caractéristiques La terminaison de bus AS-i est utilisée pour améliorer la qualité du signal et pour prolonger le câble du réseau AS-i. • Prolongation du câble jusqu'à 200 m possible si la terminaison de bus AS-i est installée au point qui est le plus loin de l'alimentation AS-i. •...
- Page 5 N Netzteil / power supply / alimentation M Master / master / maître R Repeater / repeater / répéteur AS-i Netzwerk 2 AS-i Netzwerk 1 AS-i network 2 AS-i network 1 AS-i réseau 2 AS-i réseau 1 AC1147 AC1147...
