Notice d'utilisation originale

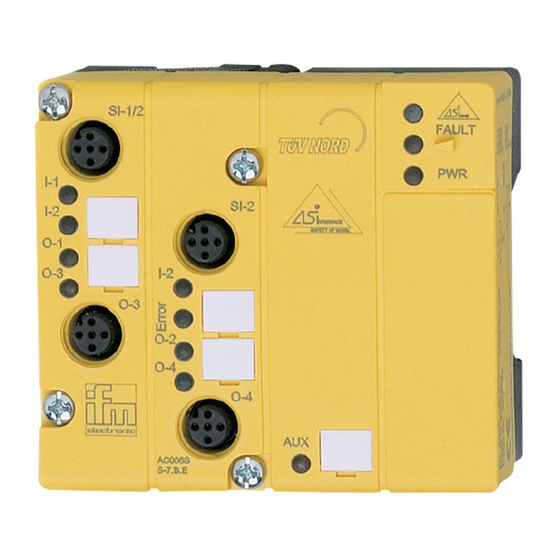

Module de sécurité AS-i
AC006S
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic ASinterface AC006S

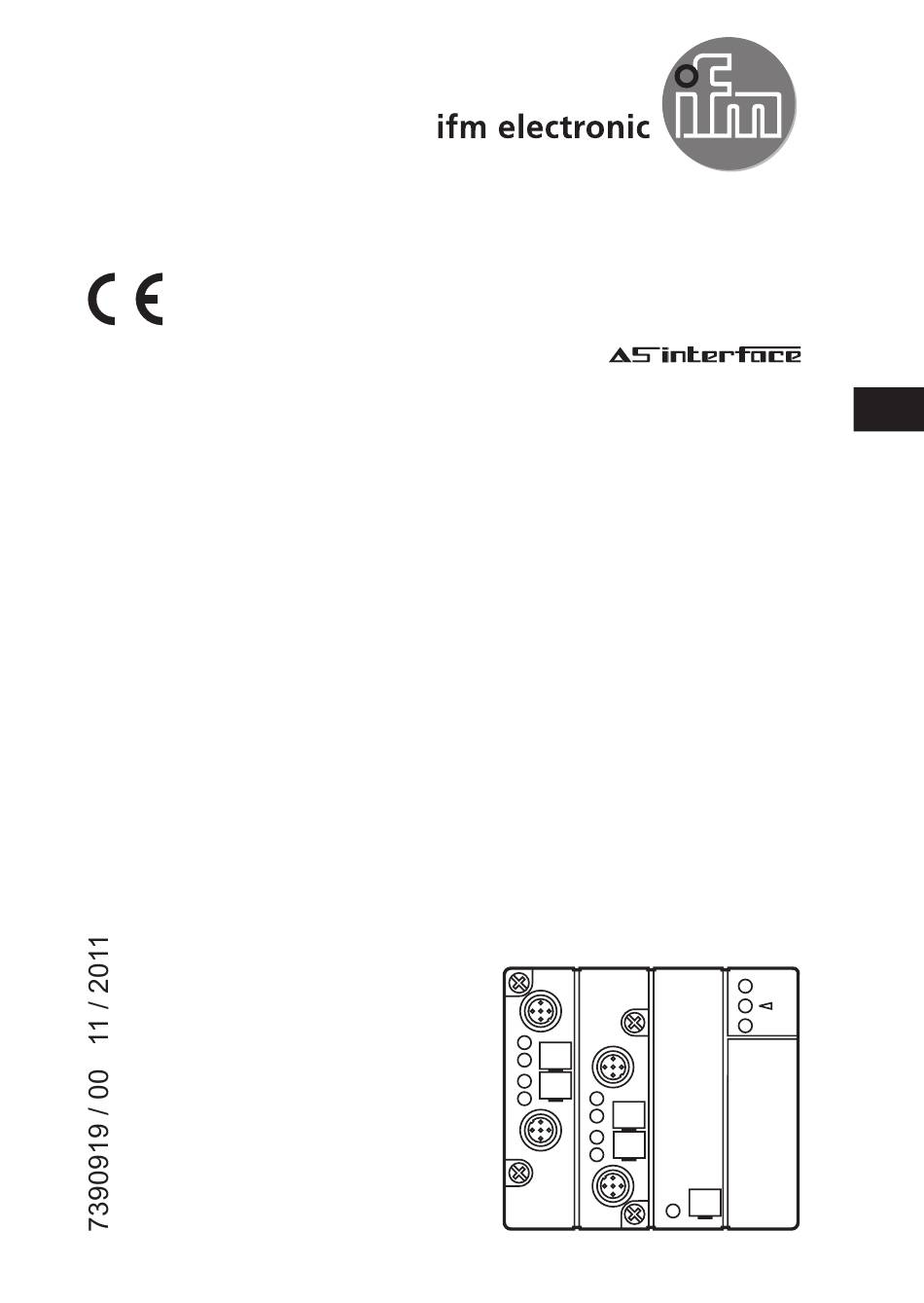

  • Page 1 Notice d'utilisation originale Module de sécurité AS-i AC006S...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������3 1�1 Symboles utilisés �������������������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������4 2�1 Exigences relatives à la sécurité de l'application �������������������������������������������5 3 Fourniture ������������������������������������������������������������������������������������������������������������5 4 Fonctionnement et caractéristiques ���������������������������������������������������������������������5 5 Description du fonctionnement et consignes de raccordement ���������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������6 7 Raccordement électrique �������������������������������������������������������������������������������������7 8 Adressage ������������������������������������������������������������������������������������������������������������9...
  • Page 3: Remarque Préliminaire

    1 Remarque préliminaire La notice fait partie de l'appareil� Elle s'adresse à des personnes compétentes selon les directives CEM et Basse Tension et les règlements de sécurité� Elle fournit des informations sur l’utilisation correcte du produit� Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement�...
  • Page 4: Consignes De Sécurité

    2 Consignes de sécurité • Respecter les consignes de la notice d'utilisation� • Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil� • L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé...
  • Page 5: 2�1 Exigences Relatives À La Sécurité De L'application

    2.1 Exigences relatives à la sécurité de l'application Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice� Respecter les obligations suivantes : ► Respecter l’EN 1088 pour les dispositifs de verrouillage associés à des protecteurs�...
  • Page 6: Description Du Fonctionnement Et Consignes De Raccordement

    5 Description du fonctionnement et consignes de raccordement Observer également toutes les informations dans la description du logiciel de configuration (par ex. E7040S) et dans la notice technique du moniteur de sécurité� Dans ces documents vous trouvez toutes les consignes nécessaires pour l'installation, la configuration, le fonctionnement et l'entretien du système AS-i Safety at Work�...
  • Page 7: Raccordement Électrique

    ► Poser le câble plat jaune (par ex. AC4000) et le câble plat noir (par ex. AC4002) soigneusement dans l'embase en utilisant les joints d'étanchéité fournis� Afin d'atteindre l'indice de protection IP 67 ► poser le joint d'étanchéité soigneusement� ► serrer les 4 vis de la partie supérieure uniformément en croix à 0,6���0,8 Nm� ► couvrir la prise non utilisée avec le bouchon de protection fourni� ►...
  • Page 8 Utiliser des contacts de commutation avec : • un courant de sortie ≥ 1 A. • des éléments de contact isolés électriquement� • des contacts à ouverture lorsque la fonction de sécurité est demandée� Entrées Prise Con- Con- SI-1/2 SI-2 necteur necteur SI-1/2 SI-2 S-21 S-22 Broche Broche S-12...
  • Page 9: Adressage

    Remarque : Dans le cas où un seul interrupteur monocanal doit être raccordé au module, le connecter à l'entrée SI-1� La deuxième entrée SI-2 doit être pontée, soit avec une connexion entre les broches 3 et 4 du connecteur SI-1/2 soit entre les broches 1 et 2 du connecteur SI-2�...
  • Page 10: Fonctionnement

    L'adressage s'effectue via le cordon d'adressage infrarouge E70211� Lorsque les blocs d'alimentation AS-i SL d'ifm sont utilisés, la communication peut être désactivée par un cavalier sur le bloc d'alimentation� 9 Fonctionnement 1: 4 prises M12 2: LED rouge FAULT 3: LED récepteur infrarouge 4: Fixation pour adaptateur infrarouge 5: LED verte PWR 6: LED AUX...
  • Page 11 Etat / couleur Etat de fonctionnement Désignation LED infrarouge récepteur infrarouge infra- rouge LED FAULT défaut périphérie, rouge par ex� surcharge ou court-circuit de l'alimentation des interrupteurs LED FAULT erreur de communication AS-i, l'esclave ne participe rouge pas à l'échange " normal " de données, par ex� adresse d'esclave 0 LED PWR pas de tension AS-i...
  • Page 12: 9�1 Bits De Données

    9.1 Bits de données Bit de donnée In/Out SI-2/O-4 SI-2/O-3 SI-1/O-2 SI-1/O-1 Voie d'entrée activée Séquence de bits D3-D0 SI-1 XX00 SI-2 00XX SI-1 et SI-2 0000 aucune XXXX Sortie alarme activée Séquence de bits D3-D0 XXX1 XX1X Sortie activée Séquence de bits D3-D0 X1XX 1XXX...
  • Page 13: 9�2 Temps De Réponse

    9.2 Temps de réponse Le temps de réponse du module de sécurité AS-i pour une demande de la fonction de sécurité est de max� 10 ms� Calcul du temps de réponse total Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité...
  • Page 14: Données Techniques

    11 Données techniques AC006S Module de sécurité AS-i 2 entrées de sécurité / 2 sorties LED non sécurité / 2 sorties transistor non sécurité Tension d'alimentation 26,5 ��� 31,6 V DC Consommation ≤ 250 mA Entrées Raccordement DC PNP Tension d'alimentation via AS-i Détection court-circuit Courant d’entrée typ�...
  • Page 15: 11�1 Données Caractéristiques De Sécurité

    Profil AS-i S-7�B�E Configuration E/S / code ID 7 [hexa] / B�E [hexa] Certificat AS-i 75501 Nombre maximal de modules de sécurité par maître EN 50081-1; EN 502 95 Matières du boîtier PBTP (Pocan) Dimensions boîtier 80 x 90 x 44 mm (H x L x P) Longueur du câble entre le module et les ≤ 10 m contacts mécaniques 11.1 Données caractéristiques de sécurité...
  • Page 16: Termes Et Abréviations

    12 Termes et abréviations Safety Integrity Level Niveau d'intégrité de sécurité SIL 1-4 selon CEI 61508� Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité� Niveau de performance Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité...
  • Page 17: Normes

    S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur� 15 Normes Les normes et directives suivantes ont été appliquées : • Directive machine 2006/42/CE • Directive CEM 2004/108/CE • EN ISO 13849-1: 2008 • IEC 61508 parties 1-7: 2000 • EN 62061:2005 • EN 50295:1999 • UL 508...
