1 Consignes de sécurité • Avant la mise en service de l'appareil, lire la description du produit� S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation� • L'appareil est conforme aux dispositions et directives de l'UE en vigueur� •...

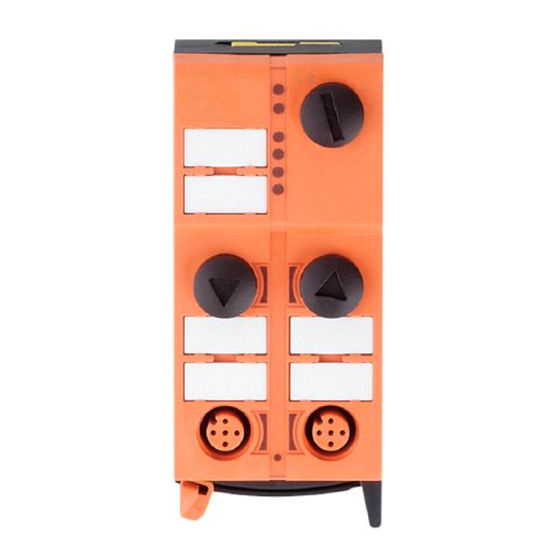

3 Eléments de service et d'indication 1� Interface d'adressage 2� LED PWR 3� LED FAULT 4� Etiquettes 5� LED 1 6� 2 prises M12 7� Broche de mise à la terre Schéma d'encombrement...
4 Montage Orientation du câble plat à la livraison Poser le câble plat AS-i jaune soigneusement dans le guide profilé� Monter la partie supérieure� Verrouiller l'appareil�...
Page 6
L'embase fournie permet l'orientation du câble plat dans trois directions� Poser le guide du câble plat (1) en fonction de la direction souhaitée�...
Page 7
Réglages sur l'embase Sélectionner la position 1, 2 ou 3 selon l'orientation souhaitée du câble plat (→). A = à la livraison...
Page 8
Réglages sur la partie supérieure Ensuite régler la position sélectionnée sur la partie supérieure� Pour ce faire, positionner le triangle sur le numéro correspondant (figures D1 et D2)� Utiliser un outil, par ex� un tournevis (figure D1) ou le guide du câble plat jaune/noir (figure D2)�...
Ouvrir l'appareil Ouvrir l'appareil à l'aide d'un outil comme indiqué (par ex� tournevis)� Poser le câble plat AS-i soigneusement, la longueur droite doit être d'environ 15 cm�...
5 Adressage A la livraison, l'adresse est 0� 5.1 Adressage avec l'unité d'adressage AC1154 Le module monté et câblé peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée� 6 Mesure de courant Dans tous les schémas suivants le raccordement indiqué se réfère au module analogique�...
Utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau�*à commander séparément La broche de mise à la terre (2,8 x 0,5 mm) sur l'embase fournie est reliée à la broche 5, terre fonctionnelle des prises M12� 9 Fonctionnement Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté�...
10 Plage de mesure du module Pour les plages de mesure et leur signification regarder les tables suivants : Module d'entrée analogique 4 ��� 20 mA Défaut Plage [mA] Unité déc. Unité hexa Description périphérie 32768 → 8000 → < 3,4 clignote éteinte*** rupture d'un fil...
