Notice d'utilisation originale
Module de sécurité AS-i
AC005S
FR
FR

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic AC005S

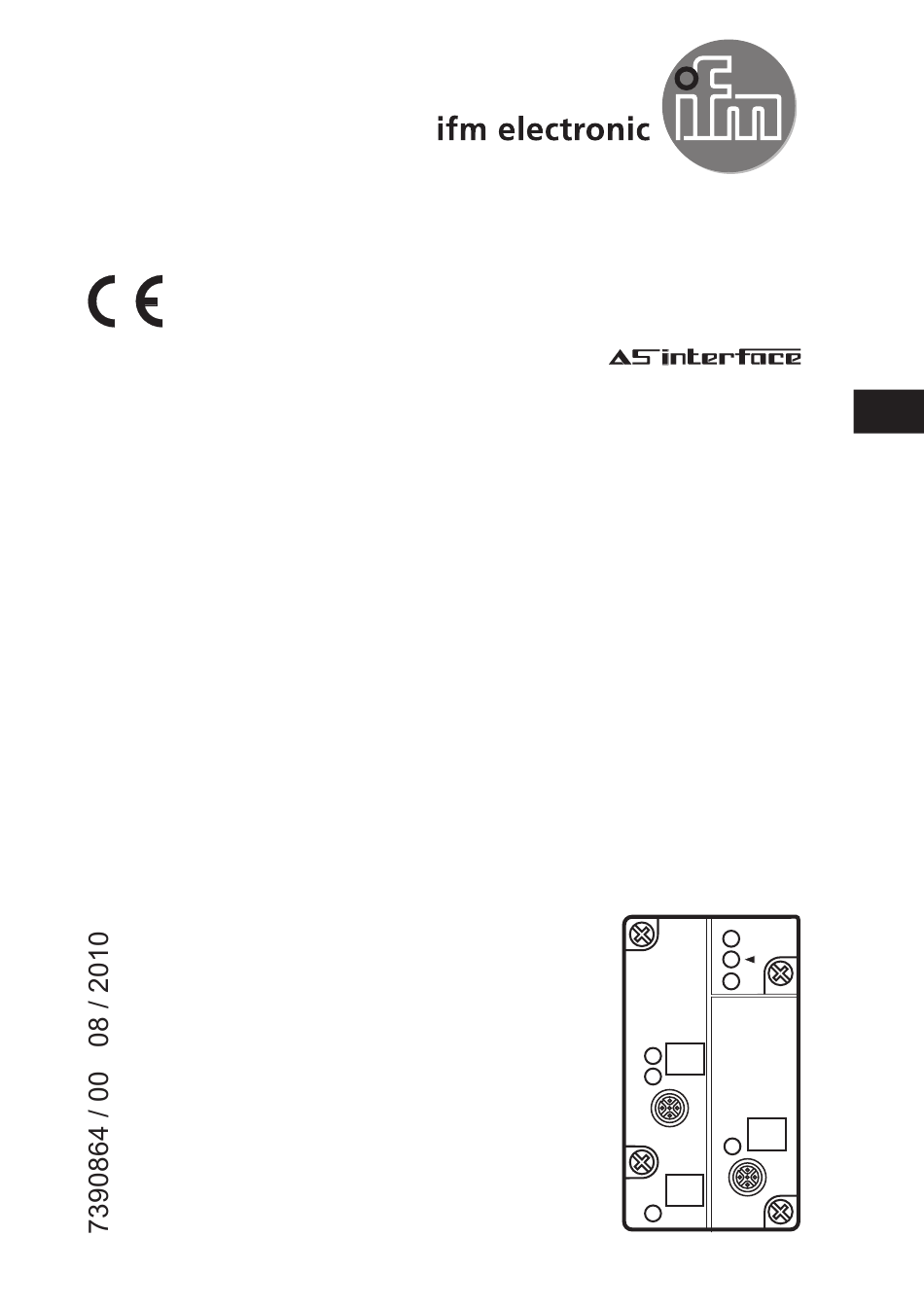

  • Page 1 Notice d'utilisation originale Module de sécurité AS-i AC005S...
  • Page 2: Table Des Matières

    Contenu 1 Remarque préliminaire ����������������������������������������������������������������������������������������3 1�1 Explication des symboles ������������������������������������������������������������������������������3 2 Consignes de sécurité �����������������������������������������������������������������������������������������4 2�1 Exigences relatives à la sécurité de l'application �������������������������������������������5 3 Fourniture ������������������������������������������������������������������������������������������������������������5 4 Fonctionnement et caractéristiques ���������������������������������������������������������������������5 5 Description du fonctionnement et consignes de raccordement ���������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������7 6�1 Eléments de service et d'indication ���������������������������������������������������������������8 7 Raccordement électrique �������������������������������������������������������������������������������������9...
  • Page 3: Remarque Préliminaire

    1  Remarque préliminaire La notice fait partie de l'appareil� Elle s'adresse à des personnes compétentes selon la Directive CEM, la Directive Basse Tension, la Directive Machine et les règlements de sécurité� Elle fournit des informations sur l’utilisation correcte du produit� Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement�...
  • Page 4: Consignes De Sécurité

    2  Consignes de sécurité • Respecter les consignes de la notice d'utilisation� • Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil� • L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé...
  • Page 5: 2�1 Exigences Relatives À La Sécurité De L'application

    ► Remplacer les appareils endommagés� 3  Fourniture 1 module de sécurité AS-i AC005S, 1 embase pour câble plat AC5000, 1 notice d'utilisation AC005S, n° d'identification 7390864� Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm�...
  • Page 6: Description Du Fonctionnement Et Consignes De Raccordement

    5  Description du fonctionnement et consignes de  raccordement Observez également toutes les informations dans la description du logiciel de configuration (par ex� E7040S) et dans la notice technique du moniteur de sécurité� Dans ces documents vous trouvez toutes les consignes nécessaires pour l'installation, la configuration, le fonctionnement et l'entretien du système AS-i Safety at Work�...
  • Page 7: Montage

    6  Montage ► Monter le module de sécurité AS-i sur une embase pour câble plat (par ex� AC5000) et le fixer sur un rail profilé de 35 mm� ► Alternativement, le fixer sur une plaque de montage� La position de montage peut être verticale ou couchée à plat� ►...
  • Page 8: 6�1 Eléments De Service Et D'indication

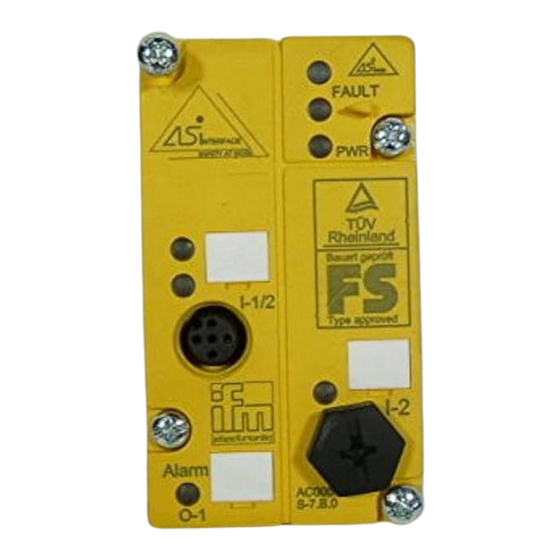

    6.1  Eléments de service et d'indication 1: LED 2: Fixation pour adaptateur infrarouge 3: Etiquettes 4: 2 prises M12...
  • Page 9: Raccordement Électrique

    7  Raccordement électrique ► Mettre l'installation hors tension� Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément� Ne pas raccorder les entrées à un potentiel externe� Raccorder les contacts de commutation de sécurité aux prises M12� Utilisez des contacts de commutation avec : •...
  • Page 10 Remarque : Dans le cas où un seul interrupteur monocanal doit être raccordé au module, celui-ci doit être raccordé à l'entrée I-1(p)� La deuxième entrée I-2(n) doit être pontée� ► Utiliser le connecteur de shuntage E7005S * pour l'entrée I-2 (* à commander séparément)�...
  • Page 11: Adressage

    8  Adressage Le module peut être adressé par l'unité d'adressage AC1154� ► Affecter une adresse libre entre 1 et 31 ; à la livraison, l'adresse est 0� En combinaison avec l'embase pour câble plat (par ex� AC5000 sans prise d'adressage) : ►...
  • Page 12: Fonctionnement

    9  Fonctionnement I-1/2 1: LED récepteur infrarouge 2: LED FAULT rouge 3: Fixation pour adaptateur infrarouge 4: LED verte PWR 5: 2 prises M12 6: LED rouge, sortie alarme 7: LED jaunes, entrées Désignation  Etat / couleur   Etat de fonctionnement infrarouge Récepteur infrarouge infra- rouge FAULT Défaut périphérie,...
  • Page 13: 9�1 Bits De Données

    Désignation  Etat / couleur   Etat de fonctionnement Aucune tension vert Alimentation ok Alarme Sortie alarme O-1 (non sécurité) rouge La LED sortie alarme peut être pilotée par le système de commande comme sortie statique ou dynamique Etat de commu- Entrées non commutées jaune tation Entrées commutées 9.1 ...
  • Page 14: 9�2 Temps De Réponse

    9.2  Temps de réponse Le temps de réponse du module de sécurité AS-i pour une demande de la fonction de sécurité est de max� 10 ms� Calcul du temps de réponse total Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité...
  • Page 15: Données Techniques

    11  Données techniques AC005S Module de sécurité AS-i 2 entrées de sécurité / 1 sortie LED non sécurité Tension d'alimentation 26,5 ��� 31,6 V DC Consommation typ� 60 mA Entrées Technologie DC PNP / NPN Tension d'alimentation via AS-i Détection court-circuit Courant d’entrée...
  • Page 16: Correction De Défauts

    AS-Interface / Version 2�1 / mode d'adressage étendu possible Profil AS-i S-7�B�0 Configuration E/S / code ID 7 [hexa] / B�0 [hexa] Certificat AS-i 61901 Nombre maximal de modules de sécurité par maître EN 61000-6-3 ; EN 62061 annexe E Matières du boîtier PBTP (Pocan) Dimensions boîtier...
  • Page 17: Normes

    Probability of (dangerous) Probabilité d'une défaillance (PFH Failure per Hour (dangereuse) par heure Average Diagnostic Coverage Degré de couverture du diagnostic moyen Safety Integrity Level Niveau de sécurité SIL 1-4 selon CEI 61508� Plus le niveau SIL est haut, plus faible est la probabilité...
  • Page 18: 15�2 Déclaration De Conformité Ce

    15.2  Déclaration de conformité CE...
  • Page 19 15.3  Certificat AS-i...
  • Page 20: 15�4 Certificat Tüv

    15.4  Certificat TÜV...
