AVERTISSEMENTS
Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.
Tous les appareils doivent être strictement destinés à l'emploi pour lesquels ils ont été conçus. La société COMELIT-IMMOTEC décline toute responsabilité en
cas de mauvais usage des appareils, en cas de modifications effectuées sur les produits quelle qu'en soit la raison et en cas d'utilisation d'accessoires et
matériels rendant l'installation non-conforme.
Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs). Cela est attesté
par la présence du marquage CE sur les produits.
Il est indispensable de se conformer aux normes en vigueurs et d'éviter de placer les câbles et appareils à proximité immédiate des câbles d'alimentation
(230/400 v)
1. PRESENTATION GENERALE
La centrale ACM/RC est une unité de contrôle autonome pour lecteur
de proximité Mifare® qui permet de gérer, sur une porte équipée d'un
dispositif électrique, les accès aux immeubles collectifs suivant la
norme VIGIK®. Il assure également la gestion des clés électroniques
sans contact de la gamme COMELIT-IMMOTEC
Le mode Vigik est fonctionnel à l'alimentation de la centrale. La mise
en route des badges résidents nécessite l'initialisation de la centrale
(voir chapitre 2)
a) VIGIK®
Conçu et développé par la Poste, VIGIK® est un système de contrôle
d'accès des prestataires dans les immeubles. VIGIK® apporte des
solutions aux problèmes :
d'accès
réguliers
communes.
de perte et de vol de clés de ces prestataires
VIGIK® supprime l'usage des "passes" et les remplace par un badge
sans contact infalsifiable, à validité limitée, qui doit être rechargé avant
chaque vacation.
L'ACM/R est conforme au standard VIGIK édité par La Poste (VIGIK
est une marque déposée de La Poste).
Services VIGIK® pré chargés
Les services VIGIK : "La Poste Service Universel", "La Poste Autres
Services", "EDF-GDF", "France Télécom", "ADREXO", "Immotec",
"Service d'urgence" et "Service de sécurité" sont pré chargés
en mémoire de l'ACM/RC.
Par défaut, les agents, porteurs de badges VIGIK de ces services,
ouvriront la porte pilotée par la centrale.
Avertissement : Les spécifications Vigik® en vigueur imposent que la
tête de lecture doit être séparée d'au moins 2 mètres de la centrale
Vigik® pour respecter la conformité de ce label. Cette centrale doit être
située à l'intérieur de l'immeuble.
Tout installateur ou revendeur doit respecter la distance de 2 mètres
entre la centrale et la serrure pour avoir une installation conforme à la
norme Vigik®.
Les gestionnaires d'immeubles doivent s'assurer que la personne
qui intervient pour la mise à jour du logiciel est autorisée à le
faire.
b) Installation
Le boîtier PVC de la centrale est doté d'un collant double face pour
une fixation rapide et de deux trous de fixation. Il doit être fixé
solidement afin d'éviter les courts-circuits. Les câbles doivent
également être maintenus.
L'ACM/RC est livrée avec une antenne de lecture passive qui peut
être déportée. Au-delà de 2 mètres, il est nécessaire d'utiliser un
lecteur actif type VGLECT3 ou VGLECT4. (Voir schémas)
L'ensemble du câblage doit être réalisé avec des câbles pairés
torsadés blindé 8/10° type AWG20. Les câbles du système de
fermeture devront respecter les préconisations du constructeur.
Il est recommandé d'utiliser une alimentation indépendante pour
la gâche électrique ou les ventouses électromagnétiques.
Date création : Décembre 2008
Dernière modification : Janvier 2017
Version : 1.5
Auteur : Bureau d'étude COMELIT-IMMOTEC
des
prestataires
dans
les

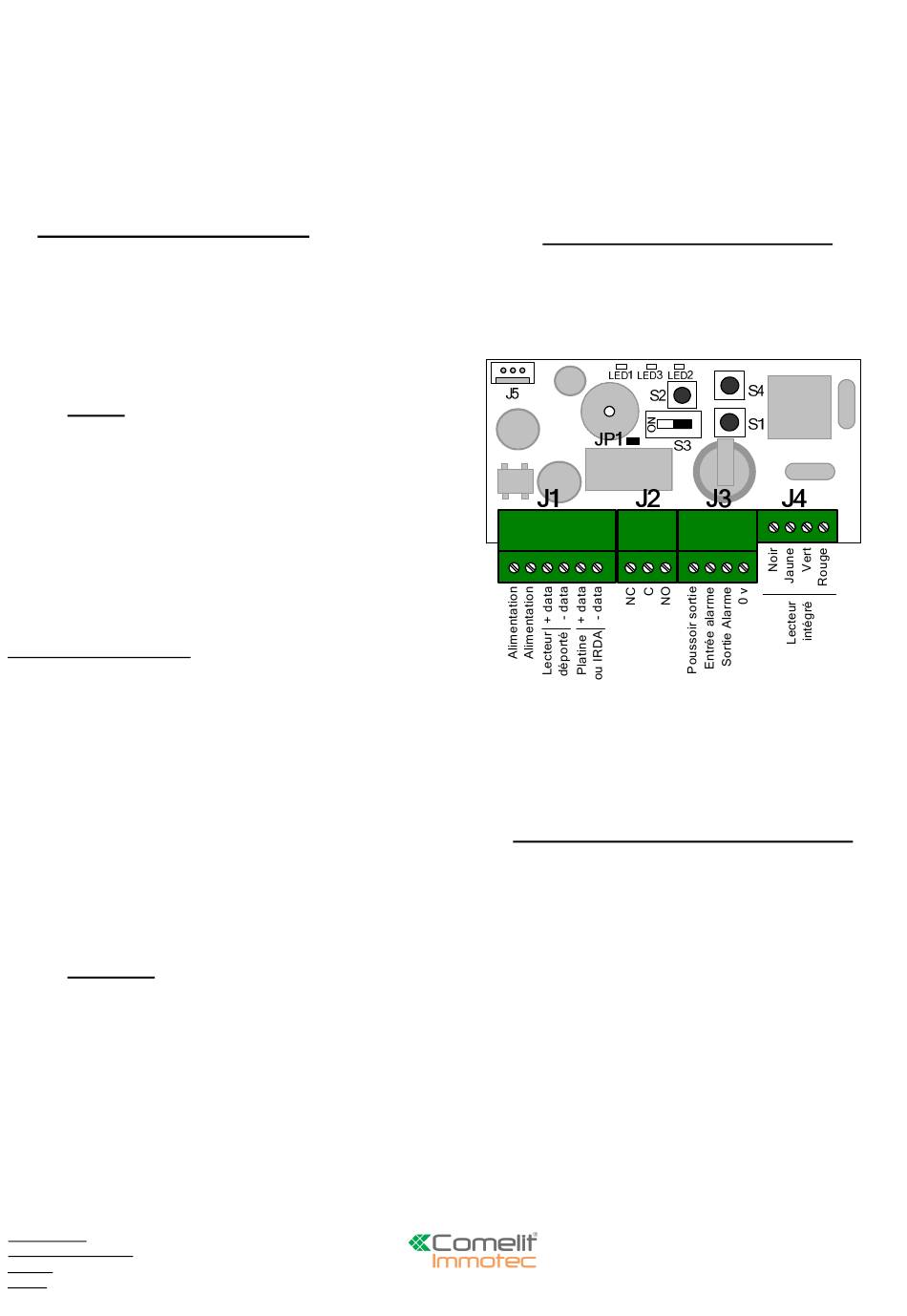

c) Présentation de la carte électronique
La carte est composée :
- d'un switch S3 permettant d'accéder à la programmation
- de trois poussoirs permettant d'agir sur les paramètres
- de trois voyants LED rouges indiquant les états de la centrale
- de borniers de raccordement J1, J2, J3 et J4
- d'un connecteur J5 pour raccordement PC
parties
J1 : Alimentation. D+/D- (Lecteur) D+/D- Platine / IRDA.
J2 : NC, Commun, NO qui servent au branchement gâche/ventouse.
J3 : BP. Pour activer le contact alarme il faut retirer le cavalier JP1.
J4 : Antenne de lecture VIGIK.
J5 : Connecteur de communication avec la KEYPROG ou le logiciel
ACM/PROG.
2. CARACTERISTIQUES TECHNIQUES
Capacité :
-
50 services VIGIK®
-
30 codes sites
-
900 événements
-
1800 badges résidents supprimés en liste noire
200 badges tertiaires supprimés en liste noire
-
150 badges passes supprimés en liste noire
-
Réglage de la temporisation d'ouverture entre 1 et 99 secondes.
Adressage de porte de 1 à 254.
Sortie par contact sec maxi 5A sous 12 à 24 V AC/DC
Consommation : 80 mA au repos, 250 mA relais actif
Température de fonctionnement (centrale) : -5°c à +45°c
Température de fonctionnement (Antenne): -25°c à +70°c
Tension de fonctionnement : 12 à 24 V dc ou ac
Dimension (h x l x p) : 65 x 85 x 20 mm
