pl | 88 | P-Assist S5 | Opis produktu
4.

Opis produktu

4.1 Informacje ogólne
Możliwe jest umieszczenie P-Assist S5 w dwóch różnych
pozycjach. P-Assist S5 musi być zabezpieczone linką
zabezpieczającą.
4.2

Ustawienie P-Assist S5

!
Magnesy i powierzchnie styku utrzymywać w
czystości.
!
Zabezpieczyć P-Assist S5 linką zabezpieczającą.

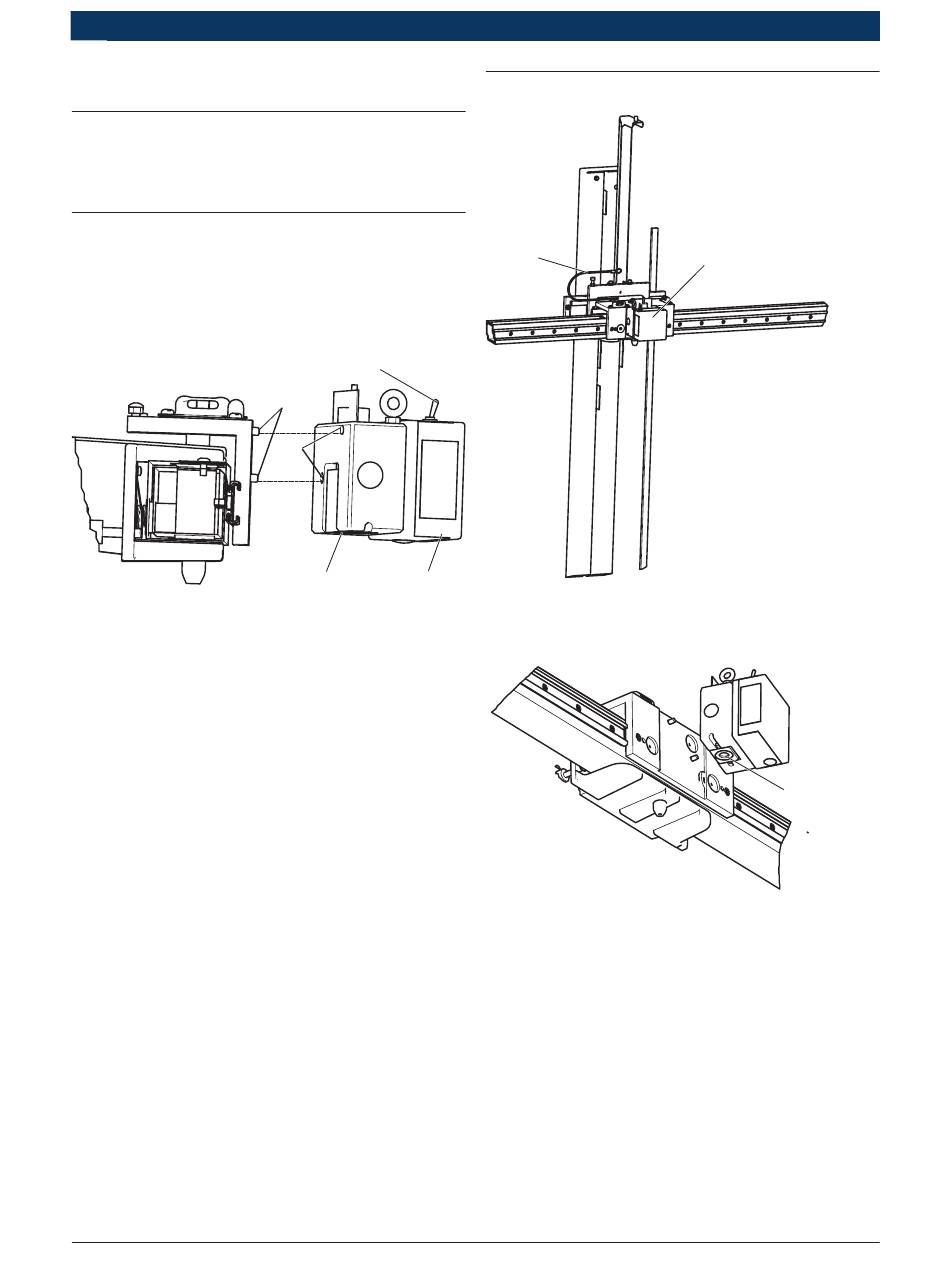

Rys. 1: Ustawienie P-Assist S5
1 Włącznik/wyłącznik
2 Wyjście lasera
3 Otwory
4 Kołki walcowe
5 Komora baterii
|
1 690 386 038 2016-09-05
1
4
3
5
2
4.3

P-Assist S5, pozycja 1

2
Rys. 2: P-Assist S5, pozycja 1
1 P-Assist S5
2 Linka zabezpieczająca
Rys. 3: P-Assist S5 Wyjście lasera na pozycji 1
1 Wyjście lasera
!
Zabezpieczyć P-Assist S5 na pozycji 1 lub 2 za
pomocą linki zabezpieczającej.
1
1
