| 2 | Contenu | BAT 135 Testeur de capacité de batterie Table des matières Introduction Avertissements de sécurité et instructions Chargement du papier Préparation pour le test Test de la batterie Test de démarrage/arrêt Test du système Glossaire Conditions de la garantie Annexe A –...

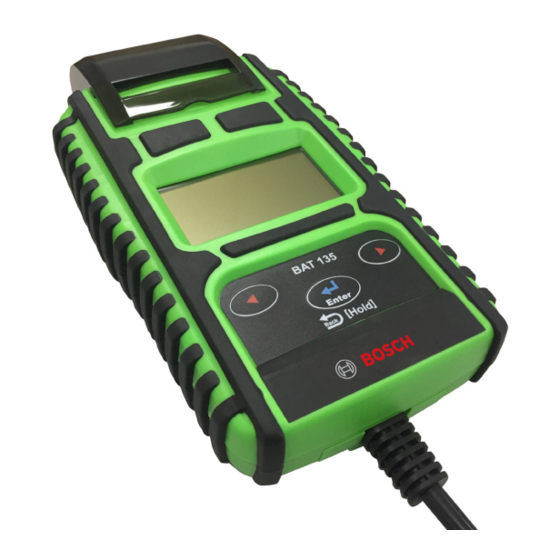

Introduction | BAT 135 Testeur de capacité de batterie | 3 | cf Introduction Le testeur de capacité de batterie BAT 135 est utilisé pour tester les batteries de 6 et 12 V, ainsi que les systèmes de charge de 12 et 24 V. La température ambiante d’utilisation suggérée se situe entre 0 °C (32 °F) et 50 °C (122 °F).
| 4 | Chargement/remplacement du papier| BAT 135 Testeur de capacité de batterie Chargement/remplacement du papier Suivez la procédure suivante pour charger du papier : Brancher le BAT 135 à la batterie. (Consultez la page 5 pour les instructions de raccordement.) Ouvrez le couvercle transparent. Insérez un nouveau rouleau de papier dans la portion transparente du couvercle en plaçant la partie dont le...
Test de batterie | BAT 135 Testeur de capacité de batterie | 5 | cf Test de la batterie MISE EN GARDE Avant de tester une batterie dans un véhicule, fermer le contact, ainsi que tous les accessoires et toutes les charges du véhicule. Fermez toutes les portes du véhicule, ainsi que le haillon.
| 6 | Test de batterie | BAT 135 Testeur de capacité batterie Appuyez sur pour sélectionner la capacité SAE de la batterie parmi la sélection suivante : } CCA/SAE : 40~2000 Exemple } EN : 40~1885 CAPACITÉ RÉGLÉE tu } DIN : 25~1120 xxxx CCA/SAE } IEC : 30~1320...
Test de batterie | BAT 135 Testeur de capacité de batterie | 7 | cf Appuyez sur pour entre l’une des capacités SAE de batterie suivante : Exemple } CCA/SAE : 40~2000 } EN : 40~1885 CAPACITÉ RÉGLÉE tu } DIN : 25~1120 xxxx CCA/SAE } IEC : 30~1320...
Page 8
| 8 | Test du système | BAT 135 Testeur de capacité de batterie Une fois le moteur mis en marche, l’un des trois résultats s’affichera, ainsi que la lecture prise : } Tension de démarrage réussie Le système présente une demande normale. Appuyez sur ENTRER pour commencer le test du système de charge.
Test du système | BAT 135 Testeur de capacité de la batterie | 9 | cf les essuie-glace. Exemple FERMEZ LES CHARGES ET APPUYEZ SUR ENTRER Lorsque vous testez de plus vieux modèles de moteurs diesel, faites fonctionner le moteur à 2 500 tr/min pendant 15 secondes. Vous verrez l’écran suivant : Exemple FAITES FONCTIONNER LE MOTEUR JUSQU’À...
| 10 | Glossaire | BAT 135 Testeur de capacité de batterie Glossaire Batterie à électrolyte gélifié (GEL) Un accumulateur électrique plomb-acide qui : } Est scellé en utilisant des soupapes de pression spéciales et ne devrait jamais être ouverte.
Glossaire | BAT 135 Testeur de capacité de batterie | 11 | cf État de charge (SOC) Pourcentage de la batterie actuellement chargé. Ampères de démarrage à froid (ADF) Le courant en ampères qu’une batterie neuve entièrement chargée peut produire pendant 30 secondes en continu, sans que la tension à...
| 12 | Conditions de la garantie | BAT 135 Testeur de capacité de batterie couverts par cette garantie. Les coûts de réparation pour de tels dommages seront facturés à l’expéditeur. LORS DU RETOUR DE BIENS, INDIQUEZ « RETOUR DE BIENS » SUR TOUTES LES FACTURES ET SUR LA DOCUMENTATION D’EXPÉDITION POUR PRÉVENIR TOUT...
Annexe A | BAT 135 Testeur de capacité de batterie | 13 | cf *Appuyez sur pour régler l’année. *Appuyez sur « ENTRER » pour terminer l’année. Répétez l’étape précédente pour le mois, le jour, l’heure et les minutes. *Appuyez sur « ENTRER »...
Page 14
| 14 | Annexe B | BAT 135 Testeur de capacité de batterie Lorsque le test est terminé, l’écran affiche la tension actuelle, ainsi que le SEA ou % actuel. Appuyez sur pour sélectionner : } SOH (ÉTAT DE SANTÉ) } SOC (ÉTAT DE CHARGE)
Annexe C | BAT 135 Testeur de capacité batterie | 15 | cf Appuyez sur ENTRER pour obtenir un code de test pour vos dossiers. CODE xxxxxxxxxxx Remarque : Un CODE À BARRES apparaîtra après l’impression. Portez attention au lecteur de CODES À BARRES, puisqu’il ne peut lire que le format CODE39.
Page 16
Bosch Automotive Service Solutions, Inc. 655 Eisenhower Drive Owatonna, MN 55060, États-Unis Téléphone : 800 533-6127 www.boschdiagnostics.com PN 1699200248...
