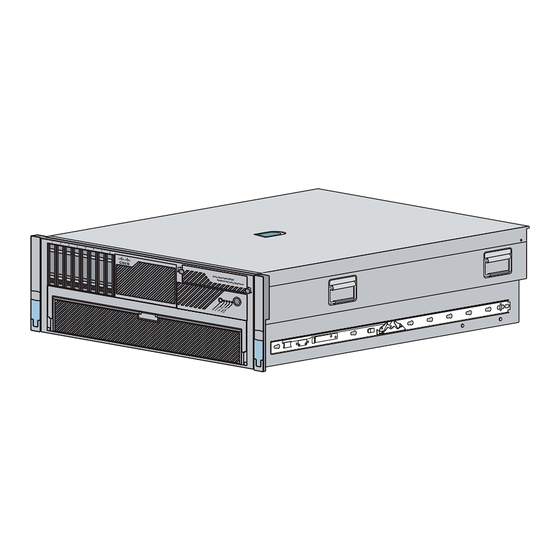

Cisco ASA 5580
Guide de démarrage
Version logicielle 8.3
Siège social aux États-Unis
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
États-Unis
http://www.cisco.com
Tél. : + 1 408 526-4000
800 553-NETS (6387)
Fax : + 1 408 527-0883
Numéro de commande client : DOC-78-19547-01
Numéro de référence du texte : 78-19547-01
