Montage du bloc chaudière
7
Placer les deux cliquets sur les écrous de tension
des unités de serrage et serrer les éléments de chau-
dière les uns contre les autres de manière régulière.
DÉGÂTS SUR LA CHAUDIÈRE
dus à des éléments de chaudière non
étanches.
ATTENTION !
Veillez à ne jamais serrer plus d'un as-
semblage de memlons par opération
de serrage (un assemblage de
memlons comprend deux éléments).
Ne pas coincer les memlons dans le
moyeu de l'élément de chaudière.
Dès que les éléments de chaudière se
heurtent, arrêter de serrer.
Desserrer et retirer l'outil de serrage.
Enfoncer les memlons dans les moyeux du bloc par-
tiel ( chap. 7.1.2, page 18).
Préparer tous les autres éléments intermédiaires
comme décrit ci-dessus puis effectuer l'assemblage
par memlons.
Montage de l'élément avant
Pour le montage de l'élément avant, la bride supplémen-
taire au niveau du moyeu supérieur ne peut pas être uti-
lisée à cause des goujons filetés.
Insérer la barre de traction avec l'unité de serrage
dans le moyeu supérieur.
Effectuer toutes les autres étapes comme décrit ci-
dessus ( chap. 7.1.7, page 20).
22 Chaudière spéciale mazout/gaz Logano G215 US - Sous réserve de modifications techniques !
2

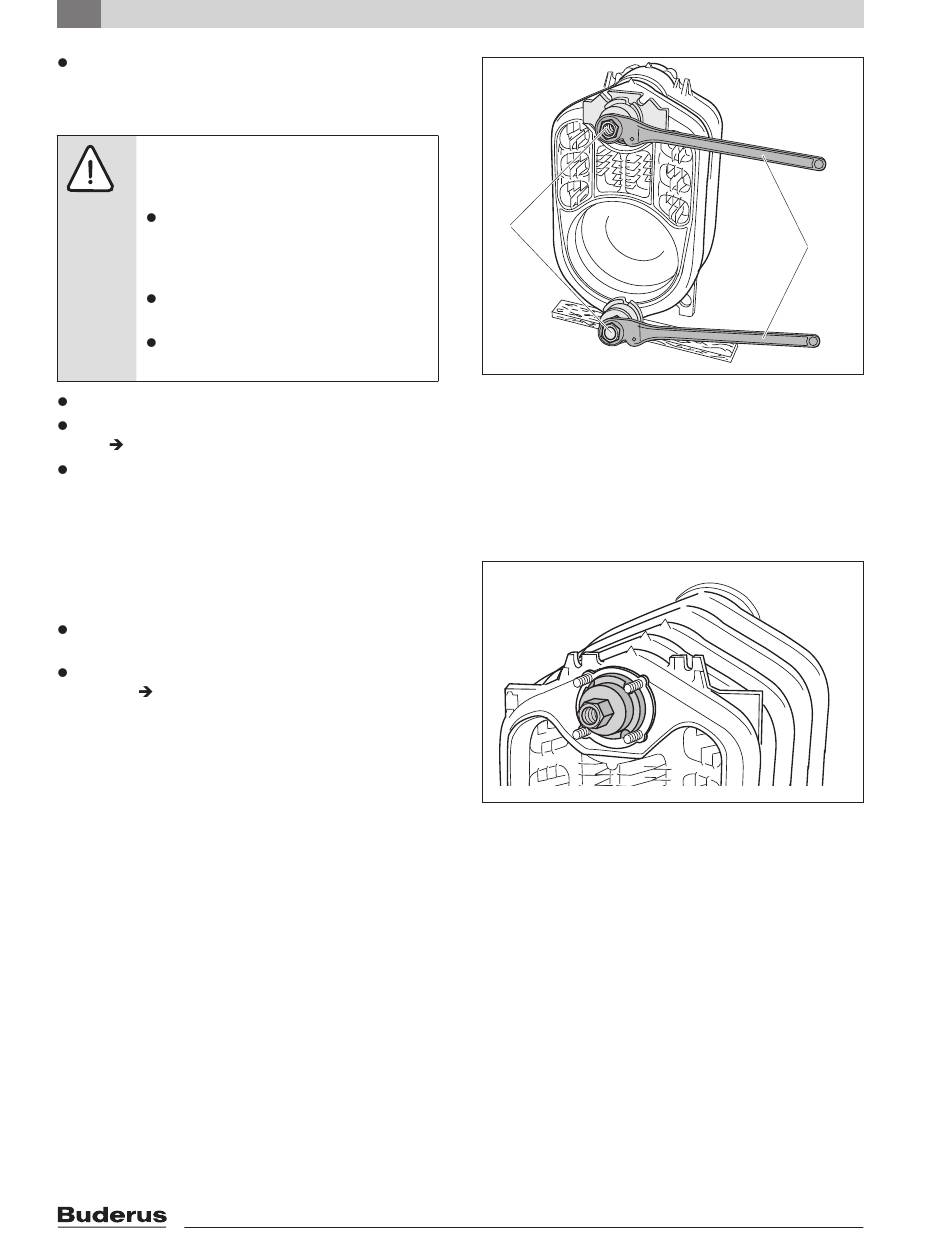

Fig. 15 Mise en place des cliquets
1 Cliquet
2 Écrou de tension
Fig. 16 Monter l'outil de serrage sur l'élément avant
1
