www.pce-france.fr

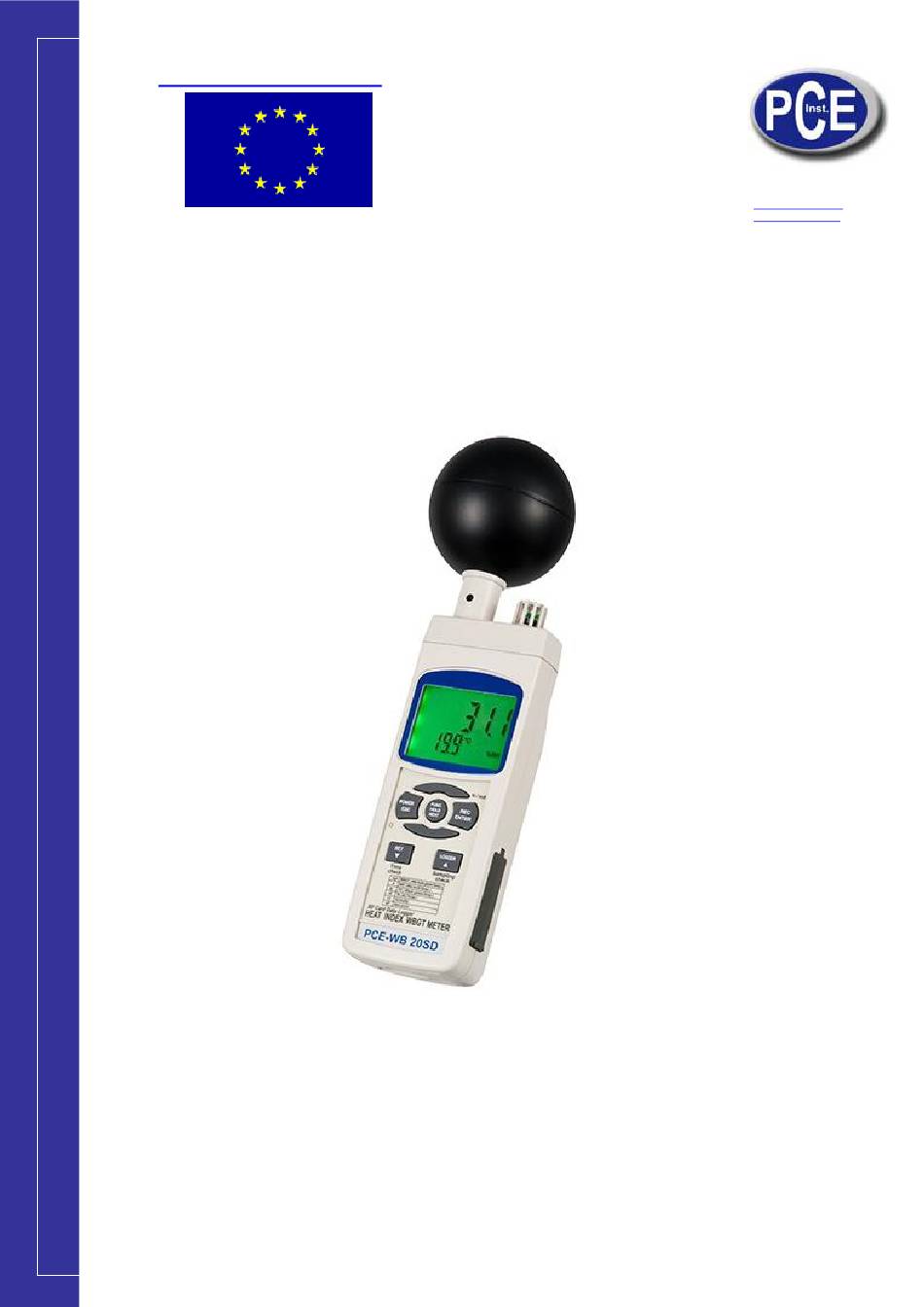

Mesureur de stress thermique
Notice d'emploi
PCE-WB 20SD
Version 1.2
20.03.2013
Tel.: +33 (0) 972 3537 17
Fax: +33 (0) 972 3537 18
info@pce-france.fr
www.pce-france.fr

Publicité

Table des Matières
loading

Sommaire des Matières pour PCE WB 20SD

  • Page 1 Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi Mesureur de stress thermique PCE-WB 20SD Version 1.2 20.03.2013...
  • Page 2: Table Des Matières

    Notice d’emploi www.pce-france.fr Table de matières 1 Caractéristiques ......................3 2 Spécifications ....................... 3 2.1 Spécifications générales ................3 2.2 Spécifications techniques ................5 3 Description ........................6 4 Mesure ......................... 6 4.1 Sélectionner une fonction ................6 4.2 Fonction de rétention de données ..............8 4.3 Fonction max.
  • Page 3: Caractéristiques

    Notice d’emploi www.pce-france.fr 1 Caractéristiques La méthode de mesure WBGT (Wet Bulb Globe Temperature) a été conçu pour l’armée des États- Unis pour surveiller ses champs d’entraînement. Bientôt, elle a été utilisée aussi dans le domaine industriel et dans les installations sportives. La méthode WBGT respecte la norme interactionnelle ISO 7243, les directives d’OSHA (Département Nord-Américain de Prévention de Risques...
  • Page 4: Spécifications Techniques

    Notice d’emploi www.pce-france.fr d’alarme, on émet un signal d’avertissement et l’écran commence à clignoter. • Réglage de l’heure Réglages additionnels (année/mois/jour/heure/minute/seconde) • Réglage de l’alarme WBG • Réglage de la séparation décimale de la carte SD • Réglage de la fonction de déconnexion automatique •...
  • Page 5 Notice d’emploi www.pce-france.fr Température de l’air (Ta) Plage de mesure °C 0 °C ... 50 °C °F 32 °F ... 122 °F Résolution °C 0,1 °C °F 0,1 °F Précision (15 °C ... 40 °C) °C ± 0,8 °C °F ±...
  • Page 6: Description

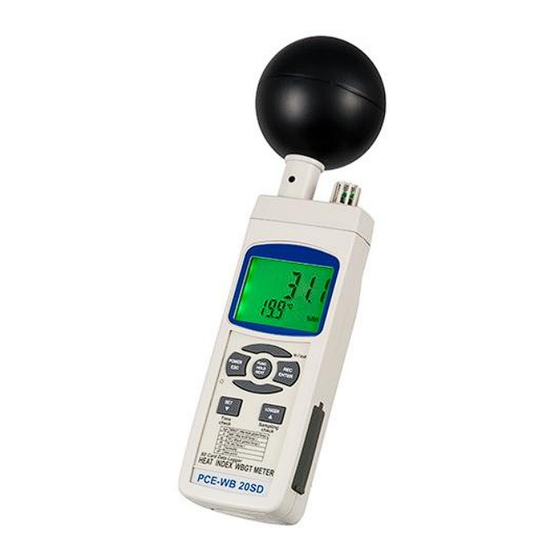

    Notice d’emploi www.pce-france.fr 3 Description Écran Touche Power [allumage et éteinte] (ESC, retro éclairé) Touche Hold [retenir données] (touche de fonction, touche Continuer) Touche REC [enregistrer] (touche de confirmation) Touche SET [régler](touche ▼, vérifier l’heure) Touche Logger [enregistrer] (touche ▲, vérifier intervalle d’enregistrement) Capteur d’humidité...
  • Page 7: Mesure

    Notice d’emploi www.pce-france.fr 4 Mesure 4.1 Sélectionner une fonction Allumage Allumez l’appareil appuyant sur la touche Power (3-2). Si vous maintenez la touche Power appuyée pendant plus de 2 secondes, l’appareil s’éteindra. Fonctions L’appareil dispose de 6 fonctions. a. Température de globe avec bulbe humide (WBGT) b.
  • Page 8: Fonction De Rétention De Données

    Notice d’emploi www.pce-france.fr 6. Mesure de l’humidité et de la température de l’air a. Allumez l’appareil appuyant sur la touche Power (3-2). b. Sélectionnez la mesure de l’humidité et la température de l’air utilisant la touche Hold (3-3). c. Maintenant, vous pouvez lire la mesure de l’humidité dans la partie supérieure de l’écran. Sur la ligne inférieure de l’écran, on vous montrera la température de l’air.
  • Page 9: Enregistrement Automatique De Données

    Notice d’emploi www.pce-france.fr 5.2 Enregistrement automatique de données Initier l’enregistreur de données Appuyez une fois sur la touche REC (3-4). Sur l’écran il apparaîtra le symbole “REC”. Ensuite, appuyez sur la touche Logger (3-6). Le symbole „REC“ commencera à clignoter et l’appareil enregistrera les données dans la carte SD.
  • Page 10: Vidage Des Données À Un Pc

    Notice d’emploi www.pce-france.fr WBA01\ WBA01001.xls … HTA01099.xls WBA02\ HTA02001.xls … HTA02099.xls WBAXX\ Nota: XX ne peut pas être supérieur à 10. 6 Vidage des données à un PC a. Lorsque vous avez déjà enregistré les données dans une carte SD avec l’appareil de mesure, extrayez la carte d’enregistrement de la fente (3-9).
  • Page 11: Séparateur Décimal

    Notice d’emploi www.pce-france.fr 7.1 Régler l’heure 1. Lorsqu’il apparaît “dAtE” sur l’écran, confirmez cette sélection appuyant sur la touche de confirmation (3-4). Avec les touches ▼ (3-5) et ▲ (3-6), vous pourrez régler maintenant la valeur correspondante (commençant par l’année). Quand vous avez réglé la valeur, appuyez sur la touche de confirmation (3-4) et vous accéderez à...
  • Page 12: Source D'alimentation

    Notice d’emploi www.pce-france.fr mémoire. 2. Pour confirmer, appuyez sur la touche de confirmation (3-4). Lorsque vous confirmez la sélection „yES“ avec la touche de confirmation (3-4), il apparaîtra à nouveau l’option “yESEnter” sur l’écran. Si vous confirmez à nouveau avec la touche de confirmation (3-4) on formatera la carte de mémoire.
  • Page 13: Annexe

    Notice d’emploi www.pce-france.fr Fin de mot D1 a D8 Écran, D1 = LSD, D8 = MSD. Exemple: Si l’écran montre 1234, de D8 à D1 serait: 00001234 Se0 = sin DP, 1 = 1 DP, 2 = 2 DP, 3 = DP séparateur décimal (DP), position de droite à...
  • Page 14: Brevets

    Il est interdit d’éliminer les piles et les batteries avec les ordures ménagères : l’utilisateur final est légalement obligé à les renvoyer. Les piles et les batteries usagées peuvent être renvoyées aux points de ramassage habilités ou aux installations de PCE Instruments. Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm...
