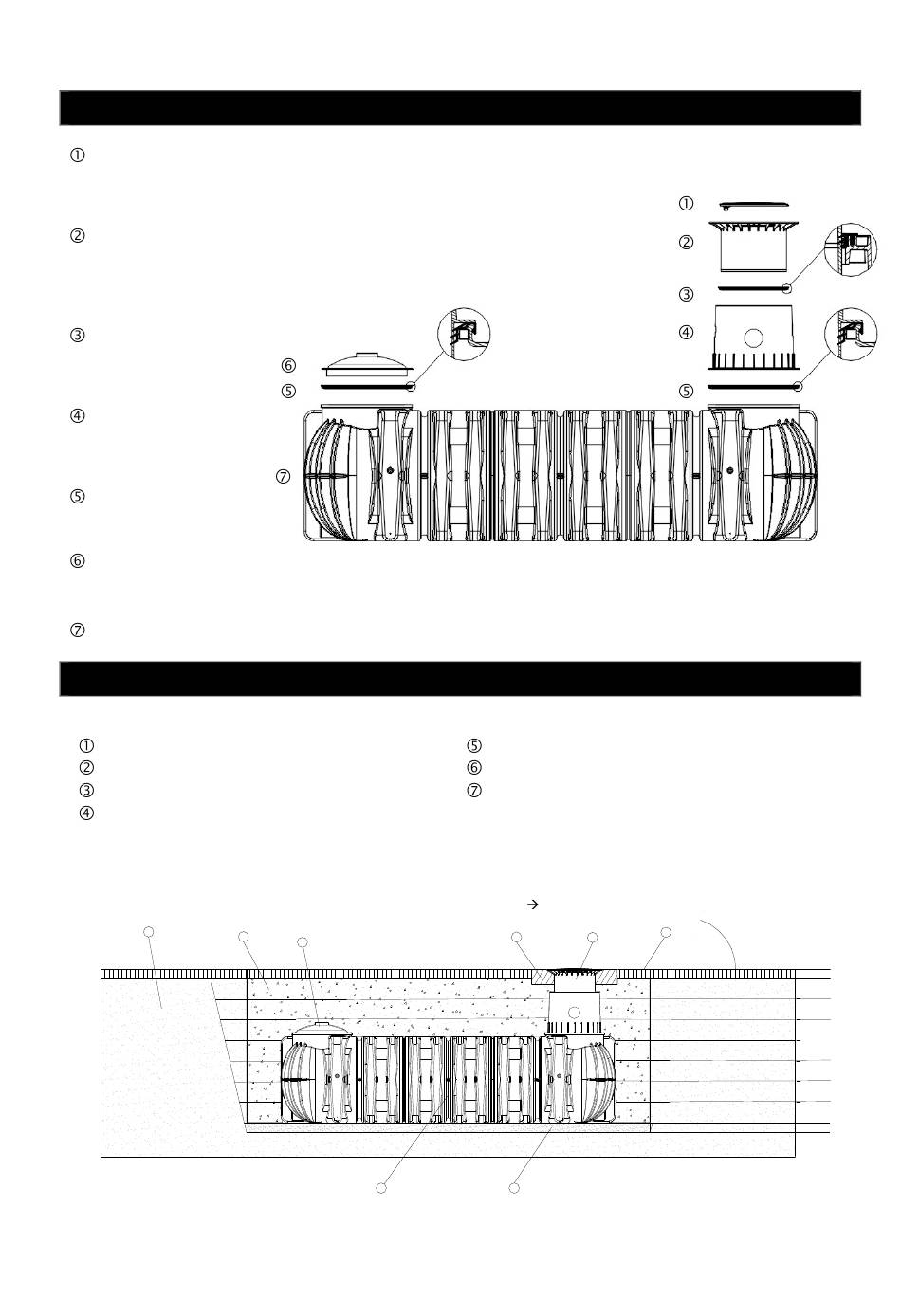

Tapa
Cubierta telescópica
para agua potable
(inclinable en 5°)
Junta entre cubierta
y cúpula
Cúpula del tanque
(girable en 360°)
Junta de la cúpula
Cúpula-Tapones de Sellado
Platin XL
Tierra
Cubierta telescópica
Base de grava
Envoltura (grava de grano redondo,
granulación máx. 8/16)
1
v
4. Construcción del tanque
5. Instalación y montaje
4
X
6
mail@graf.info
www.graf.info
Capa de cubrimiento
Depósito plano PLATIN XL
Capa de hormigón en caso de superficies
transitadas
ß
--> DIN 4124 a 1250 mm profundidad de la
fosa
ß DIN 41224
ß
--> DIN 4124
7
3
42 / 48
5
2 ß
> 100 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
< 300 mm
> 100 mm
