Master Chef E500 Guide De Montage page 7

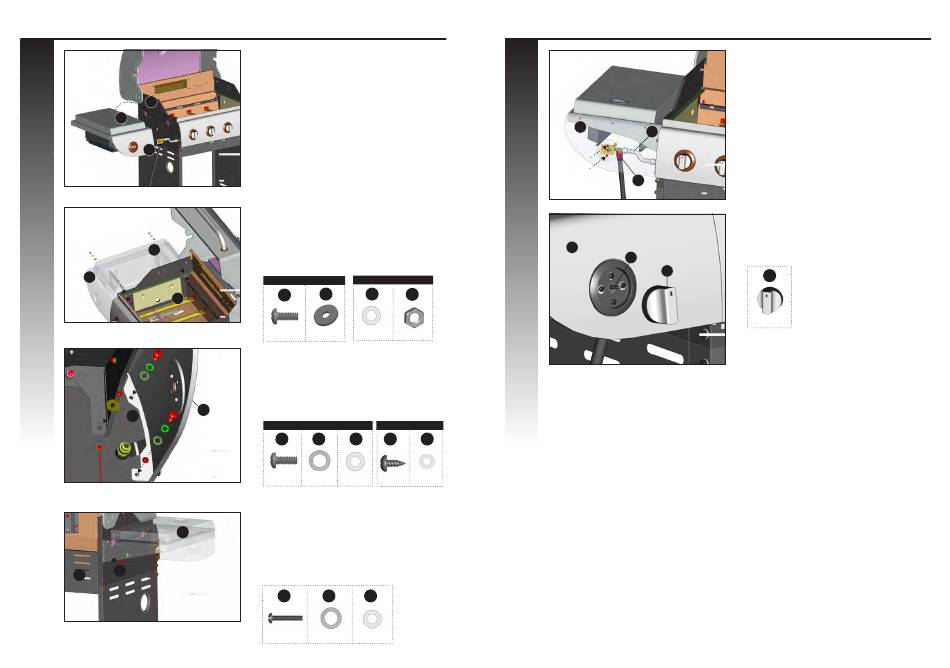

INSTRUCTIONS D'ASSEMBLAGE
8
BA
DA
DB
A
Vue de l'avant gauche
DA
B2
DB
B2 A1
BA
A1
B
Vue de l'intérieur du bôitier des brûleurs
C1
DB
CJ
D1
C1
C
Vue latéral gauche
DA
BA
BH
D
Arrière, vue latéral gauche
LEFT SIDE SHELF ASSEMBLY
a. Montez la tablette gauche du brûleur latéral
(DA et DB) aux deux supports situés sur le
panneau latéral supérieure gauche du boitier
des brûleurs (BA).
b. Assemblez la tablette gauche du brûleur
latéral (DA et DB) au panneau latéral supérieur
du boîtier des brûleurs (BA) en positionnant la
quincaillerie à travers l'intérieur du boîtier des
brûleurs (BA), comme illustré sur le schéma B.
VOUS AUREZ BESOIN :
B2
A1
17 6
2
X 2
X 2 X 2
X 2
c. Complétez l'assemblage de la tablette gauche
du brûleur latéral (DA et DB) en attachant la
tablette latérale à l'arrière du panneau latéral
du boîtier des brûleurs (BA), comme illustré sur
le schéma C.
VOUS AUREZ BESOIN :
C1 D1
2 5 6 16
X 2 X 2 X 2 X 1
d. Compléter l'assemblage de la tablette du
brûleur latéral gauche (DA et DB) en joignant
la tablette latérale, à l'arrière du compartiment
des brûleurs (BA), et le panneau supérieur (BH),
tel qu'illustrée a la figure D.
VOUS AUREZ BESOIN:
1 5 6
X 1 X 1 X 1
10
INSTRUCTIONS D'ASSEMBLAGE
9
DB
A
DB
4
B
9
X 1
a. Retirez les ferrures pré assemblées à la valve
du brûleur latéral (BN) tel qu'indiqué sur le
schéma A.
Insérez la tige de manoeuvre du brûleur lateral
(CC) à travers l'arrière de la bordure de la
tablette latérale gauche (DB).
CD
CC
b. Montez le bouton de commande du brûleur
latéral (nº 18) sur la valve du brûleur latéral
(CC).
CC
VOUS AUREZ BESOIN :
18
18
X 1
11
