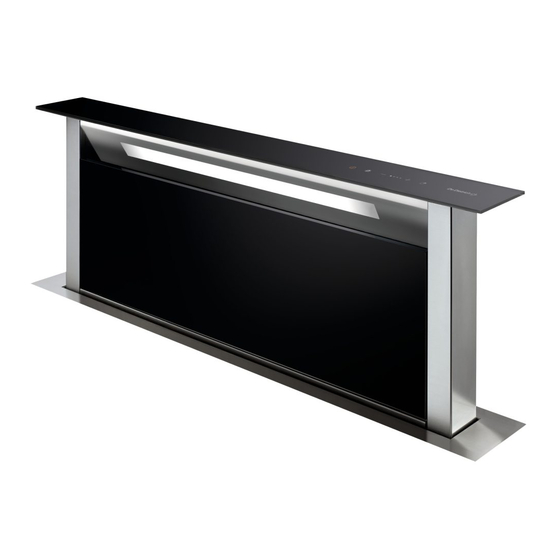

De Dietrich DHD7261B Guide D'utilisation
  1. Manuels
  2. Marques
  3. De Dietrich Manuels
  4. Hottes de ventilation
  5. DHD7261B
  6. Guide d'utilisation
De Dietrich DHD7261B Guide D'utilisation

De Dietrich DHD7261B Guide D'utilisation

Masquer les pouces Voir aussi pour DHD7261B:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 1

Liens rapides

Télécharger ce manuel
FR GUIDE D'UTILISATION
ES MANUAL DE UTILIZACION
FR GUIDE D'UTILISATION
EN GUIDE TO INSTALLATION
ES MANUAL DE UTILIZACION
DE INSTALLATIONSANLEITUNG
EN GUIDE TO INSTALLATION
PT GUIA DE INSTALAÇÃO
DE BETRIEBSANLEITUNG
NL INSTALLATIEHANDLEIDING
PT GUIA DE UTILIZAÇAO
IT GUIDA D'INSTALLAZIONE
NL GEBRUIKSAANWIJZINGEN
PL PRZEWODNIK INSTALACYJNY
IT GUIDA D'INSTALLAZIONE
SK INŠTALAČNÝ NÁVOD
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
DK INSTALLATIONSVEJLEDNING
SV INSTALLATIONSGUIDE
EL ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
CS NÁVOD K POUŽITĺ
DHD7261B DHD7961B
LOREM IPSUM
CAMPANA EXTRACTORA DECORATIVA
CAMPANA EXTRACTORA DECORATIVA
DEKORACYJNY OKAP KUCHENNY
ΔΙΑΚΟΣΜΗΤΙΚΟΣ ΑΠΟΡΡΟΦΗΤΗΡΑΣ
HOTTE DÉCORATIVE
DECORATIVE HOOD
DEKOR-DUNSTABZUGSHAUBE
HOTTE DÉCORATIVE
EXAUSTOR DECORATIVO
HOOD DECORATIEVE
DECORATIVE HOOD
CAPPA DECORATIVA
DEKOR-DUNSTABZUGSHAUBE
EXAUSTOR DECORATIVO
DEKORAČNÝ ODSÁVAČ PAR
DESIGNAFZUIGKAP
ДЕКОРАТИВНАЯ ВЫТЯЖКА
CAPPA DECORATIVA
DEKORATIV HÆTTE
DEKORATIV FLÄKTKÅPA
ODSAVAČ
