IT
ATTENZIONE
Inondazione del dispositivo di comando.
Pericolo di morte per folgorazione
➜ Utilizzare il dispositivo di comando esclusivamente in un locale al riparo dalle inondazioni.
PERICOLO
ATTENZIONE
La stazione di sollevamento SANIFOS
Legenda
AVVERTENZA
1 Sezionatore di corrente
2 Accesso al menu
3 Indietro
4 Navigazione menu
5 Attivazione/disattivazione delle pompe
6 Spia di funzionamento delle pompe
7 Funzionamento forzato delle pompe

6.1 Caratteristiche elettriche del quadro di comando

Parametro
Tensione nominale d'alimentazione
Frequenza rete
Indice di protezione
Intensità nominale per motore
- SANIFOS 110 e 250
®
- SANIFOS 500 monofase
®

6.2 Caratteristiche tecniche del dispositivo di rilevamento

Sensore di livello analogico:
• Segnale 0-5 V
• Tensione di ingresso 0 - 5 V

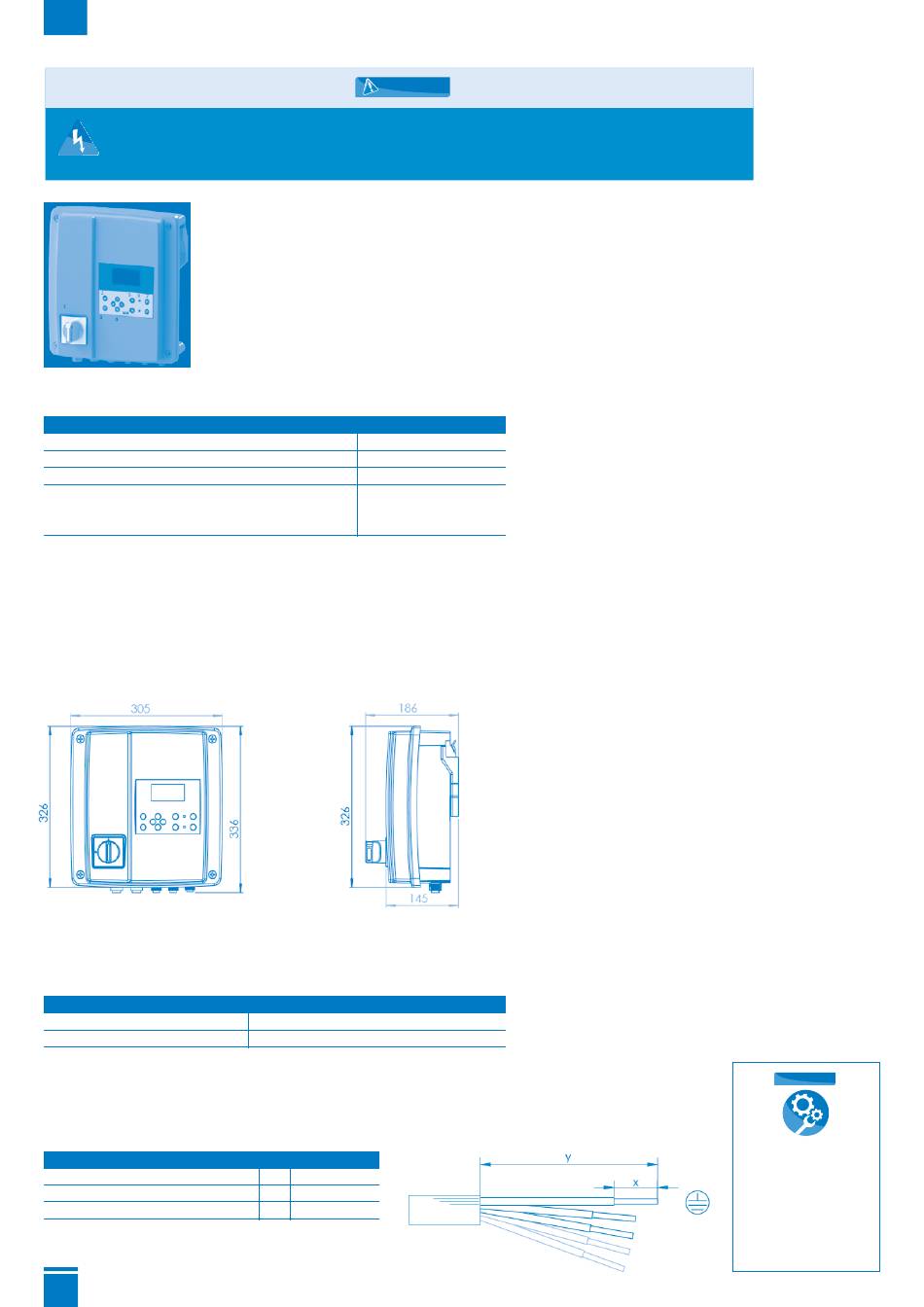

6.3 Dimensioni del quadro di comando remoto SMART

6.4 Trasporto

Per qualsiasi trasporto, il modulo di comando deve essere messo fuori servizio.
Condizioni ambientali di trasporto
Condizioni ambientali
Umidità relativa
Temperatura ambiente
6.5 Allacciamento del quadro di comando
Su SANIFOS 500, i cavi motore e galleggianti devono essere collegati al quadro di comando SMART.
®
Preparazione dei fili conduttori
Conduttore
Lunghezza di smontaggio y (mm) 33
Lunghezza di spellatura x (mm)
76
PERICOLO
AVVERTENZA
Valore
1 ~ 220-240 V AC
50-60 Hz
IP54
6 A
2 x 6 A
Valore
85% max. (niente condensa)
-10°C fino a +70°C
Connettore
PE N, L, 1, 2, 3
25
8 8
500 è consegnata di serie con il quadro di comando remoto SMART.
®
ATTENZIONE
È obbligatorio
rispettare i colori dei
cavi al momento
della realizzazione
dei collegamenti
per evitare mal
funzionamenti.
