1. Introduction
Pour alimenter un système de diffusion constitué de plusieurs haut-parleurs se
chargeant de bandes de fréquences différentes, on a besoin d'autant de signaux
qu'il y a d'enceintes. Pour obtenir ces différents signaux, on passe par un filtre
actif chargé de séparer le signal général en différentes bandes de fréquences.
L'ULTRADRIVE PRO offre six sorties maximum.
De nos jours, on trouve presque partout des systèmes de diffusion multivoies,
que ce soit dans les installations hi-fi domestiques, les cinémas, les discothèques
ou les salles de concert. Du fait du niveau d'exigence croissant de la clientèle,
même les produits « simples » tels que les téléviseurs proposent de tels systèmes
de diffusion. Pourquoi ?
Parce qu'il ne faut pas attendre d'un unique haut-parleur qu'il reproduise
de façon homogène l'ensemble du spectre sonore audible. D'autre part,
un haut-parleur ne se chargeant que d'une certaine bande de fréquences
fonctionne de façon nettement plus qualitative, c'est à dire que sa réponse
en fréquences et sa dispersion son plus homogènes. Les distorsions
d'intermodulation (détérioration des hautes fréquences du fait des débattements
de la membrane causés par les basses fréquences) sont ainsi évitées.
◊
Le présent manuel est destiné à vous familiariser avec des notions
spécifiques dont la connaissance est nécessaire à l'utilisation de
l'ensemble des fonctions de l'appareil. Après l'avoir lu, archivez-le afin
de pouvoir le consulter ultérieurement.

1.1 Avant de commencer

1.1.1 Livraison
L'ULTRADRIVE PRO a été emballé avec le plus grand soin dans nos usines pour lui
garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient
endommagé, vérifiez qu'il ne présente aucun signe extérieur de dégâts.
◊
En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en
votre détaillant et la société de transport sans quoi vous perdrez tout
droit aux prestations de garantie.
1.1.2 Mise en service
Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne
le posez au-dessus d'un ampli de puissance pour lui éviter tout problème
de surchauffe.
◊
Tout fusible grillé doit être remplacé par un fusible de valeur correcte !
A ce propos, consultez le dernier chapitre Caractéristiques Techniques.
On effectue la liaison à la tension secteur via l'embase IEC standard et le cordon
d'alimentation fourni. Ils sont conformes aux normes de sécurité en vigueur.
◊
Assurez-vous que tous vos appareils sont équipés d'une prise terre.
Pour votre propre sécurité, nous vous recommandons de ne jamais
supprimer ou rendre inopérante la mise à la terre aussi bien du câble
d'alimentation que de l'appareil.
1.1.3 Garantie
Prenez le temps de nous renvoyer la carte de garantie dûment remplie dans les
14 jours suivant la date d'achat sans quoi vous perdrez tout droit aux prestations
de garantie. Ou alors, enregistrez votre produit en ligne sur behringer.com.
1.1.4 Enregistrement en ligne
Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre
site Internet http://behringer.com. Vous y trouverez également nos conditions
de garantie.
Au cas où votre produit tombe en panne, nous tenons à ce qu'il soit réparé
dans les plus brefs délais. Pour ce faire, contactez le revendeur BEHRINGER
chez qui vous avez acheté votre matériel. Si votre détaillant est loin de chez
vous, vous pouvez également vous adresser directement à l'une de nos filiales.
Vous trouverez la liste de nos filiales dans l'emballage d'origine de votre produit
(« Global Contact Information/European Contact Information »). Si vous n'y
trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus
proche de chez vous. Vous trouverez les contacts correspondants dans la zone
« Support » de notre site http://behringer.com.
Le fait d'enregistrer votre produit ainsi que sa date d'achat simplifie grandement
sa prise en charge sous garantie.
Merci pour votre coopération !
1.2 Le manuel
Ce manuel d'utilisation est destiné à vous fournir une vue d'ensemble des
commandes et connexions ainsi que des exemples détaillés d'applications
possibles. Le chapitre 3 propose une courte description des fonctions principales
afin que vous puissiez immédiatement commencer à travailler avec le DCX2496.

2. Commandes et Connexions

2.1 La face avant

(2) (1)
(3) (4)

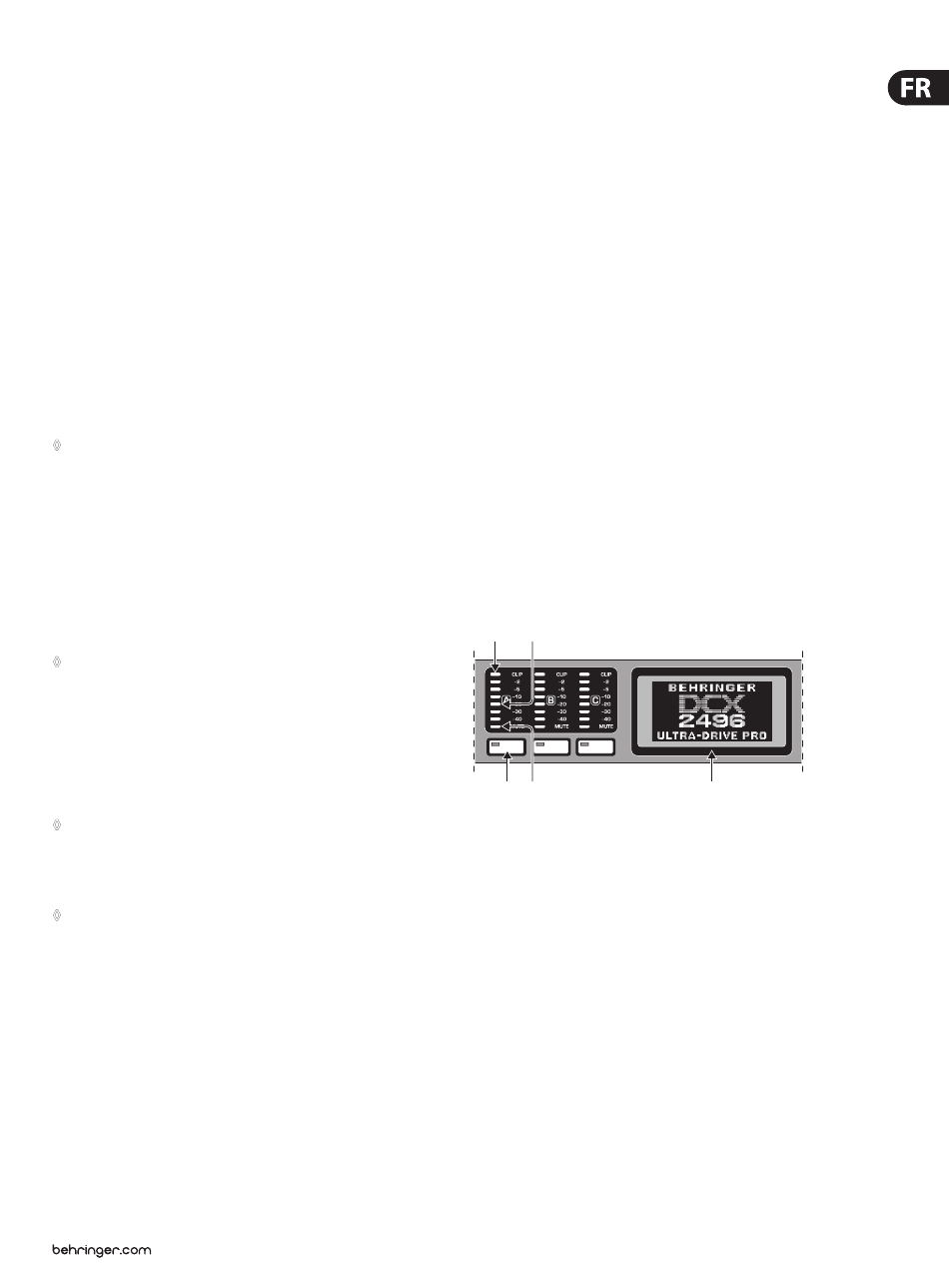

Fig. 2.1 : LED d'entrée et afficheur
(1) Le DCX2496 possède trois chaînes de LED 6 segments plus LED de crêtes CLIP
correspondant aux entrées A à C pour le contrôle précis des niveaux d'entrée.
(2) Veillez à ne pas faire saturer les entrées (les LED CLIP s'allument) sous peine
de faire apparaître des distorsions numériques très désagréables.
(3) La LED inférieure de ces afficheurs est la LED MUTE (rouge). Elle s'allume
lorsque l'entrée correspondante est « mutée » (coupée) (voir chapitre 4.6).
(4) Il s'agit des touches de l'entrée des canaux grâce auxquelles on peut,
selon les fonctions sélectionnées dans les menus, activer l'entrée
correspondante (par exemple fonction MUTE). Ces touches permettent
également d'appeler les menus IN A/B/C (voir chapitre 4.3).
(5) L'AFFICHEUR sert à la représentation de tous les menus nécessaires à l'édition
des presets.
(5)
