Lorsque vous activez cette fonction, un avertissement apparaît sur l'afficheur
qui vous indique d'une part la nouvelle relation (LINK) à activer, et d'autre part
le nom des sorties dont les réglages seront remplacés (cadre noir). On peut alors
modifier les données du cadre noir via la molette sans fin. Enfin, ce sont toujours
les valeurs de l'entrée A qui sont appliquées aux entrées listées dans le cadre noir.
Réglages possibles
Nouvelle OFF
Réglages remplacés (vide)
Fig. 4.2 : In Stereo Link
Une fois la fonction IN STEREO LINK activé, lorsqu'on modifie les réglages d'une
entrée, ces modifications sont reportées sur toutes les entrées lui étant liées.
Cela est valable pour toutes les valeurs de DELAY (voir chapitre 4.3.2).
On sélectionne le type de signal en entrée avec le paramètre IN A + B SOURCE.
On a le choix entre ANALOG et AES/EBU (numérique : entrée A uniquement).
4.2.2 DLY-CORR./AUTO-ALIGN

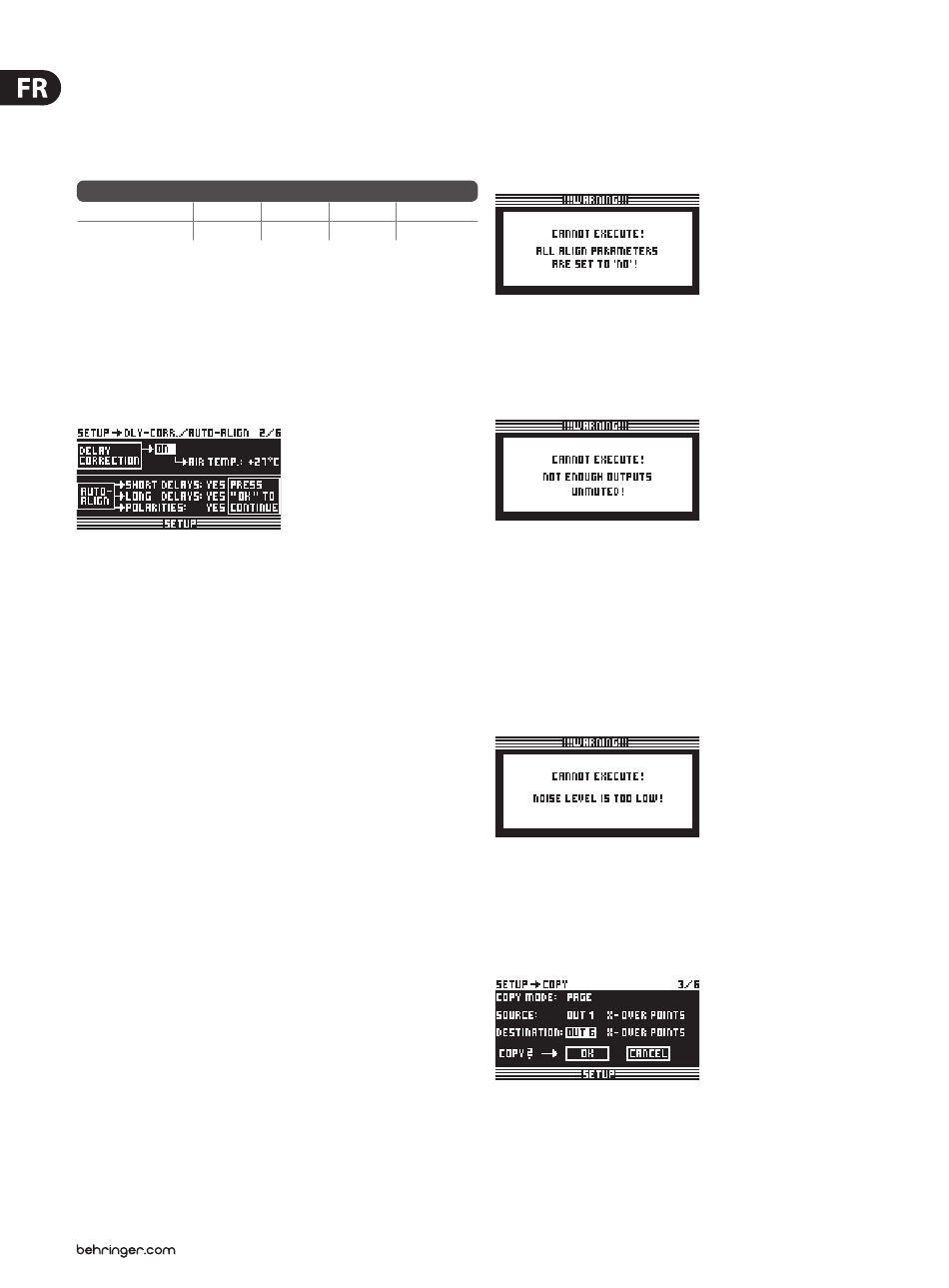

Fig. 4.11 : Setup ➠ Dly-Corr./Auto-Align
La vitesse de propagation du son est dépendante de la température de l'air.
On active le paramètre DELAY CORRECTION sur cette page du menu SETUP pour
pouvoir régler le DCX2496 en fonction de la température actuelle. On dispose
donc à tout moment d'un delay absolument parfait. La plage de valeurs des
températures de l'air possibles s'étend de -20°C à 50°C (de -4°F à 122°F) et le
paramètre n'est pris en compte que lorsque la fonction DELAY CORRECTION est
active (ON).
La fonction AUTO ALIGN permet de retarder automatiquement le signal de
chaque entrée afin de supprimer toute disparition de fréquences en raison de
déphasages dus à des écarts temporels. Par exemple, lorsque plusieurs enceintes
placées à une certaine distance les unes des autres se font face, des annulations
de fréquences peuvent survenir à l'endroit où les ondes sonores de phase
différente se rencontrent. Plus simplement, les mêmes signaux diffusés à partir
de différents endroits ont pour conséquence que « des montagnes d'ondes
rencontrent des vallées d'ondes ». En retardant l'un de ces signaux, on compense
cette « différence ».
Lorsqu'il ne s'agit que de faibles écarts temporels, un retard court du signal
(SHORT DELAY) suffit à la compensation. En revanche, lorsque les enceintes sont
éloignées de plusieurs mètres, non seulement des annulations de fréquences
peuvent subvenir du fait de déphasages mais en plus, des décalages temporels
audibles peuvent apparaître. Pour supprimer ces derniers, il faut retarder le signal
nettement plus longtemps (LONG DELAY). Le calcul des LONG DELAY n'est valable
qu'à partir de 4 mètres d'éloignement. Lorsque le câblage d'un haut-parleur
est hors phase (les pôles ont été inversés), la fonction AUTO ALIGN identifie le
problème et, si POLARITIES est actif, le corrige automatiquement.
A + B A + B + C A + B + C + SUM
B B+C B+C+SUM
Les paramètre SHORT DELAY, LONG DELAY et POLARITIES permettent
donc de réaliser une correction automatique du signal des sorties. Dès qu'un
paramètre au moins est activé (YES), vous atterrissez dans un autre sous-menu
en appuyant sur la touche OK. Lorsque tous les paramètres sont sur NO (inactifs),
un avertissement apparaît pour signaler que le processus automatique ne sera
pas réalisé.
Fig. 4.12 : Setup ➠ Dly-Corr./Auto-Align
Dans le sous-menu de la fonction AUTO-ALIGN, vous pouvez « muter » ou ouvrir
toutes les entrées. Veillez à ce que deux entrées au moins restent ouvertes
(UNMUTE OUTPUTS TO ALIGN) sans quoi aucune valeur de retard ne pourra être
calculée et l'avertissement suivant apparaîtra sur l'afficheur.
Fig. 4.13 : Setup ➠ Dly-Corr./Auto-Align
Après avoir ouvert deux entrées ou plus et avoir appuyé sur OK, le curseur passe
à la fonction ADJUST NOISE LEVEL, après quoi un signal test se fait entendre.
Vous pouvez maintenant régler le signal test via la molette sans fin. Le niveau
de sortie est indiqué par l'afficheur des sorties. En appuyant sur OK, on démarre
le processus de mesure. Le DCX2496 calcule les différences temporelles,
les déphasages et la polarité, après quoi les valeurs de retard optimales
apparaissent et sont appliquées automatiquement aux sorties OUT. Si le signal
test est trop faible, un avertissement apparaît pour indiquer que le processus de
mesure ne peut pas être effectué.
Fig. 4.14 : Setup ➠ Dly-Corr./Auto-Align
4.2.3 COPY
On peut appliquer les valeurs actuelles des paramètres à d'autres pages grâce à
la fonction COPY. On peut par exemple reporter, sur d'autres canaux, les réglages
d'égaliseur et de gain d'un canal pour gagner du temps.
Fig. 4.15 : Setup ➠ Copy
