Stamolys CA71AM
Endress+Hauser
Réglage du contrôle de niveau
Ajustez le contrôle de niveau conductif en fonction du nombre d'analyseurs raccordés.
Selon l'application, montez la goupille de réglage adaptée ( å 8 et å 9, pos. 2) ou
1.
aucune goupille de réglage.
2.
Pour un volume d'échantillon optimal, tirez le tuyau avec le repère (pos. 3) vers le bas en
fonction de l'application (1, 2 ou 3 analyseurs).

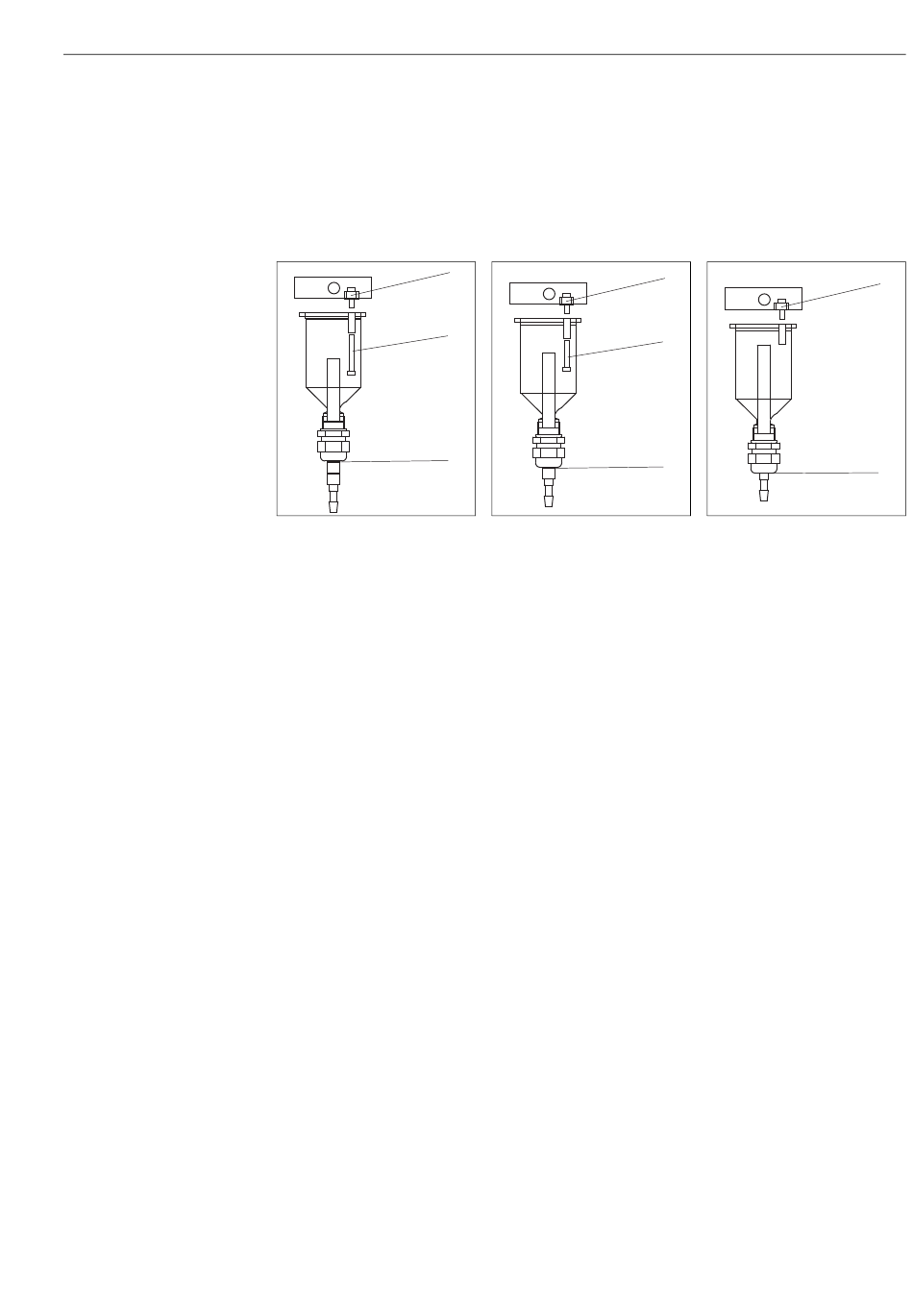

Fig. 8:
Un analyseur
1
M 3x12
2
M 3x35 (goupille de réglage)
3
Repère 1
3.3
Montage
Pour monter l'analyseur à l'emplacement prévu, procédez de la façon suivante :
1.
Placez les protections de coin (uniquement avec boîtier GFK).
2.
Fixez les supports muraux à l'analyseur.
3.
Mettez l'analyseur en place et fixez-le au moyen de vis (Ø6 mm / 0,24") sur une paroi sans
vibration. Les supports muraux permettent de respecter la distance avec la paroi nécessaire
pour la ventilation.
Les dimensions sont indiquées dans le chapitre précédent.
4.
A l'aide d'un niveau à bulle, vérifiez que l'armoire est posée ou suspendue horizontalement.
5.
Mettez en place une conduite d'évacuation pour les produits réactionnels. Il est conseillé
d'utiliser une conduite rigide (PVC ou PE, diamètre intérieur 1" avec pente de 3%).
6.
Vissez le connecteur à visser ID 16 dans le tube de sortie par le bas. Fixez le tuyau Grifflex ID 19
au support à l'aide d'un collier de serrage (uniquement CA71AM-D).
7.
Insérez les tuyaux des vannes. Pour le transport, ils sont en partie retirés des vannes. Cela évite
que les tuyaux soient collés ou pressés à la même position pendant une longue période.
CA71AM-A/B/C å 11
CA71AM-D å 12
1
2
3
a0001367
Fig. 9:
Deux analyseurs
1
M 3x12
2
M 3x20 (goupille de réglage)
3
Repère 2
1
2
3
a0001366
Fig. 10:
Trois analyseurs
1
M 3x12
3
Repère 3
Montage
1
3
a0001365
13
