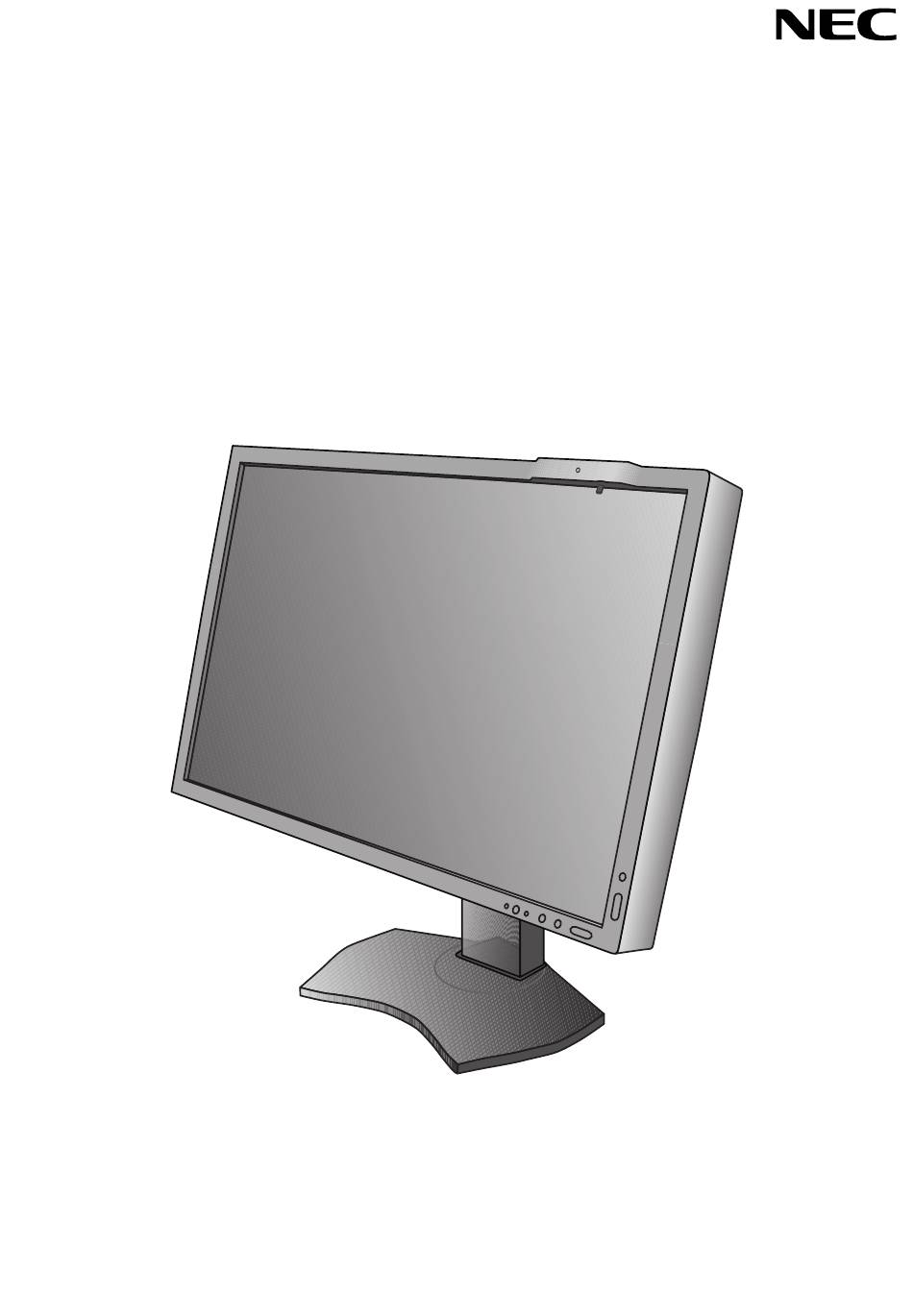

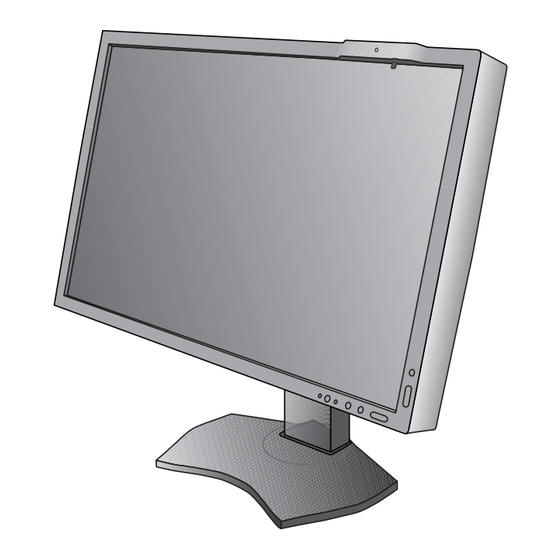

- Page 1 MD242C2 MD302C4 MANUEL D’INSTALLATION ET D’ENTRETIEN...
-
Page 2: Table Des Matières
Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. ErgoDesign est une marque déposée de NEC Display Solutions, Ltd. en Autriche, au Benelux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède et au Royaume-Uni. - Page 3 AVERTISSEMENT POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À...
-
Page 4: Utilisation
être utilisés pour une assurance qualité à distance selon la norme IEC 62563-1. NEC Display Solutions recommande de vérifi er le capteur avant intégré et le capteur de lumière ambiante à... -
Page 5: Informations Sur L'enregistrement
C-UL : Ce produit porte la marque C-UL et se conforme aux règlements de sécurité canadiens suivant CAN/CSA C22.2 N° 601-1:08. Informations de la FCC 1. Utilisez les câbles spécifi és joints avec le moniteur couleur MD242C2/MD302C4 pour ne pas provoquer d’interférences avec la réception radio et télévision. -
Page 6: Conseils D'utilisation
à la terre protégée uniquement. AVERTISSEMENT : la modifi cation de cet équipement n’est pas autorisée. AVERTISSEMENT : pour obtenir des informations détaillées sur la directive EMC, contactez les autorités NEC locales. • N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou le retrait du couvercle peut vous exposer à... - Page 7 • Consultez régulièrement un ophtalmologiste. REMARQUE : ce modèle a été préconfi guré en usine pour que le logo NEC s’affi che brièvement lorsque vous allumez le moniteur. Vous pouvez activer et désactiver cette fonction dans l’OSD avancé. Si l’affi chage du logo de la marque vous dérange, vous pouvez le désactiver en toute facilité. Maintenez le bouton «...
-
Page 8: Sommaire
Sommaire La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants : • Moniteur avec support ajustable en inclinaison/pivotement/rotation/hauteur • Cordon d’alimentation • Câble de signal vidéo (câble DVI-D)* • Câble de signal vidéo (câble DisplayPort)* • Câble de signal vidéo (câble mini DisplayPort à DisplayPort)* •... -
Page 9: Démarrage Rapide
Pour une résolution maximale, vous devez utiliser un contrôleur d’affi chage pouvant fournir une résolution de 1920 x 1200 pour MD242C2 et 2560 x 1600 pour MD302C4. MD302C4 uniquement : l’installation et le transport du moniteur nécessitent au moins deux personnes. - Page 10 Figure C.1a Cordon Cordon d’alimentation d’alimentation (MD242C2) (MD302C4) Figure C.1 5. Pour que les câbles restent bien organisés, disposez-les dans le cache-câbles intégré au support. Placez les câbles dans les crochets fermement et à une distance égale (Figure C.2 et Figure C.3).
-
Page 11: Élévation Et Abaissement De L'écran Du Moniteur
Pour lever ou baisser l’écran, placez les mains de chaque côté du moniteur et situez-le à la hauteur de votre choix (Figure RL.1). REMARQUE : manipulez l’écran avec précaution lorsque vous l’élevez ou l’abaissez. Figure RL.1 Pour MD242C2 uniquement. Câble non inclus. Français-9... -
Page 12: Rotation De L'écran
Rotation de l’écran Avant de tourner l’écran, celui-ci doit être levé et incliné au niveau maximum afi n d’éviter tout choc contre le bureau ou tout pincement des doigts. Débranchez tous les câbles. Pour lever l’écran, placez les mains de chaque côté du moniteur et levez-le jusqu’à la hauteur maximale (Figure RL.1). Pour tourner l’écran, placez les mains de chaque côté... -
Page 13: Installation Du Bras Fl Exible
200 mm 100 mm 100 mm 100 mm Poids de l’assemblage du LCD : 6,8 kg (MD242C2) Poids de l’assemblage du LCD : 10,7 kg (MD302C4) Figure F.1 Unité Attention : utilisez UNIQUEMENT les 4 vis fournies ou les vis de taille M4 (Longueur : Support de largeur du support et de la rondelle + 10-12 mm) pour éviter d’endommager le... -
Page 14: Commandes
Commandes Les boutons de commande OSD (On-screen Display - Affi chage à l’écran) sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur le bouton MENU. Le guide des touches s’affi che lorsque vous appuyez sur un bouton et que vous n’êtes pas dans le menu de commandes OSD. REMARQUE : OSD doit être fermé... -
Page 15: Réglage De La Langue De L'osd
Pour cela, on peut utiliser un test du motif de moirage. Une FINESSE mal étalonnée donne un résultat semblable à celui du dessin de gauche. L’image doit être homogène. Valeur de FINESSE Valeur de FINESSE incorrecte. correcte. * Pour MD242C2 uniquement. Français-13... - Page 16 TAILLE PIP Permet de sélectionner la taille de la sous-image insérée en mode PIP. * Pour MD242C2 uniquement. La sous-fenêtre DisplayPort ou DVI s’affi che dans la partie gauche de l’écran uniquement. La sous-fenêtre HDMI ou Mini-DisplayPort s’affi che dans la partie droite de l’écran uniquement. (MD302C4 uniquement) Lorsque la fenêtre principale est défi...
- Page 17 SELECTION USB Modifi ez l’entrée du fl ux montant USB associée à l’entrée d’image actuelle, 1 ou 2. Lorsque vous connectez un ordinateur à chacun des ports montants, vous pouvez utiliser les ports USB descendants du moniteur pour sélectionner ce paramètre pour le signal d’entrée. Vous pouvez modifi...
-
Page 18: Verrouillage Osd
VERROUILLAGE OSD Cette commande bloque totalement l’accès à toutes les fonctions de commande OSD. Toute tentative d’activation des commandes OSD, lorsque ce dernier est verrouillé, provoque l’apparition d’un écran informant que les commandes OSD sont verrouillées. Il existe deux types de VERROUILLAGE OSD : VERROUILLAGE OSD sans commande : pour activer la fonction de verrouillage OSD, appuyez sur le bouton SELECT puis sur «... -
Page 19: Utilisation De La Fonction Mode Image
Les conditions sont optimales pour la visualisation de documents et d’images sRGB. PROGRAMMABLE1 Pour les paramètres de calibrage du matériel par les logiciels NEC Display Solutions QA (certains paramètres OSD sont désactivés). REMARQUE : le message d’avertissement « LE MODE IMAGE EST VERROUILLE » s’affi che lorsque le MODE IMAGE est verrouillé. -
Page 20: Fonction Test Qa Écran Rapide
Fonction Test QA écran rapide Permet au moniteur d’affi cher un schéma de teste interne similaire à AAPM TG18-QC, sans utiliser de source de signal externe. Une rapide évaluation visuelle générale et une inspection des niveaux de gris selon DICOM sont disponibles avec cette méthode intégrée. -
Page 21: Osd Avancé
: paramètre pour sRGB. PROGRAMMABLE : la correction Gamma (Display Function) peut être changée avec le logiciel NEC Display Solutions QA. Utilisée pour le calibrage DICOM selon DICOM paragraphe 14. Ce paramètre ne peut être sélectionné qu’avec l’utilisation du logiciel NEC Display Solutions lorsque le MODE IMAGE est défi... - Page 22 Il existe quatre paramètres possibles, « 0 » étant le niveau de compensation le plus bas (entrée HDMI uniquement) et « 3 » le plus élevé. « 1 » est le paramètre par défaut. * Pour MD242C2 uniquement. Cet élément ne sera pas réinitialisé avec la fonction FACTORY PRESET (PREREGLAGE USINE). Français-20...
- Page 23 2 ordinateurs ou plus au moniteur, l’utilisation des paramètres ON (MARCHE) ou OPTION est appropriée. * Pour MD242C2 uniquement. Cet élément ne sera pas réinitialisé avec la fonction FACTORY PRESET (PREREGLAGE USINE). Pour MD302C4 uniquement.
- Page 24 HAUT ou la GAUCHE de l’écran. L’image peut cependant être agrandie au-delà des limites droite et basse de l’écran. * Pour MD242C2 uniquement. Cet élément ne sera pas réinitialisé avec la fonction FACTORY PRESET (PREREGLAGE USINE). Français-22...
- Page 25 SIDE BORDER Règle la couleur des bandeaux noirs latéraux du noir au blanc. COLOR (COULEUR BORDURE LATERALE) OVER SCAN Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un (SUR BALAYAGE) meilleur affi chage de l’image. ON (MARCHE ): La taille de l’image est supérieure à la taille pouvant être affi chée. (ENTREE HDMI Le bord de l’image apparaît coupé.
- Page 26 Le logo NEC s’affi che brièvement à l’allumage du moniteur. Vous pouvez activer et DEMARRAGE) désactiver cette fonction dans l’OSD. Remarque : appuyez sur le bouton « EXIT » pendant l’affi chage du logo NEC pour ouvrir le menu BOOT LOGO (LOGO DEMARRAGE). Vous pouvez alors désactiver ce paramètre. SIGNAL INFORMATION* Les informations sur le signal peuvent être affi...
- Page 27 Affi che la résolution actuelle de l’écran. Affi che également des données techniques, dont le (INFORMATIONS) préréglage de temps utilisé et les fréquences horizontale et verticale. * Pour MD242C2 uniquement. Cet élément ne sera pas réinitialisé avec la fonction FACTORY PRESET (PREREGLAGE USINE). Français-25...
-
Page 28: Spécifi Cations - Md242C2
Spécifi cations - MD242C2 Caractéristiques du moniteur Moniteur MD242C2 Commentaires Module LCD Diagonale : 61,1 cm/24,1 pouces Matrice active ; affi chage à cristaux liquides (LCD) à Dimensions de l’image visible : 61,1 cm/24,1 pouces fi lm transistor fi n (TFT) ; pas 0,270 mm ; luminance Résolution native (en pixels) :... -
Page 29: Spécifi Cations - Md302C4
1920 x 1200* à 60 Hz jusqu’à 75 Hz 2048 x 1536* à 60 Hz 2560 x 1600 à 60 Hz..........NEC DISPLAY SOLUTIONS recommande la résolution 480P (720 x 480* à 60 Hz) pour des performances d’affi chage optimales. -
Page 30: Caractéristiques
Caractéristiques DisplayPort : DisplayPort est une solution évolutive pour une connectivité d’affi chage numérique hautes performances. Elle permet d’obtenir des résolutions supérieures, des taux d’actualisation plus rapides et des couleurs plus profondes par rapport aux câbles standard. DVI-D : le sous-ensemble tout numérique de DVI validé par le groupe de travail sur l’affi chage numérique (DDWG) pour les connexions numériques entre ordinateurs et écrans. -
Page 31: Résolution Des Problèmes
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 32: Calibrage Automatique
CALIBRAGE AUTOMATIQUE Le calibrage automatique peut recalibrer l’affi chage sans utiliser d’ordinateur avec le capteur avant intégré ou sans connecter de capteur externe. Quatre (MD242C2) ou cinq (MD302C4) fonctions sont disponibles en mode de CALIBRAGE AUTOMATIQUE. • Calibrage automatique : calibre le capteur avant intégré en fonction du capteur couleur USB* . - Page 33 Calibrage automatique Calibre le capteur avant intégré en fonction du capteur couleur USB* . Ou pour ajuster manuellement le capteur intégré avec une référence externe d’analyseur de couleur à portée proximale, qui est recommandée par un laboratoire d’étalonnage reconnu. Lorsque vous effectuez le calibrage automatique, TOUS LES MODES IMAGE sont mis à jour. REMARQUE : le mode CALIB.
-
Page 34: Calibrage De La Copie (Md302C4 Uniquement)
[CALIB. EXPERT] Un analyseur de couleur externe à portée proximale, qui est recommandée par un laboratoire d’étalonnage reconnu, est requis pour cette méthode. 5. Lors de la procédure, on vous demandera de placer l’analyseur couleur externe à portée proximale au centre du panneau d’affi... -
Page 35: Réglage Gamma
5. Appuyez sur SELECT sur l’écran B pour mesurer les informations de point blanc et de luminosité de l’écran A. 6. Après avoir copié les informations de l’écran A, les coordonnées de luminance cible sont enregistrées et affi chées sur l’OSD de l’écran B. -
Page 36: Mesure Dicom
Mesure DICOM DICOM paragraphe 14 peut être effectuée avec le capteur avant intégré. 1. Pour affi cher le menu CALIBRAGE, sélectionnez CALIBRAGE AUTO dans le menu avancé (page 25). 2. Utilisez les touches « GAUCHE » et « DROITE » pour sélectionner la MESURE DICOM pour le MODE de sélection (Figure D.1). - Page 37 5. Entrez la valeur mesurée à l’étape 1, et appuyez sur SELECT (Figure AS.3). En cas de non mesure, appuyez sur SELECT sans changer la valeur. 6. Lorsque le message CALIBRAGE REUSSI s’affi che (Figure AS.4), appuyez sur SELECT. Vous pouvez régler la DATE et l’HEURE avec les touches de commande, puis appuyez sur SELECT. 7.
-
Page 38: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Lorsque vous devez vous débarrasser de vos produits d’affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous devez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.
