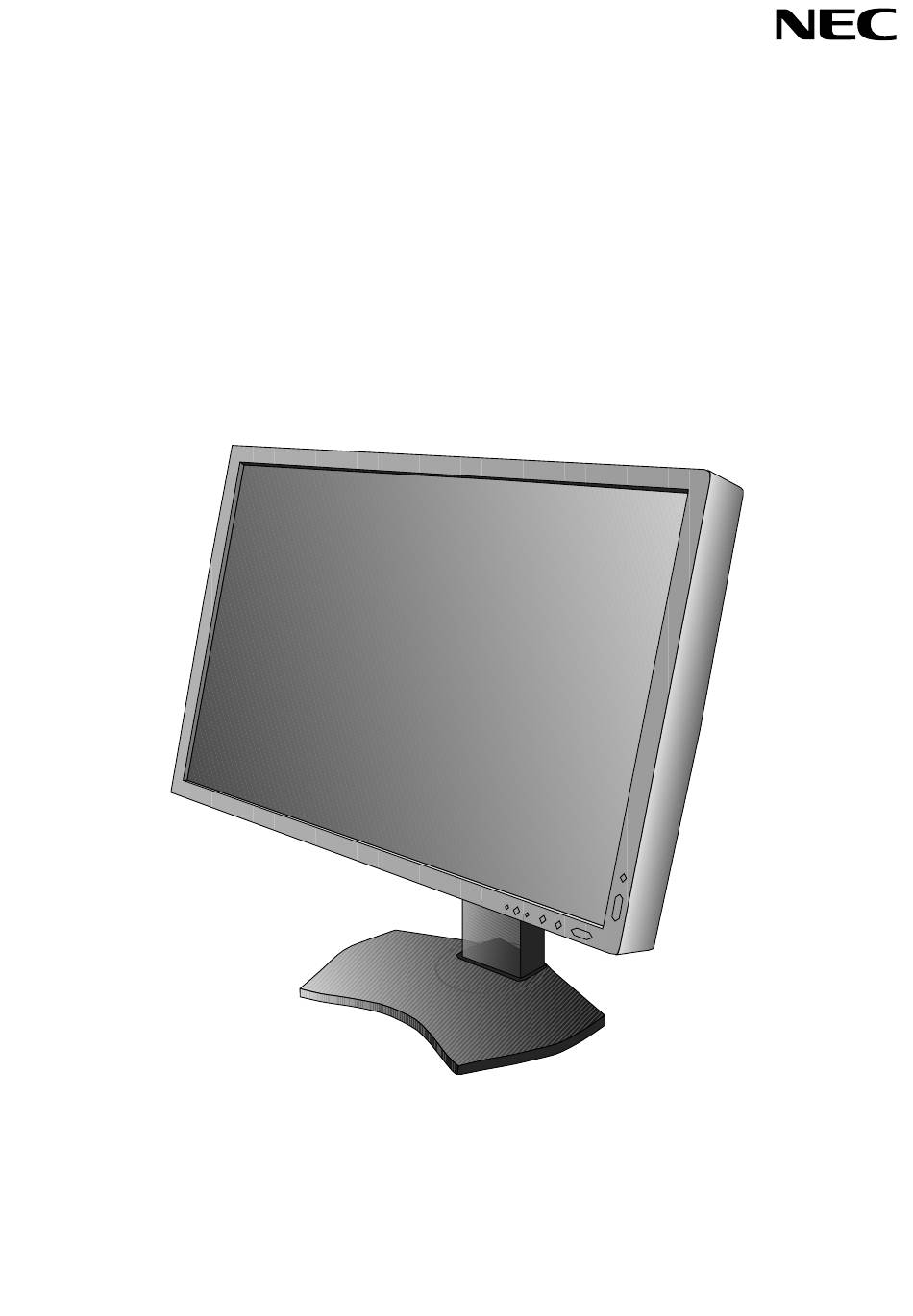

MD301C4
MANUEL D'INSTALLATION ET D'ENTRETIEN

Publicité

Table des Matières
loading

Manuels Connexes pour NEC MultiSync MD301C4

Sommaire des Matières pour NEC MultiSync MD301C4

  • Page 1 MD301C4 MANUEL D’INSTALLATION ET D’ENTRETIEN...

  • Page 2: Table Des Matières

    Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. ErgoDesign est une marque de NEC Display Solutions, Ltd. en Autriche, au Bénélux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède, et au Royaume-Uni.
  • Page 3 Nous déclinons toute responsabilité en cas de dysfonctionnement de l’appareil résultant d’une installation effectuée par du personnel non autorisé, et ce à ses propres risques et périls. Pour préserver toutes les fonctionnalités de cet écran, seuls les modèles de contrôleurs graphiques approuvés par Nec doivent être utilisés pour la connexion au système. Imagerie médicale L’écran MD301C4 est conçu pour une imagerie médicale de 2560 x 1600.

  • Page 4: Informations D'inscription

    Informations d’inscription Déclaration Déclaration du constructeur Déclaration de conformité NEC Display Solutions Europe GmbH certifi e que le produit répertorié est conforme aux prescriptions et provisions primordiales Classifi cation de l’appareil : Classe I, sans fonction de mesure de la directive européenne 93/42/EEC, y compris les amendements Réglementation applicable :...

  • Page 5: Caractéristiques Du Produit

    Basse consommation d’énergie grâce au mode ÉCO (voir page 10). • Calibrage automatique avec capteur de couleur USB facultatif (voir page 32). Sommaire La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants : • Moniteur MultiSync avec support ajustable en inclinaison/pivotement/rotation/hauteur •...

  • Page 6: Démarrage Rapide

    Démarrage rapide Pour connecter le moniteur LCD à votre système, suivez ces instructions : REMARQUE : lisez les « Conseils d’utilisation » (page 24) avant l’installation. Pour une résolution maximale, vous devez utiliser une carte vidéo pouvant fournir une résolution de 2560 x 1600.
  • Page 7 4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l’aide du câble USB, branchez la prise de type B au port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l’ordinateur (Figure C.1a).

  • Page 8: Élévation Et Abaissement De L'écran Du Moniteur

    7. Faites glisser le cache-câble (Figure D.1). 8. Connectez une extrémité du cordon d’alimentation à la prise CA à l’arrière du moniteur et l’autre à la prise de courant. REMARQUE : reportez-vous à la section Attention de ce manuel pour le choix d’un cordon d’alimentation CA adapté. Figure D.1 9.

  • Page 9: Rotation De L'écran

    Rotation de l’écran Avant de tourner l’écran, celui-ci doit être levé et incliné au niveau maximum afi n d’éviter tout choc contre le bureau ou tout pincement des doigts. Débranchez tous les câbles. Pour lever l’écran, placez les mains de chaque côté du moniteur et levez-le jusqu’à la hauteur maximale (Figure RL.1). Pour tourner l’écran, placez les mains de chaque côté...

  • Page 10: Installation Du Bras Fl Exible

    Installation du bras fl exible Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible. Pour préparer le moniteur en vue d’un autre montage : REMARQUE : L’installation et le déplacement du moniteur nécessitent au moins deux personnes. •...

  • Page 11: Commandes

    Commandes Les boutons de commande OSD (On-screen Display - Affi chage à l’écran) sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur le bouton MENU. Pour modifi er le signal d’entrée, appuyez sur le bouton SELECT. REMARQUE : l’OSD doit être fermé...

  • Page 12: Luminosité

    Contrôle de la luminosité LUMINOSITÉ Règle la luminosité globale de l’image et du fond de l’écran. REMARQUE : le niveau de luminosité est réglé à l’aide de la sortie de rétroéclairage. L’affi chage effectue une compensation numérique en cas de luminosité faible ou élevée. Dans ce cas, la valeur de la luminosité...
  • Page 13 Systèmes de contrôle des couleurs MODE IMAGE Choisissez le mode Image qui convient le mieux au type de contenu affi ché. Vous avez le choix entre 5 types. Pour obtenir de plus amples informations, reportez-vous au menu AVANCÉ, Élement1, PICTURE MODE (MODE IMAGE) (page 16) et au chapitre «...
  • Page 14 EXTENSION EDID (Entrée DVI uniquement) Paramètre de communication avec périphérique d’entrée comportant la fréquence du signal. NORMALE : lorsqu’un ordinateur ou tout autre équipement informatique est connecté, sélectionnez ce paramètre. AVANCÉE : Alternez le paramètre pour les périphériques autres que PC, comme les lecteurs DVD ou les consoles de jeu.
  • Page 15 VERROUILLAGE OSD Cette commande bloque totalement l’accès à toutes les fonctions de commande OSD. Toute tentative d’activation des commandes OSD, lorsque ce dernier est verrouillé, provoque l’apparition d’un écran informant que les commandes OSD sont verrouillées. Il existe quatre types de VERROUILLAGES OSD : VERROUILLAGE OSD sans commande : pour activer la fonction de verrouillage OSD, appuyez sur le bouton SELECT puis sur «...
  • Page 16 Informations Fournit des informations sur la résolution d’affi chage actuelle (image principale), le paramètre d’entrée USB actuel et les données techniques comprenant la fréquence par défaut utilisée et les fréquences horizontale et verticale. Indique le nom du modèle et les numéros de série de votre moniteur. Avertissements de l’OSD Les avertissements de l’OSD disparaissent lorsque vous appuyez sur le bouton EXIT.

  • Page 17: Utilisation De La Fonction Mode Image

    GSDF (Grayscale Standard Display Function). PROGRAMMABLE Pour le logiciel « MultiProfi ler » ou les paramètres de calibrage du matériel par les logiciels NEC Display Solutions (certains paramètres OSD sont désactivés). REMARQUE : - lorsque le MODE IMAGE diffère du profi l de couleur ICC de votre ordinateur, il est possible que la reproduction de la couleur soit incorrecte.

  • Page 18: Osd Avancé

    OSD avancé Pour des informations détaillées sur les commandes, utilisez le menu avancé. Vous pouvez accéder à ce menu de deux manières. Première manière : <Pour accéder au menu avancé> • Appuyez sur le bouton Menu pour accéder au menu OSD. A l’aide des boutons d’avant, déplacez le curseur sur ADVANCED SETTING (PARAMÈTRE AVANCÉ) dans Color control systems (Systèmes de contrôle des couleurs).
  • Page 19 GAMMA Vous permet de sélectionner manuellement le niveau de luminosité des gris. Il y a cinq possibilités : sRGB, L Star, DICOM, PROGRAMMABLE et CUSTOM (PERSONNALISÉ). Nous vous conseillons d’affi cher à l’écran les données de la nuance de gris. sRGB : paramètre GAMMA pour sRGB.
  • Page 20 UNIFORMITY Cette fonction pallie électroniquement aux légers décalages dans l’uniformité du blanc et (UNIFORMITÉ) des couleurs qui peuvent se produire dans la zone d’affi chage à l’écran. Ces décalages sont caractéristiques de la technologie de l’écran LCD. Cette fonction ravive la couleur et lisse l’uniformité...
  • Page 21 V.RESOLUTION Règle la taille verticale par l’augmentation ou la diminution de ce paramètre. (RÉSOLUTION V) Appuyez sur le bouton de DROITE pour augmenter la hauteur de l’image. Appuyez sur le bouton de GAUCHE pour diminuer la hauteur de l’image. EXPANSION Règle la méthode de zoom.
  • Page 22 (LOGO désactiver cette fonction dans l’OSD. DÉMARRAGE) Remarque : appuyez sur le bouton « EXIT » pendant l’affi chage du logo NEC pour ouvrir le menu BOOT LOGO (LOGO DÉMARRAGE). Vous pouvez alors désactiver ce paramètre. *2 Cet élément n’est pas réinitialisé avec la fonction FACTORY PRESET (PRÉRÉGLAGE USINE) (Elément 7).
  • Page 23 SIGNAL INFORMATION* Les informations sur le signal peuvent être affi chées au coin de l’écran. (INFORMATIONS SIGNAL) Ce paramètre peut être ACTIVÉ ou DÉSACTIVÉ. RESOLUTION La résolution optimale est de 2560 x 1600. Le choix de l’option ON (MARCHE) provoque NOTIFIER* l’affi...
  • Page 24 SCREEN SAVER Utilisez la fonction SCREEN SAVER (ÉCONOMISEUR D’ÉCRAN) pour réduire les (ÉCONOMISEUR risques de persistance de l’image. D’ÉCRAN) MOTION (MOUVEMENT) (désactivé par défaut) : l’image à l’écran se déplace périodiquement dans quatre directions afi n de réduire les risques de rétention de l’image. La synchronisation de MOTION (MOUVEMENT) peut être défi...
  • Page 25 ÉlémentB CARBON SAVING Affi che l’économie de carbone estimée, en kilogrammes. (ÉCONOMIE CARBONE) COST (COÛT) Affi che l’économie sur le coût de l’électricité. CARBON CONVERT Règle le facteur correspondant au contenu de carbone dans le calcul d’économie de SETTING carbone. Le paramètre initial est basé sur l’OCDE (édition 2008). (PARAMÈTRE DE CONVERSION DE CARBONE)

  • Page 26: Conseils D'utilisation

    être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
  • Page 27 UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR : • Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. •...

  • Page 28: Spécifi Cations

    à 60 Hz 1280 x 1600* à 60 Hz 2560 x 1600 à 30 Hz 2560 x 1600 à 60 Hz..........NEC DISPLAY SOLUTIONS recommande la résolution 480P (720 x 480* à 60 Hz) pour des performances d’affi chage optimales.

  • Page 29: Caractéristiques

    VESA. Visual Controller : il s’agit d’une gamme de logiciels précurseurs, développés par NEC Display Solutions. Basés sur la norme VESA, DDC/CI, ils donnent accès de manière intuitive, par l’interface Windows, à toutes les commandes de réglage de moniteurs et de diagnostics à distance.

  • Page 30: Résolution Des Problèmes

    être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
  • Page 31 L’image n’est pas à la bonne taille • Utilisez les touches de réglage d’image OSD pour augmenter ou diminuer la trame. • Vérifi ez qu’un mode d’affi chage autorisé a bien été sélectionné pour la carte graphique ou le système utilisé. (Veuillez consulter le manuel de votre carte graphique ou de votre système pour modifi...

  • Page 32: Utilisation De La Fonction Luminosité Auto

    Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante de la pièce. Si la pièce est lumineuse, le moniteur se règle en conséquence. Si la pièce est sombre, le moniteur ajuste également la gradation d’intensité. L’objectif de cette fonction est de rendre le visionnage plus agréable à...

  • Page 33: Calibrage Automatique

    CALIBRAGE AUTOMATIQUE Le calibrage automatique permet de revenir aux paramètres d'usine du moniteur sans utiliser l'ordinateur, en connectant un capteur de couleur USB externe. Trois fonctions sont disponibles en mode de CALIBRAGE AUTOMATIQUE : • Calibrage automatique : permet de compenser la distorsion chromatique jaune qui survient après un usage prolongé de l’écran LCD.
  • Page 34 Calibrage automatique Le calibrage automatique permet de compenser la distorsion chromatique jaune qui survient après un usage prolongé de l’écran LCD. Lorsque vous effectuez le calibrage automatique, TOUS LES MODES D’IMAGE sont mis à jour. Capteur de couleur USB Figure S.2 L’icône USB ( ) se Port descendant USB...

  • Page 35: Correspondance Point Blanc/Copie

    Correspondance point blanc/Copie Il est possible de copier le point blanc d'un affi chage vers un ou plusieurs autres affi chages. L'utilisation de cette fonction permet de réduire les variations entre les différents affi chages pour que ceux-ci correspondent mieux. Correspondance point blanc/Copie ne compense pas la distorsion chromatique jaune de l’écran LCD causée par un usage prolongé.
  • Page 36 8. Appuyez sur SELECT pour commencer la confi rmation de points blancs. 9. Une fois la confi rmation terminée, le message MODE DE MISE AU POINT FINE s'affi che. 10. Lorsque le message de MODE DE MISE AU POINT FINE (Figure C.6) s'affi che, appuyez sur SELECT si le résultat de la copie est satisfaisant.

  • Page 37: Mesure Dicom

    Mesure DICOM 1. Utilisez les touches « GAUCHE » et « DROITE » pour sélectionner la MESURE DICOM pour le MODE de sélection (Figure D.1). 2. Sélectionnez le MODE D'IMAGE à mesurer et appuyez sur SELECT. REMARQUE : cette fonction est valide uniquement si GAMMA (Élément1 du menu avancé) est défi ni sur DICOM ou PROGRAMMABLE.

  • Page 38: Informations Du Fabricant Sur Le Recyclage Et L'énergie

    Lorsque vous devez vous débarrasser de vos produits d’affi chage NEC, veuillez suivre les recommandations des autorités locales ou demander conseil auprès du revendeur qui vous a vendu le produit en question. Vous pouvez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant.
