11.3.2.6 Raccorder les câbles
Tous les câbles sur le boîtier doivent être efficacement serrés afin d'empêcher une traction et
une rotation.
Entrées de câbles et de conducteurs
À la livraison du SIMATIC CFU avec boîtier en aluminium, toutes les entrées de câbles et de
conducteurs sont présentes avec les composants représentés dans la figure.

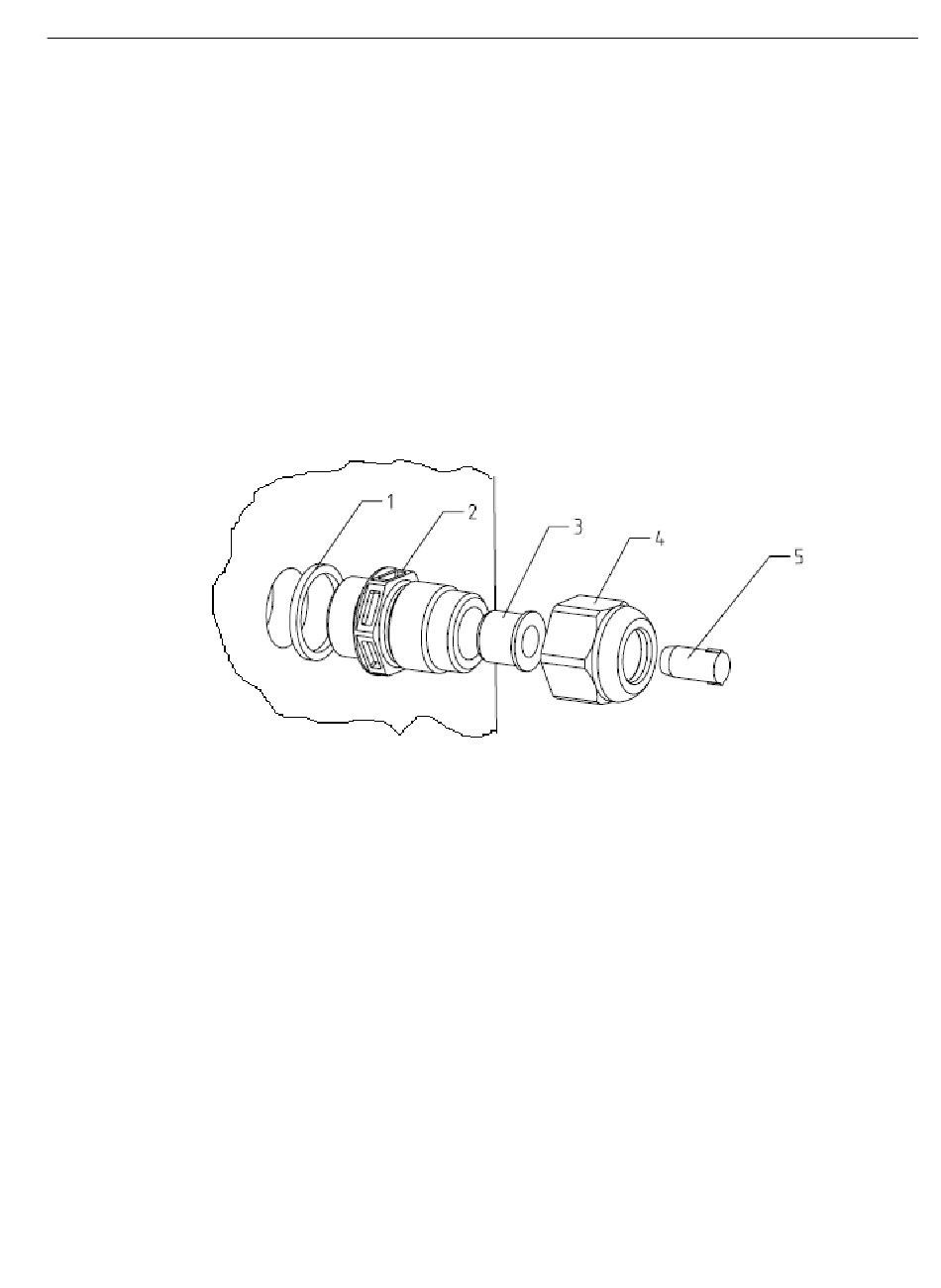

Structure des entrées de câbles et de conducteurs à la livraison
N°
1
2
3
4
5
Selon l'application, il faut retirer ou replacer l'adaptateur de réduction et/ou le bouchon.
Conservez si possible les composants que vous enlevez au cas où vous en auriez à nouveau
besoin lors d'une modification de la configuration.
Il est possible d'utiliser dans le boîtier en aluminium des entrées de câbles et de conducteurs,
des obturateurs et des bouchons certifiés individuellement.
SIMATIC CFU
Manuel de mise en service, 08/2019, A5E39253959-AD
Compact Field Unit en boîtier pour une utilisation en zone à risque d'explosion
Composant de l'entrée de câble et de con‐
ducteur
Joint de boîtier
Corps de base (filetage M20x1,5)
Adaptateur de réduction
Écrous borgnes
Bouchons
11.3 Montage avec SIMATIC CFU avec boîtier en aluminium
Structure
Sans câble
à laisser
à laisser
à laisser
à laisser
à laisser
Câble 4-8 mm Câble 7-13 mm
à laisser à laisser
à laisser à laisser
à laisser à enlever
à laisser à laisser
à enlever à enlever
