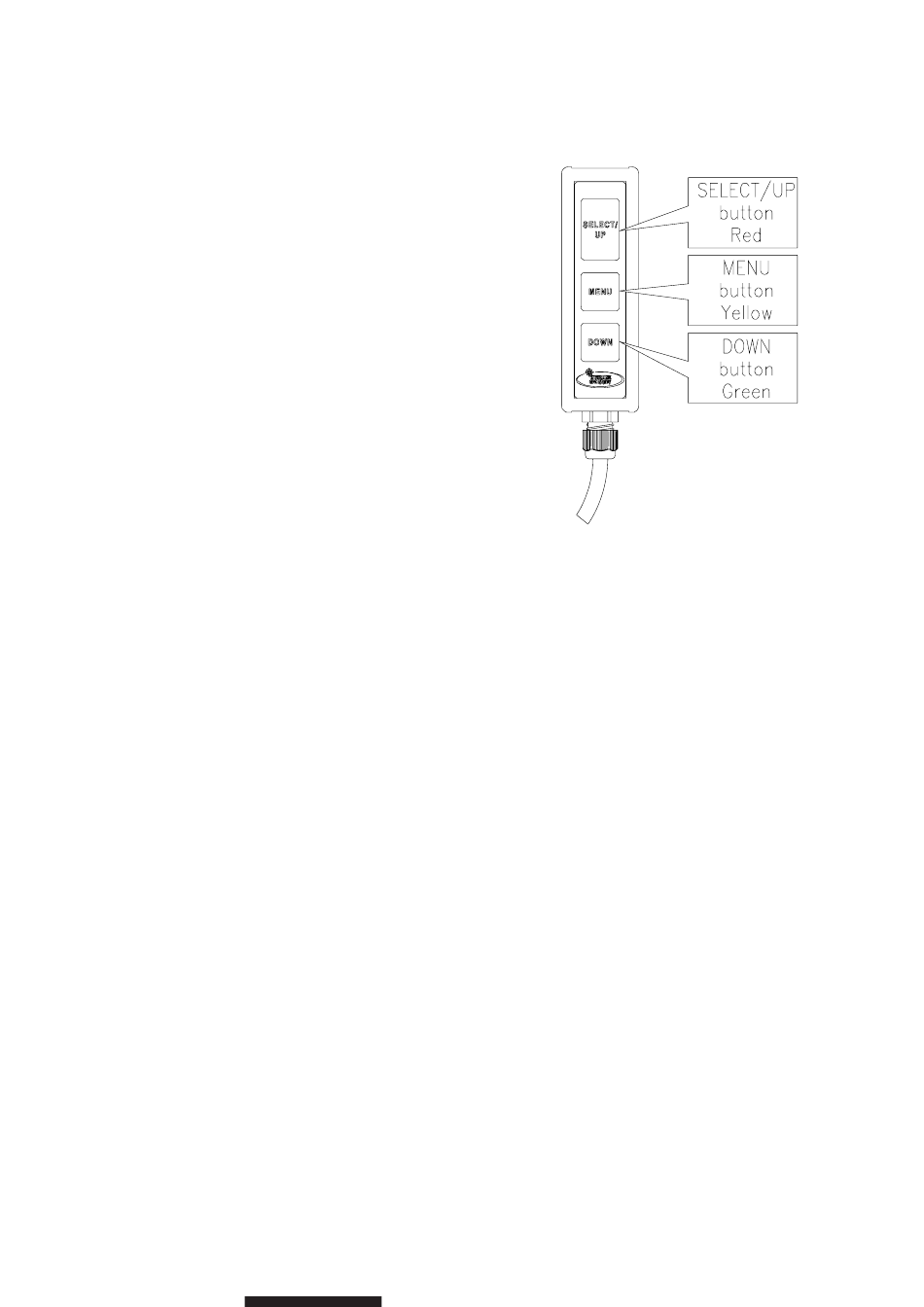

BOÎTIER DE COMMANDE SMARTBAR
Bouton SELECT/UP (sélection/haut)
Le bouton SELECT est similaire à une touche Entrée
ou Exécuter. Il modifie ou avance la valeur des données
dans le Mode de configuration et active des actions
dans le Mode de fonctionnement. Ceci est le bouton le
plus utilisé. Il se trouve au sommet du boîtier de
commande pour un accès aisé de l'opérateur.
Bouton MENU
Le bouton MENU est utilisé pour sélectionner les
écrans de menu d'une liste. Il sert aussi à accéder à
un élément d'action de la liste. Ce bouton ni ne modifie
les données ni n'exécute les actions. Appuyez sur le
bouton MENU pour circuler à travers une liste de menus.
Bouton DOWN (bas)
Le bouton DOWN (bas) est utilisé pour entrer dans un sous-menu et dans le mode de configuration, pour
diminuer la valeur des données.
Des actions sont parfois exécutées quand le bouton DOWN (bouton bas) est pressé Par exemple, le
bouton DOWN (bouton bas) est utilisé (à la pace du bouton SELECT) pour marquer le dernier point des
tournières.
Menus et sous-menus de navigation
Le nom actuel de menu s'affiche dans l'affichage alphanumérique. (voir schéma de navigation du menu
de mode de configuration). Les menus qui possèdent des menus secondaires sont des menus principaux.
Les menus qui se trouvent « sous » les menus principaux sont des sous-menus. Un appui sur le bouton
MENU affiche le menu principal et les éléments de sous-menu en séquence. En affichant un menu
principal entre deux balises, (c'est à dire qui possède des sous-menus), une pression sur le bouton
DOWN (bouton bas) affichera le premier élément de ce sous-menu. Ensuite, une pression sur le bouton
MENU affiche ces éléments de sous-menu en séquence. Un appui sur le bouton MENU au dernier
élément de sous-menu affiche à nouveau cet élément de sous-menu du menu principal. Le bouton
DOWN (bouton bas) peut à présent être pressé à nouveau pour entrer à nouveau dans ce sous-menu
(dans le cas où l'élément de sous-menu aurait été sauté par inadvertance) ou appuyez sur le bouton
MENU pour passer à l'élément suivant du menu principal.
Modification de la valeur des données
Certains menus sont des éléments de données, tels que la largeur de travail en bandes (SWW). Pour
ces menus, une valeur des données ou un paramétrage est affiché à l'écran alphanumérique du côté
droit. Ce sont essentiellement les deux types d'éléments de données : numériques, tels que la largeur
de travail en bandes, et sélectionnées dans une liste, telle que les tournières (OFF, SEP, CMP, DHC). Si
les éléments de données sont numériques, un appui sur le bouton SELECT/UP (bouton de sélection/
haut) augmentera la valeur des données alors qu'un appui sur le bouton DOWN (bouton bas) diminuera la
valeur des données. Habituellement, le bouton SELECT/UP (bouton de sélection/haut) augmentera
d'une grande valeur et le bouton DOWN (bouton bas) diminuera d'une petite valeur. Ceci fournit un
paramétrage plus rapide quand la valeur désirée est éloignée de la valeur actuelle. Le bouton DOWN
(bouton bas) est utilisé pour un paramétrage précis.
