5 Installation
Référence
Régulation
du schéma
0020253233
Régulateur
basique
0020253235
Régulateur
système
VRC 700
0020253236
Régulateur
connecté
eRELAX
Remarque
L'exemple de schéma d'installation illustré en an-
nexe ne remplace pas une conception profession-
nelle correcte du système. (→ page 51)
La pompe interne est réglée d'usine.
▶
Respectez un dimensionnement suffisant des raccorde-
ments et du ballon d'eau chaude sanitaire. (→ page 14)
▶
Branchez la vanne 3 voies externe sur le connecteur X13
du circuit imprimé principal.
▶
Pour gérer le réchauffage du ballon, branchez un capteur
de température VR 10 ou un thermostat sur le connec-
teur relié au circuit imprimé principal.
Schéma électrique (→ page 49)
Aucun réglage de code diagnostic n'est nécessaire pour la
mise en fonctionnement de la vanne 3 voies. Elle est pilotée
directement par le circuit imprimé principal du produit.

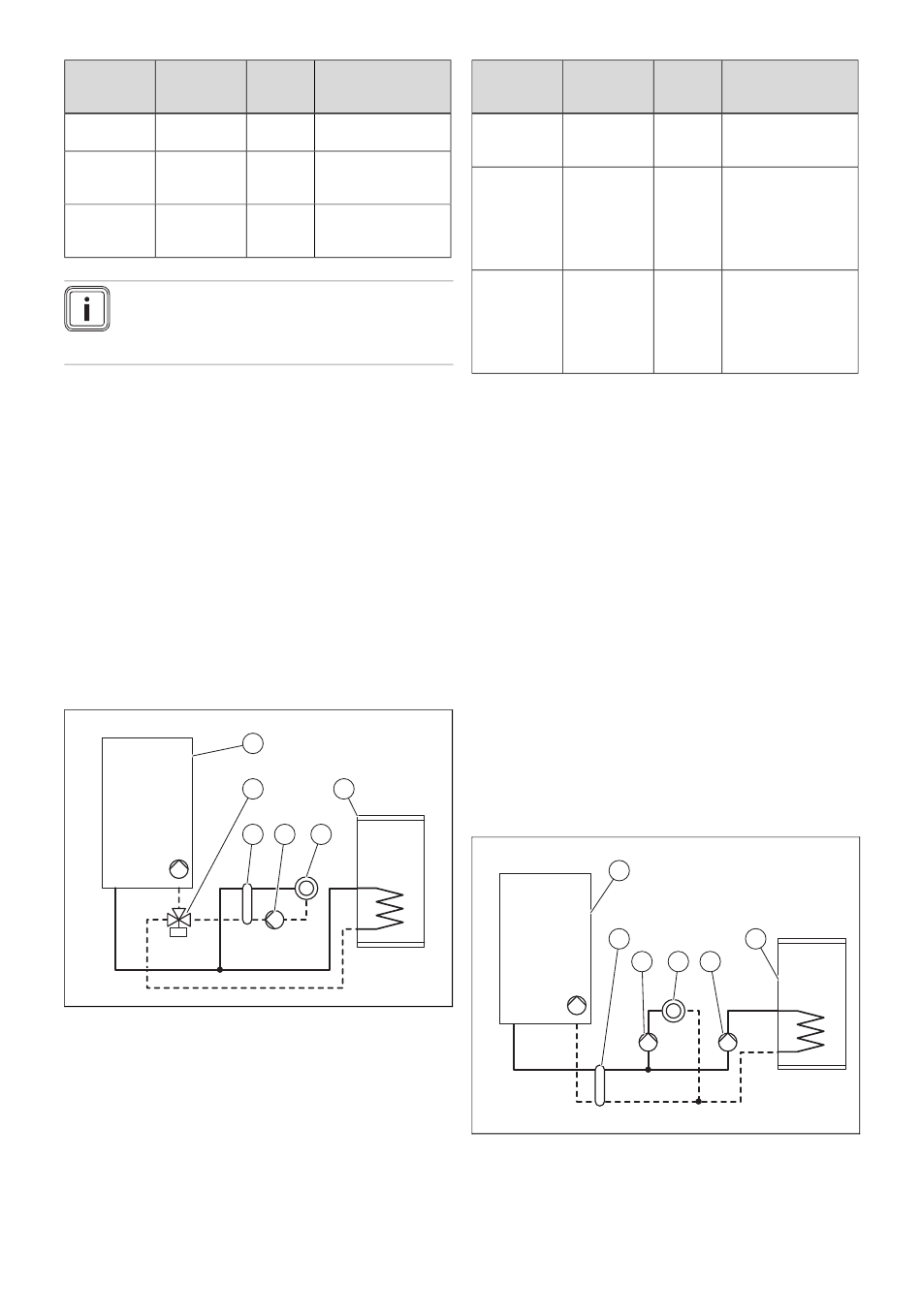

5.1.2
Schéma système type 2 : circuit chauffage
découplé + 1 ballon d'eau chaude sanitaire
raccordé en direct
1
Chaudière murale avec
pompe interne
2
Vanne 3 voies
3
Bouteille casse-pression
ou échangeur à plaques
▶
Pour appliquer ce type de schéma, veillez à bien assurer
les débits minimum de fonctionnement. (→ page 54)
Le produit peut commander un circuit chauffage découplé et
un ballon d'eau chaude sanitaire raccordé en direct.
12
Nombre
Câblage
de cir-
cuit
1
Reportez-vous à
l'annexe.
1
Reportez-vous à la
notice du régulateur
système.
1
Reportez-vous à la
notice du régulateur
système.
1
2
6
3
4
5
4
Pompe externe du cir-
cuit chauffage découplé
5
Circuit chauffage
6
Ballon eau chaude
sanitaire
Référence
Régulation
du schéma
0020253238
Régulateur
système
VRC 700
0020253239
Régulateur
système
VRC 700
Module
multi-fonc-
tions VR 70
0020259027
Régulateur
système
VRC 700
Module
multi-fonc-
tions VR 71
La pompe interne est réglée d'usine.
▶
Respectez un dimensionnement suffisant des raccorde-
ments et du ballon d'eau chaude sanitaire. (→ page 14)
▶
Sélectionnez une pompe de chauffage appropriée à l'ins-
tallation derrière la bouteille casse-pression.
▶
Branchez la pompe externe du circuit chauffage décou-
plé sur le connecteur X16 du circuit imprimé principal.
▶
Branchez la vanne 3 voies externe sur le connecteur X13
du circuit imprimé principal.
▶
Branchez le capteur de température de la bouteille
casse-pression sur le connecteur X41 du circuit imprimé
principal. Reportez-vous à la notice de la bouteille casse-
pression.
▶
Pour gérer le réchauffage du ballon, branchez un capteur
de température VR 10 ou un thermostat sur le connec-
teur relié au circuit imprimé principal.
Schéma électrique (→ page 49)
▶
Réglez le code diagnostic D.026 sur 2.
Codes diagnostic– vue d'ensemble (→ page 40)
5.1.3
Schéma système type 3 : circuit chauffage
découplé + 1 ballon d'eau chaude sanitaire
découplé
1
2
3
1
Chaudière murale avec
pompe interne
2
Bouteille casse-pression
ou échangeur à plaques
Notice d'installation et de maintenance ecoTEC plus 0020261176_01
Nombre
Câblage
de cir-
cuit
1
Reportez-vous à la
notice du régulateur
système.
2
Reportez-vous à la
notice du régulateur
système.
>3
Reportez-vous à la
notice du régulateur
système.
6
4
5
3
Pompe externe du cir-
cuit chauffage découplé
