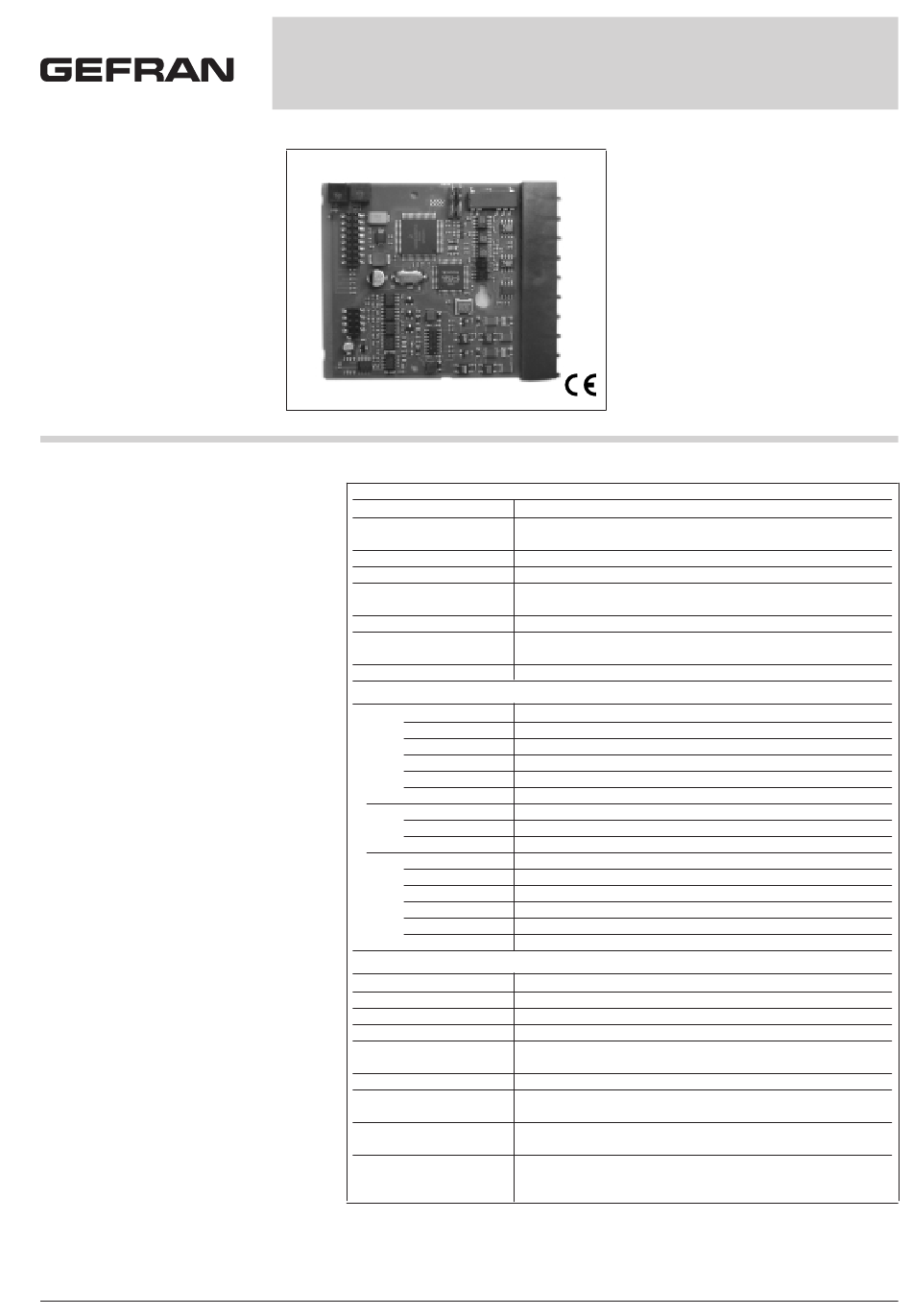

Caractéristiques principales
• Profibus DP Esclave
• Adresse de réseau par sélecteurs
rotatifs
• Débit en bauds :
synchronisation automatique
• Montage intérieur
GENERALITES
Le module 2500 est installé à l'intérieur des
produits 2500 et permet d'en étendre la
communication, en les dotant du protocole
PROFIBUS DP.
Le module est équipé avec un port PROFI-
BUS DP esclave, prévu pour être connecté
avec un maître PROFIBUS.
L'attribution de l'adresse de nœud s'effec-
tue au travers des deux sélecteurs rotatifs
(1...99), situés sur le produit qui accueille le
module, ou bien par le biais d'un message
logiciel.
Le Maître de réseau (généralement un
PLC) reconnaît le nœud Esclave par l'inter-
médiaire de cette adresse.
Le nœud Esclave reconnu par la Maître se
compose du 2500 qui accueille le module.
L'installation de l'expansion peut être
demandée lors de la commande des pro-
duits susmentionnés.
80294_AGG_MHW_2500PROFI_0606_FRA
2500-PROFI
CARACTERISTIQUES TECHNIQUES
Port PROFIBUS
Protocole
Fonction
Baud rate
Connecteur
Adresse
Dimensions I/O
Messages supportés
Fichier GSD
Diagnostic PROFIBUS
Diode VERTE
Eteinte
Clignotement
"
"
Allumée
Diode JAUNE
Eteinte
Allumée
Diode ROUGE
Eteinte
Clignotement
"
"
Allumée
Caractéristiques générales
Dimensions
Montage
Poids
Alimentation
Température de
fonctionnement/stockage
Humidité relative
Conditions ambiantes
d'utilisation
Installation
Approbations
et certifications
AJOUT AU INSTRUCTIONS
POUR LE MODE D'EMPLOI
ET POUR LES NOTICES
code 80294 - 06/06 - FRANCAISE
Profibus DP V0 (Esclave)
Connexion 2500 à un dispositif
Profibus DP Maître
Synchronisation automatique (9.6 ... 12000 kBit/s)
Faston interne au 2500
HW: 1...99 programmation à l'aide des sélecteurs rotatifs
SW: 1...124 pas message logiciel spécifique
39 bytes
Data_Exchange, Slave_Diag, Set_Prm, Chk_Cfg, Get_Cfg,
Global_Control, Set-Slave-Add
25000A40.gsd
Pas de communication avec PROFIBUS Maître
1000msec = état "AUTOMATIC BAUDRATE RESEARCH"
250msec = état "WAIT FOR PARAMETRIZATION"
50msec = état "WAIT FOR CONFIGURATION"
Fixe = état "DATA EXCHANGE"
État "DATA EXCHANGE"
Fixe = autres états opérationnels
Pas d'erreurs de communication
1000msec = erreur "State not possible"
250msec = erreur "DP_State not possible"
50msec = erreur "WD_State not possible"
Fixe = carte défectueuse
80x95x12mm (AxLxP)
A l'intérieur du module
35g
+24V, 3VA max. directement prélevée dans le module
0...50°C/-20...70°C
20...85% UR sans condensation
Utilisation en intérieur, altitude maximum 2000m
A l'intérieur des modules
(voir "MODE D'EMPLOI ET AVERTISSEMENTS")
Voir modules 2500
