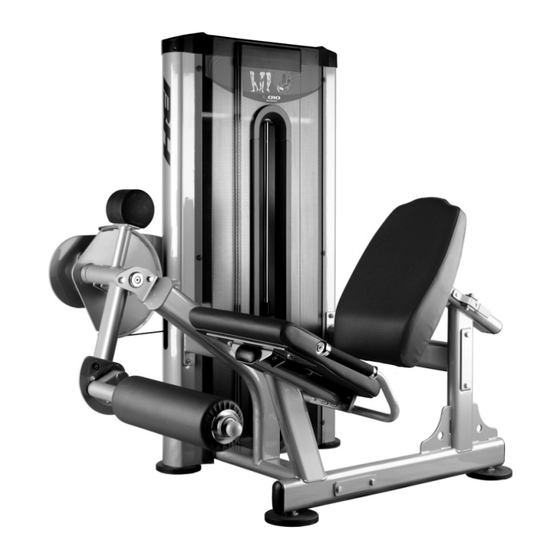

- Page 1 L010 Instrucciones de montaje y utilización Instructions for assembly and use Instructions de montage et d’utilisation Hinweise zur Montage und Benutzung...
- Page 2 L010 INSTRUCCIONES DE SEGURIDAD.- Rogamos leer estas instrucciones atentamente, antes del montaje y del primer uso. Obtendrá importantes informaciones para su seguridad, así como para el uso y para el mantenimiento del aparato de ejercicio. Guardar cuidadosamente las instrucciones para su información, así como para los trabajos de mantenimiento o los pedidos de piezas de repuesto.
- Page 3 SAFETY INSTRUCTIONS Please read these instructions carefully before assembling and using the equipment. They contain important information for your safety and for the use and maintenance of the exercise equipment. Keep the instructions safe for future reference and maintenance tasks as well as for ordering spare parts.
- Page 4 INSTRUCTIONS DE SÉCURITÉ - Nous recommandons de lire attentivement ces instructions avant de procéder au montage et d’utiliser l'appareil pour la première fois. Ce manuel contient des informations importantes relatives à la sécurité, à l’usage et à l’entretien de la machine d’exercice. Conserver soigneusement ces instructions à...
- Page 5 SICHERHEITSHINWEISE.- Bitte lesen Sie diese Hinweise vor der Montage und ersten Benutzung des Geräts aufmerksam. Hier finden Sie wichtige Informationen zu Ihrer Sicherheit, zur Benutzung und zur Wartung Ihres Trainingsgeräts. Bewahren Sie diese Hinweise sorgfältig auf, um sie jederzeit zum Nachschlagen oder für erforderliche Informationen zur Wartung oder Bestellung von Ersatzteilen zur Hand zu haben.
- Page 6 Saque la unidad de la caja, compruebe e identifique las piezas con respecto al listado de la Fig.A y Fig.B, para asegurarse de que no falta ninguna pieza, para el montaje del equipo, en la primera fase. Take the unit out of its box, check and identify the parts against the list in Fig. A and Fig. B to ensure that there are no missing parts for the initial assembly stage of the equipment.
- Page 8 Fig.B Nº M-12x35 M-10x150 M-10x80 M-10x100 M-10x65 M-12x65 M-10x30 M-10x55 M-10x25 M-10x30 M-10x25 M-12 M-12 M-10 M-10 M-5x12...
- Page 9 INSTRUCCIONES DE MONTAJE.- NOTA: La descripción de las piezas con respecto a las figuras, corresponden siempre a la posición de la persona en el equipo para la realización del ejercicio. INSTRUCTIONS FOR ASSEMBLY.- The description of the parts with respect to the figures always corresponds to the position the person NOTE: adopts on the equipment when exercising.
- Page 10 Fig.2 Introduzca el eje (15) en el soporte (7) y en la leva (10) Fig.2. Posicione el soporte (17) y atorníllelo al soporte (4) con los tornillos (76) junto con las arandelas (100) y las tuercas (96). A continuación introduzca el otro extremo del eje en el soporte (17) coloque la arandela (20) y atornille al eje (15), con el tornillo (89).
- Page 11 Fig.3 Introduzca el eje (15) Fig.3 en el soporte (17), coloque la arandela (20) en el extremo del eje (15) y atornille con el tornillo (89). Posicione los tornillos (79), en la torre de pesas y en el soporte (4) atorníllelos con las arandelas (101) y las tuercas (97).
- Page 12 Fig.4 Introduzca el eje rodillo piernas (5) en el soporte (7) Fig.4. Coloque la arandela (20) y el tornillo (89). A continuación posicione el contrapeso (35) Fig.4 y atorníllelo con los tornillos (90) junto con las tuercas (101). Insert the leg roller shaft (5) into the support (7), Fig.4. Fit washer (20) and screw (89). Next, position the counterweight (35), Fig.4, and secure using screws (90) and nuts (101).
- Page 13 Fig.5 Sitúe el soporte (3) en la torre de pesas (1) Fig.5 y atorníllelo con los tornillos (78) junto con las arandelas (101) y las tuercas (97). Enrosque los tacos de nivelación (54) en el soporte (2) Fig.5. A continuación coloque el soporte (2) y atorníllelo a los soportes (3) y (4) Fig.5, únalos con los tornillos (80) junto con las arandelas (101) y las tuercas (97).
- Page 14 Fig.6 Posicione el manillar (9) en el soporte (2) como le muestra la Fig.6, atorníllelo por la parte inferior con los tornillos (83) junto con las arandelas (101) y las tuercas (97). Atorníllelo por la parte superior con los tornillos (85) junto con las arandelas (101) y las tuercas (97).
- Page 15 Fig.7 Posicione el tubo respaldo (8) sobre la chapa reguladora del respaldo Fig.7. Atorníllela con los tornillos (82) junto con las arandelas (101) y las tuercas (97). Posicione la chapa de sujeción asiento (62) Fig.7 sobre el soporte (2). Atorníllela con los tornillos (88) junto con las arandelas (101) y las tuercas (97).
- Page 16 Fig.8 Sitúe el tope de pesas (53) en la torre de pesas (1) Fig.8 introduzca las barras de pesas (26). A continuación coloque las pesas (43); (42), (41), siempre las mayor peso en la parte inferior, por ultimo coloque la pesa de guía con su barra selectora (47), atornille las barras de pesas por la parte superior con las arandelas (101) y los tornillos (90.
- Page 17 Fig.9 Atornille la punta del cable (13) en la pesa de guía (47), coja la otra punta del cable (13) y páselo por las poleas superiores y la polea inferior y atornille la punta del cable en la leva (10) Fig.9 con el tornillo (77). Screw the tip of the cable (13) onto the weight guide (47), take the other end of the cable (13) and pass it through the top pulleys and the bottom pulley and secure the end of the cable onto the cam (10), Fig.9, using screw (77).
- Page 18 Fig.10 Introduzca la carcasa delantera (66) Fig.10, desde la parte superior en dirección de la flecha en la torre de pesas (1). Coloque los insertos (51) a los dos lados de la torre. Fit the front casing (66) onto the weight stack (1), Fig.10, from the top in the direction of the arrow. Fit the inserts (51) to the two sides of the weight stack.
- Page 19 Fig.11 Introduzca la carcasa trasera (67) Fig.11, desde la parte superior en dirección de la flecha en la torre de pesas (1). Fit the rear casing (67) onto the weight stack (1), Fig.11, from the top in the direction of the arrow. Insérer la partie postérieure (67) Fig.11, par le haut en direction de la flèche dans la tour de poids (1).
- Page 20 Fig.12 Introduzca la carcasa superior (50) Fig.12, desde la parte superior en dirección de la flecha en la torre de pesas (1). Coloque las arandelas (103) y los tornillos (105). Fit the top casing (50) onto the weight stack (1), Fig.12, from the top in the direction of the arrow. Fit the washers (103) and screws (105).
- Page 21 Fig.13 Posicione el respaldo (29) sobre el apoyo (8) Fig.13, atorníllelo con los tornillos (85) junto con las arandelas (101). A continuación posicione el asiento (32) en el soporte (62) Fig.13, atorníllelo con los tornillos (85) junto con las arandelas planas (101). Introduzca la arandela (38) en el eje (5) Fig.13 seguido introduzca el rodillo (33) junto con la arandela (38).
- Page 22 MUY IMPORTANTE: Una vez realizado el montaje, compruebe que todos los tornillos que han sido montados en esta maquina, están fuertemente apretados. VERY IMPORTANT: After assembling the unit, check that all of the screws have been fitted to the machine and that they are tightened securely.
- Page 23 L010...
- Page 24 Para pedido de repuesto: Indicar el código de la pieza y la cantidad To order replacement parts: State the part code and Quantity Pour commander des pièces de rechange : Indiquer le code de la pièce de rechange et la quantité désirée Bei der Bestellung von Ersatzteilen: Bitte Teile-Code und Menge angeben.
