8. 8. 8. 8. ADAPTATION AUX DIFFERENTS GAZ
ADAPTATION AUX DIFFERENTS GAZ
ADAPTATION AUX DIFFERENTS GAZ
ADAPTATION AUX DIFFERENTS GAZ
Débit nominal kW
Débit ralenti kW
Type de gaz
Gaz naturel G20
pression20mb
Gaz butane/propane G30/31
Pression 28/37 mb
Ouverture air primaire X
Gaz naturel G20 pression 20
mb
Gaz butane/propane G30/31
Pression 28/37 mb
(Sur le terrain il est possible que l'ouverture en air primaire doive être ajustée pour
différentes causes extérieures à l'appareil.)

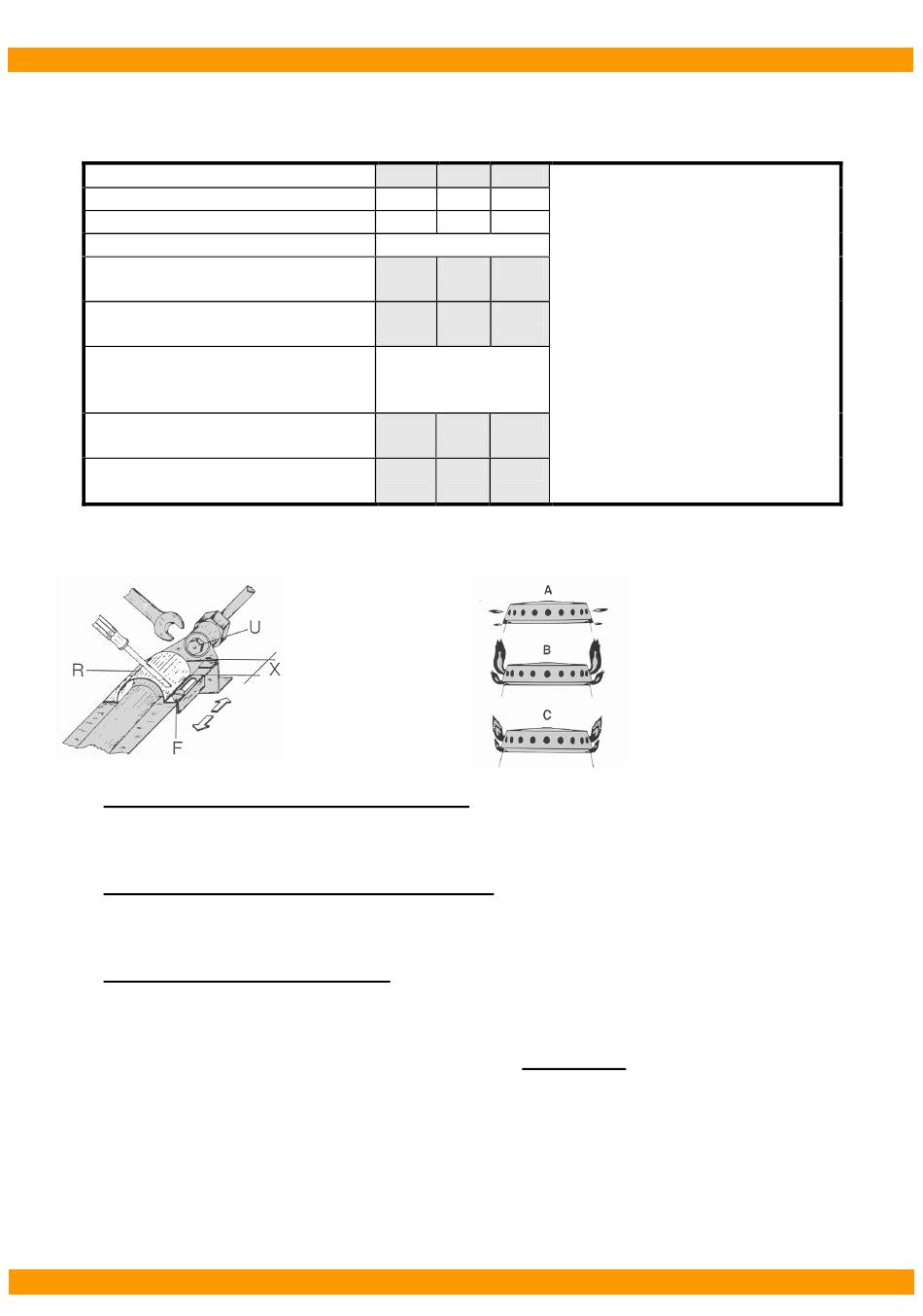

Changement des injecteurs des foyers : Démonter la plaque d'âtre. Dévisser la vis
F, et ouvrir la bague R à fond. Démonter l'injecteur U et le remplacer par celui
correspondant au gaz utilisé. Remettre la vis F.
Réglage du débit d'air primaire des foyers : Effectuer le réglage de l'ouverture de
l'air primaire X selon le tableau 1. Ajuster ensuite le réglage en vérifiant que la
flamme est correcte.
Réglage du ralenti des foyers : La vis de ralenti se situe à proximité de l'axe du
robinet ou dans l'axe du robinet (pour les plaques après N° 0405001 soit janvier
2004). Pour l'atteindre, il suffit d'enlever la manette de commande en la tirant vers
soit. Visser pour diminuer le ralenti, desserrer la vis pour l'augmenter. Pour les gaz
butane et propane, il faut serrer la vis à fond sans forcer. Pour le gaz naturel, il
faut ajuster le ralenti de sorte que le brûleur ne s'éteigne pas tout seul et en ayant le
ralenti le plus bas possible pour bien mijoter.
Les foyers doivent tenir allumés en moins de 10 secondes sinon augmenter le
débit d'air primaire.
Brûleur >
SR
R
1.80
2.60 4.30
0.60
0.62 1.70
Injecteur (mm)
0.97
1.17 1.50
0.62
0.78 1.00
Ouverture de la
bague d'air en
mm X
0
1
0
A
F = vis
U = injecteur
R = bague de
Réglage
X = ouverture
air primaire en
mm
WANDERS
THERMO EMMANUELLE
TC
Légende
SR = Semi-Rapide (le plus petit)
R = Rapide (moyen)
TC = triple couronnes (plus
gros)
A = ouvert au maximum
1
6
A = Flammes qui se décollent du
brûleur en produisant un soufflement
ou une légère déflagration au moment
de l'extinction : il y a trop d'air
B = Flammes molles avec un grand
panache : manque d'air
C = Flammes stables avec un cône
bleu et un panache minimum : réglage
parfait
- 13 -
