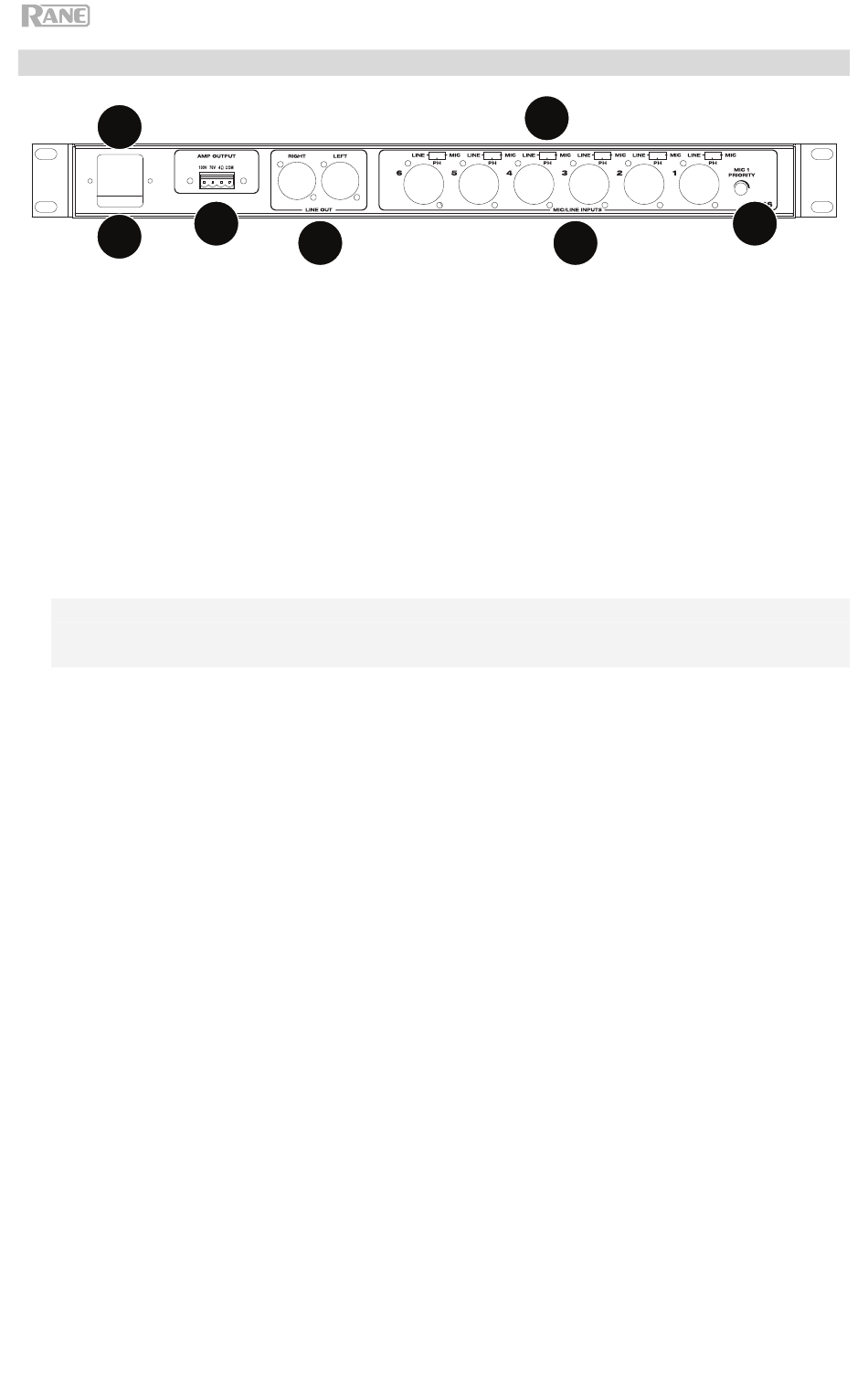

Pannello posteriore
1
2
1. Ingresso di alimentazione CA: servirsi del cavo di alimentazione in dotazione per
collegare questo ingresso ad una presa di alimentazione.
2. Coperchio dei fusibili: se il fusibile è rotto, servirsi di un cacciavite o di un altro attrezzo
per sollevare questa linguetta e sostituire il fusibile con un fusibile dallo stesso valore di
tensione nominale. L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare
l'apparecchio e/o il fusibile.
3. Ingressi Mic/Line: collegare microfoni o dispositivi a livello di linea a questi ingressi
servendosi di cavi XLR o da 6,35 mm (1/4").
4. Selettore di ingressi: servirsi di questi interruttori per impostare quale tipo di fonte audio
collegare a ciascun ingresso mic/line: un microfono senza alimentazione phantom (Mic),
un microfono con +48 di alimentazione phantom (Ph), o un dispositivo a livello di linea
(Line).
Nota bene: la maggior parte dei microfoni dinamici non richiede alimentazione phantom,
mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione
del microfono per scoprire se necessita di alimentazione phantom.
5. Priorità Mic 1: girare questa manopola per impostare l'altezza del volume di tutti gli altri
ingressi quando l'ingresso mic/line del Canale 1 riceve un segnale in ingresso. Quando la
manopola è girata all'estrema sinistra, un segnale ricevuto dall'ingresso mic/linea del
Canale 1 non influirà affatto sugli altri segnali di ingresso. Girando la manopola
dall'estrema sinistra verso destra, il volume dell'ingresso mic/linea del Canale 1
gradualmente avrà la priorità su tutti gli altri segnali di ingresso. Quando la manopola è
girata all'estrema destra, un segnale ricevuto dall'ingresso mic/linea del Canale 1 silenzierà
tutti gli altri segnali di ingresso.
6. Uscita di linea: servirsi di cavi XLR standard per collegare queste uscite agli altoparlanti o a
un amplificatore. Servirsi della manopola Master Level per controllare il livello di queste uscite.
7. Uscita amplificatore: Collegare queste uscite agli altoparlanti servendosi di un connettore
Euroblock a 4 poli debitamente cablato e un cavo per altoparlanti.
