ture est sensiblement plus faible que le
signal de référence, il se peut que vous
n'ayez pas localisé une rupture. Par exem-
ple, une épissure mise à la terre réagirait
de même manière qu'une rupture en
cours de localisation, mais elle produirait
un signal nettement plus faible. Le cas
échéant, il est conseillé de marquer l'en-
droit, puis de continuer plus loin le long du
conducteur à la recherche d'un signal de
rupture d'une intensité plus proche de
celle du signal de référence.
Une fois que vous avez trouvé une rupture
ayant un signal similaire au signal de
référence, tournez le localisateur A-Frame
perpendiculaire au tracé du conducteur.
Déplacez le récepteur en avant et en ar-
rière jusqu'à ce que le moindre mouve-
ment fasse inverser les flèches direction-
nelles et osciller les bips sonores. C'est là
que la rupture se trouvera à mi-chemin
entre les deux pointes du récepteur (Figure
12). Marquez la position de la rupture.
6. Lorsque la localisation est terminée, ap-
puyez sur la touche Marche/Arrêt pour
éteindre le transmetteur. Eteignez systéma-
tiquement le transmetteur avant de dé-
connecter les câbles afin de limiter les
risques de choc électrique. Déconnectez
Piquet de terre

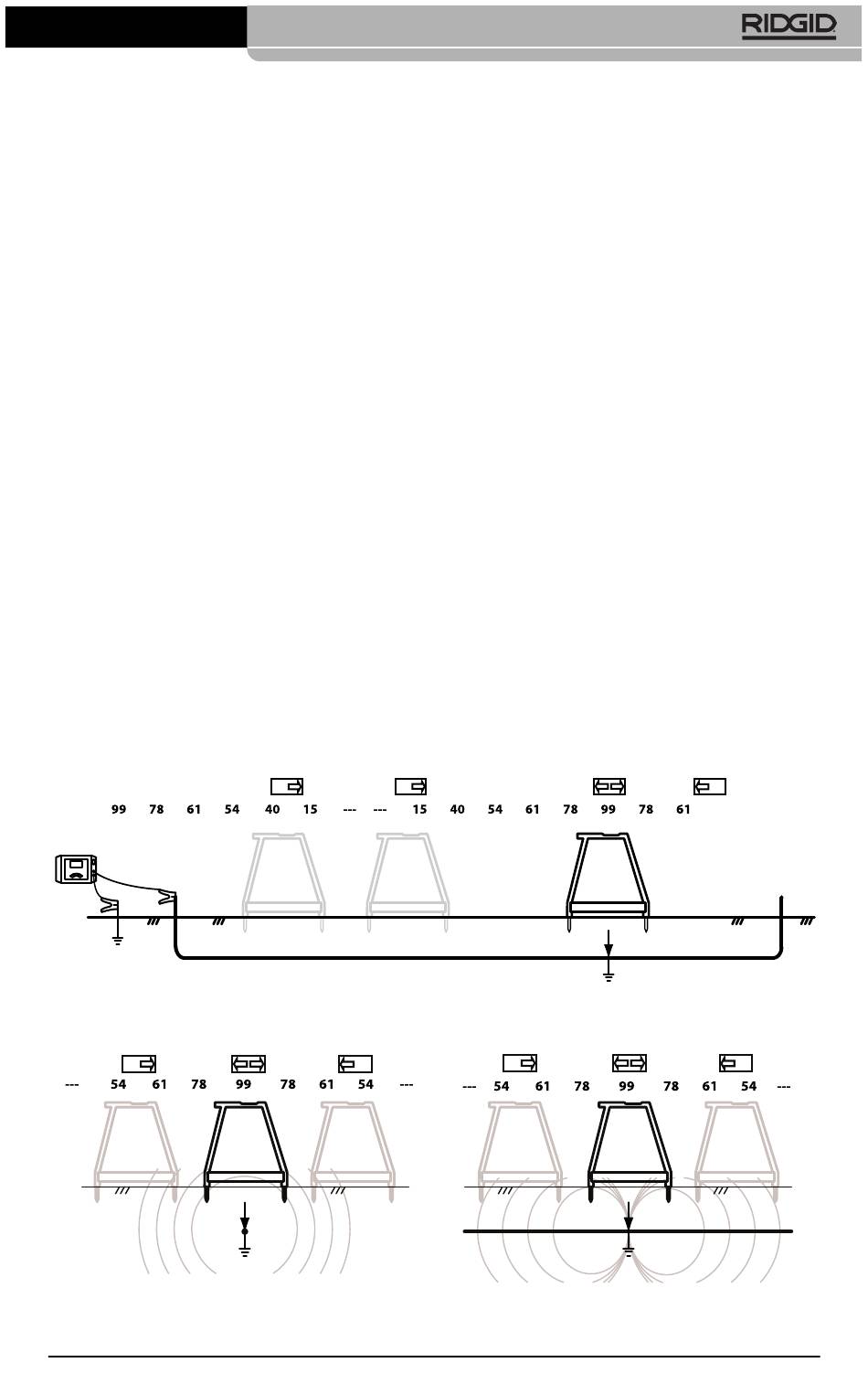

Figure 11 – Intensité de signal
Figure 12 – Localisation finale
999-995-095.10_REV. A
Conducteur vu de face
Rupture
Localisateur de rupture A-Frame
le câble du conducteur ciblé en premier.
Déconnectez toujours le câble du con-
ducteur ciblé avant de déconnecter celui
du piquet de terre afin de limiter les risques
de choc électrique. Déconnectez le câble
du piquet de terre.
Localisations sous chaussée
Il peut être difficile d'effectuer une localisation
sous chaussée à cause d'un manque de con-
ductivité au niveau des pointes du récepteur. Le
cas échéant, il est possible de faire appel à
plusieurs méthodes.
• Si la surface de chaussée est relativement
petite, le récepteur peut être utilisé en pé-
riphérie de la zone. Il s'agit de tourner le ré-
cepteur d'un côté à l'autre, et lorsque ses
flèches et bips sonores oscillent, de projeter
une ligne perpendiculaire au centre du ré-
cepteur A-Frame. Faites de même à partir
de plusieurs points autour de la zone de
rupture anticipée. Les perpendiculaires de-
vraient toutes intercepter un même point.
Ce point se trouvera à l'aplomb de la rup-
ture visée. A noter que cette méthode de lo-
calisation est moins précise que le position-
nement du récepteur à l'aplomb du con-
ducteur (Figure 13).
• Un moyen alternatif d'effectuer les localisa-
Rupture
Rupture
Intensité de
signal
Intensité
de signal
Conducteur vu de profil
