Installation des accessoires
Emplacement des Accessoires et Raccordement des Pièces Extérieures
• Connectez la vanne à 3 voies si le chauffage du plancher et de l'eau sont utilisé en même temps.
• Connectez le thermostat que vous avez acheté séparément.
• Le contact sec est un accésoire fourni par LG Electronique et installé selon les instructions du manuel
d'installation.
• La vanne à 3 voies, le thermostat et la pompe sont des pièces d'installation externes qui ne sont pas
fournis par LG. Après avoir contrôlé chacune des ces pièces avec munitie, installez les avec soin et dans
l'ordre dans lequel elles sont citées.
• Connectez le câble de chaque accésoire au bloc de dérivation de la boîte de contrôle dans le Hydro
Kit.
• Référez-vous à l'étiquette jointe au bloc de dérivation pour éviter un mauvais raccordement.
• Utilisez la pompe de 220 volts et un courant de puissance maximal de 4 A ou moins.
• Selectionez un relais adapté à la capacité de la pompe lors du raccordement de la pompe à l'unité.
!
ADVERTENCIA
Installez l'unité après avoir éteint la principale source d'alimentation.
Ne connectez le produit en déhors de la plage fixée dans le manuel.
Ne travaillez pas avec mes mains mouillées.

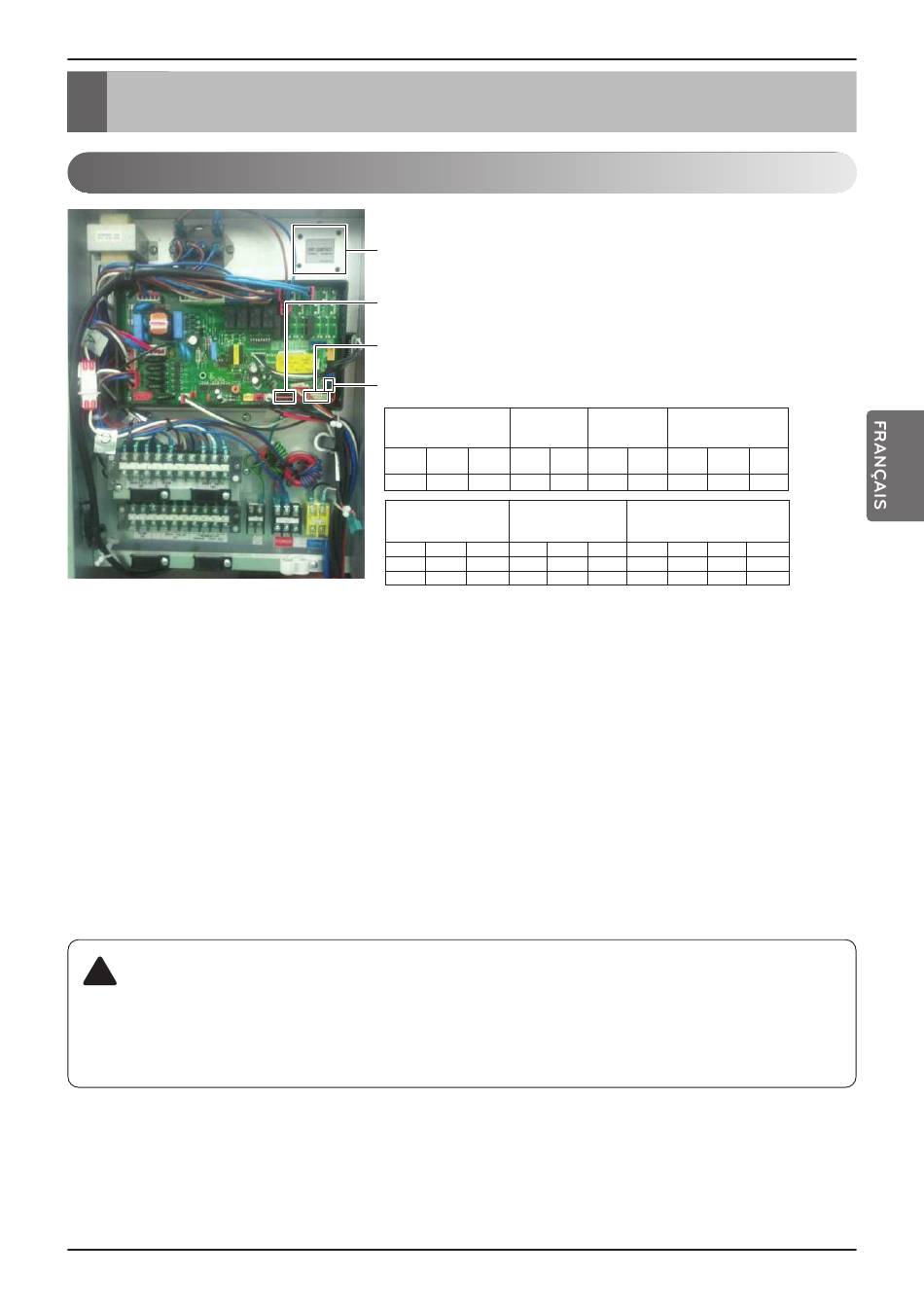

Lieu de fixation du panneau de contact sec
Lieu de blocage du détecteur de température du réservoir d'eau (CN-TH4)
Lieu de blocage du panneau de conact sec (CN-CC)
Lieu de blocage de la télécommande (CN-REMO)
VANNE A 3 VOIES
POMPE
(B)
HYDRAULIQUE (B)
1
2
3
4
L
L1
N
L
BR
WH
BL
BR
POMPE
VANNE A 2 VOIES
(A)
11
12
13
14
L
N
L1
BR
BL
BR
WH
Manuel d'installation de Hydro Kit 25
Installation des accessoires
VANNE A 3 VOIES
(A)
5
6
7
8
9
N
L
L1
BL
BR
WH
THERMOSTAT
(Défaut : 230 V CA)
(A)
15
16
17
18
19
L2
N
L
N
L1
BL
BR
BL
WH
10
N
BL
20
L2
BK
