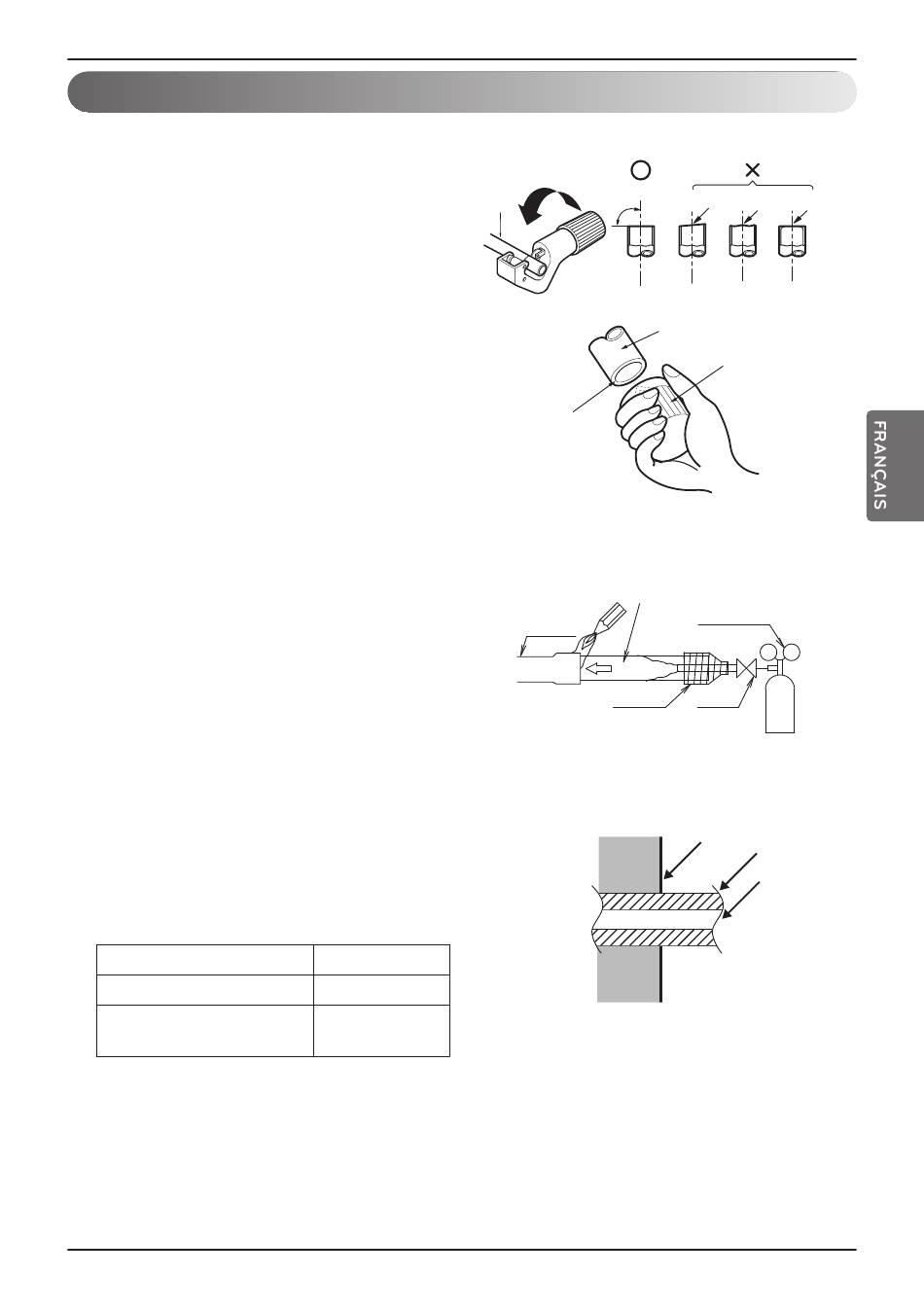

Tuyauterie de réfrigérant
Coupez les tuyaux et le câble
- Utilisez le kit de tuyauterie accessoire ou des
tuyaux procurés sur place.
- Mesurez la distance entre les unités intérieure et
extérieure
- Coupez les tuyaux un peu plus longs que la
distance mesurée.
- Coupez le câble 1.5 m plus long que la tuyauterie.
Ébarbage
- Enlevez complètement toutes les barbes de
l'entaille de tuyau/tube.
- Maintenez le bout coupé du tuyau/tube vers le
bas pendant l'ébarbage pour éviter l'introduction
de barbes dans le tuyau/tube.
Soudage de tuyau
- Introduisez et soudez le tuyau
- Veillez à laisser couler du nitrogène à 0.2 kgf/cm
dans le tuyau pendant le soudage.
- Si le soudage se fait sans nitrogène, une couche
oxydée épaisse peut se produire à l'intérieure du
tuyau, ce qui risque de gêner le fonctionnement du
robinet, du compresseur, etc.
Isolation
- Utilisez du matériel isolant en mousse caoutchouc
(EPDM, NBR) avec une haute résistance thermal.
- En cas d'installation dans un environnement
humide, utilisez un matériel plus épais
- Introduisez le matériel isolant aussi profondément
que possible dans le produit
Catégorie
Tuyau à liquide (Ø 9.52)
Tuyau à gaz (Ø 22.2 - 4 HP
Ø 15.88 - 8 HP)
h L'épaisseur du matériau d'isolation ci-dessus est
calculée sur la base du taux de conduction
thermique de 0.036 W/m °C.
Lors de l'installation d'un module d'alimentation
indépendant, un tuyau réfrigérant doit être installé
conformément au manuel d'installation du module.
Tuyau
cuivre
Pointe vers le bas
2
Tuyau cuivre
Épaisseur
t 9 ou plus
t 19 ou plus
En pente Irrégulier Rugueux
90°
Tuyau
Alésoir
Sens de nitrogène
Régulateu
Rubanage
Robinet
Intérieur du produit
Panneau
Manuel d'installation de Hydro Kit 21
Installation
Nitrogène
Nitrogen
Nitrogen
Isolation
Tuyau cuivre
