7.5.1.2 5 po x 8 po conduit d'évacuation combiné
IMPORTANT : L'écran thermique d'évacuation vertical doit être
installé, quelle que soit la configuration d'installation du conduit
d'évacuation.L'écran thermique horizontal doit être installé sur tout
conduit horizontal d'élévation minimum.
IMPORTANT : Les sections de conduit horizontales exigent une élévation
de ¼ po (6 mm) pour chaque 12 po (305 mm) de course horizontal.
(i) D'élévation vert. min 6" / course horizontal min. / course
horizontal max.
6 po (152mm) d'élévation vertical minimum + coude 90° + 6 po
(152mm) course horz. min / 24 po (610mm) course horz. max +
chapeau d'évacuation
D'élévation vert. min 12" / course horizontal max.
12 po (305mm) d'élévation vertical minimum + coude 90° + 10 pi
(3mmm) course horz. max + chapeau d'évacuation
D'élévation vert. min 24" / course horizontal max.
24 po (610mm) d'élévation vertical minimum + coude 90° + 16 pi
(4,8m) course horz. max + chapeau d'évacuation
34
SFD-36
R.6 février 2022

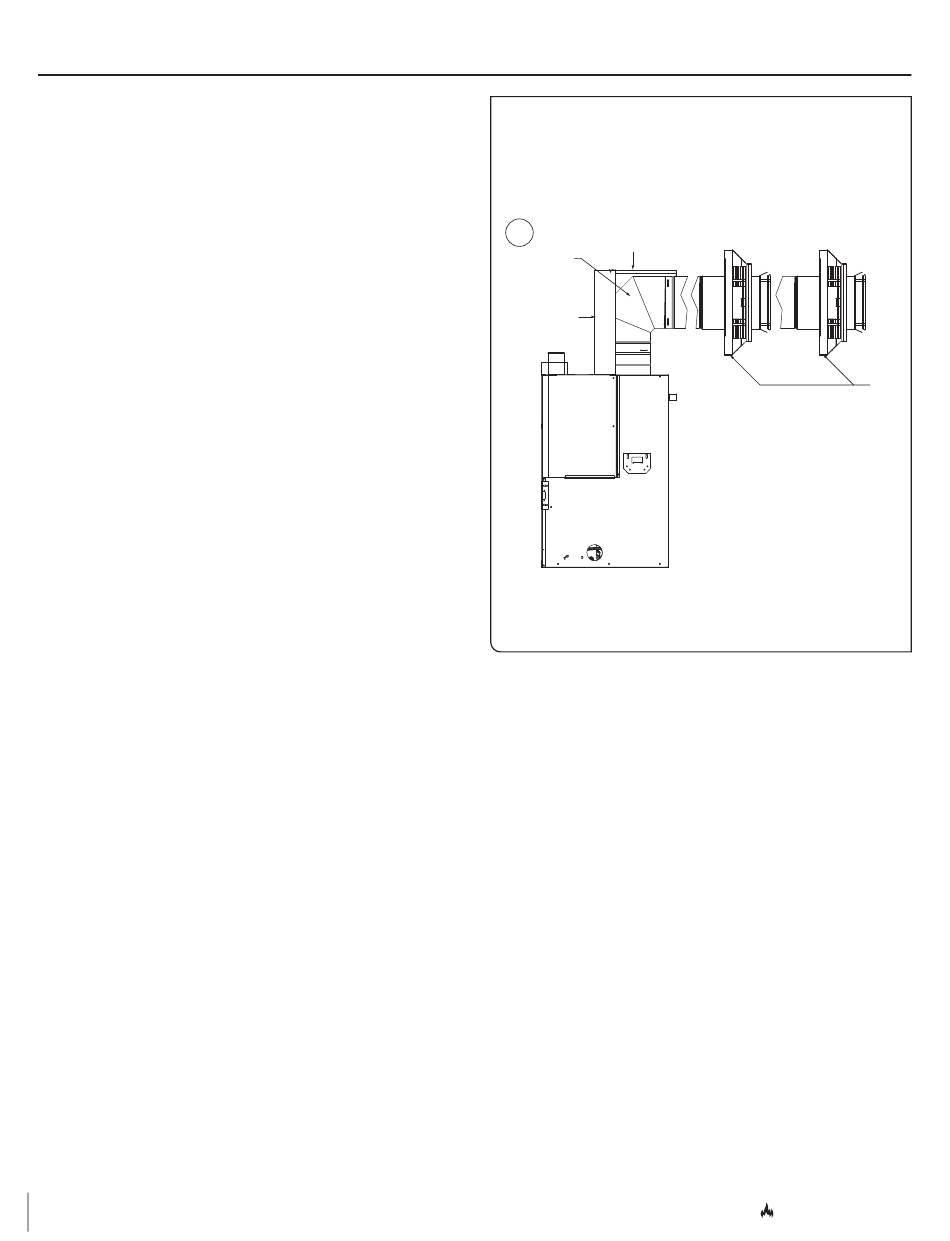

SCHÉMA 2 CONFIGURATIONS D'ÉVACUATION 5 po x 8 po
(GAZ NAT. et PROPANE)
(A) Coude de 90°
(B) Écran thermique d'évac.
verticale
i
C
A
B
HUSSONG MFG. CO., INC.
SECTION 7 CONDUIT D'ÉVACUATION
Installation de système de cheminée
(C) Écran thermique d'évac.
horizontale
(D) Chapeau d'évacuation
D
