tau D727M Notice D'installation page 24

Publicité

Les langues disponibles
  • FR

Les langues disponibles

17 - 19
PIÉTON
17 - 20
STOP
17 - 21
PHOTOCELLULES
22 - 23
TRANSFORMATEUR sortie alimentation transformateur (22 = 0 Vca - 23 = 230 Vca) ;
SÉLECTION
24
TENSION DE
FONCTIONNEMENT
25 - 26 - 27 AUX
28 - 29
ANTENNE
4. RÉGLAGES LOGIQUES

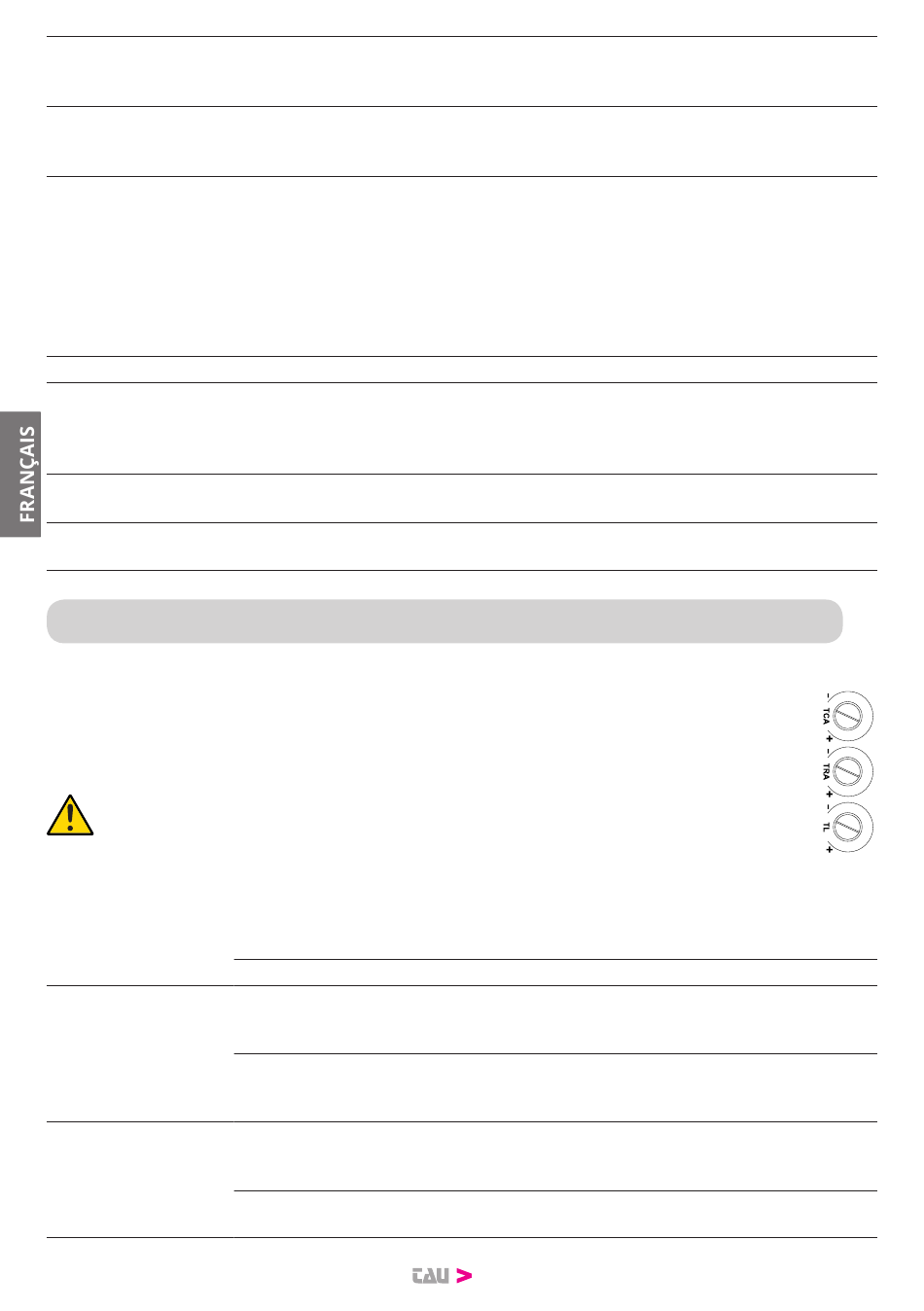

TRIMMERS
TRA
réglage retard deuxième moteur en fermeture d'1 à 16 secondes environ ;
TCA
réglage Temps de Fermeture Automatique : de 3 à 245 secondes environ (voir dip-
switch 1) ;
TL
réglage temps de travail de 4 à 64 secondes environ.
La logique de commande D727M est munie de la fonction « MÉMOIRE DES
TEMPS ». Cette fonction implique la nécessité de laisser s'achever la première
manœuvre jusqu'au bout sans interrompre la course du moteur (temps de tra-
vail réglé par le trimmer T.L.). En cas contraire couper l'alimentation de secteur,
attendre env. 5 S, réalimenter l'installation et répéter la procédure.
Dip-switchs
FERMETURE
1
AUTOMATIQUE
2
2 / 4 TEMPS
INTERVENTION
3
PHOTOCELLULES
EN OUVERTURE
entrée contact N.O. touche PIÉT. - Commande l'ouverture et la ferme-
ture partielles du moteur 1 et est réglée dans le fonctionnement par les
dip-switchs 2 et 4
entrée contact N.F. touche STOP - Arrête le portail quelle que soit la
position dans laquelle il se trouve en inhibant temporairement la fer-
meture automatique si elle est programmée (17 = COM - 20 = STOP) ;
entrée contact N.F. photocellule - intervient durant la fermeture ou
aussi durant l'ouverture, voir dip-switch 3 (17 = COM - 21 = PHOT) ;
Note : l'émetteur de la photocellule doit toujours être alimenté
par les bornes n° 13 et n° 15, dans la mesure où c'est sur lui que
s'effectue le contrôle du système de sécurité (phototest). Sans
cette connexion, la logique de commande ne fonctionne pas. Pour
éliminer le contrôle du système de sécurité ou quand on n'utilise
pas les photocellules, mettre le dip-switch 6 sur OFF.
entrée tension de fonctionnement sélectionnée ;
RÉGLAGE POUSSÉE MOTEUR
Plus la tension sélectionnée est élevée et plus la poussée exercée
par le motoréducteur est forte ;
entrée basse tension pour alimentation circuits auxiliaires et logiques
(25 = 0 Vca - 26 = 12 Vca - 27 = 24 Vca) ;
entrée antenne récepteur radio intégrée 433,92 MHz
(28 = MASSE - 29 = SIGNAL)
quand l'ouverture est terminée, la fermeture du portail est automatique
On
au bout du temps programmé sur le trimmer T.C.A. ;
Off
la fermeture nécessite une commande manuelle ;
quand l'automatisme fonctionne, une séquence de commandes d'ouver-
On
ture/fermeture induit le portail à une OUVERTURE-FERMETURE-OUVER-
TURE-FERMETURE, etc.
dans les mêmes conditions, la même séquence de commandes induit
Off
le portail à une OUVERTURE-STOP-FERMETURE-STOP-OUVERTURE-STOP,
etc. (fonction pas-à-pas) (voir aussi dip-switch 4) ;
durant la phase d'ouverture, la photocellule intervient en arrêtant le por-
On
tail jusqu'à l'élimination de l'obstacle détecté. En phase de fermeture,
provoque l'arrêt suivi de la réouverture totale du portail ;
durant la phase d'ouverture la photocellule n'intervient pas, tandis qu'en
Off
phase de fermeture elle se comporte comme en modalité ON ;
(17 = COM - 19 = PIÉT.) ;
24
