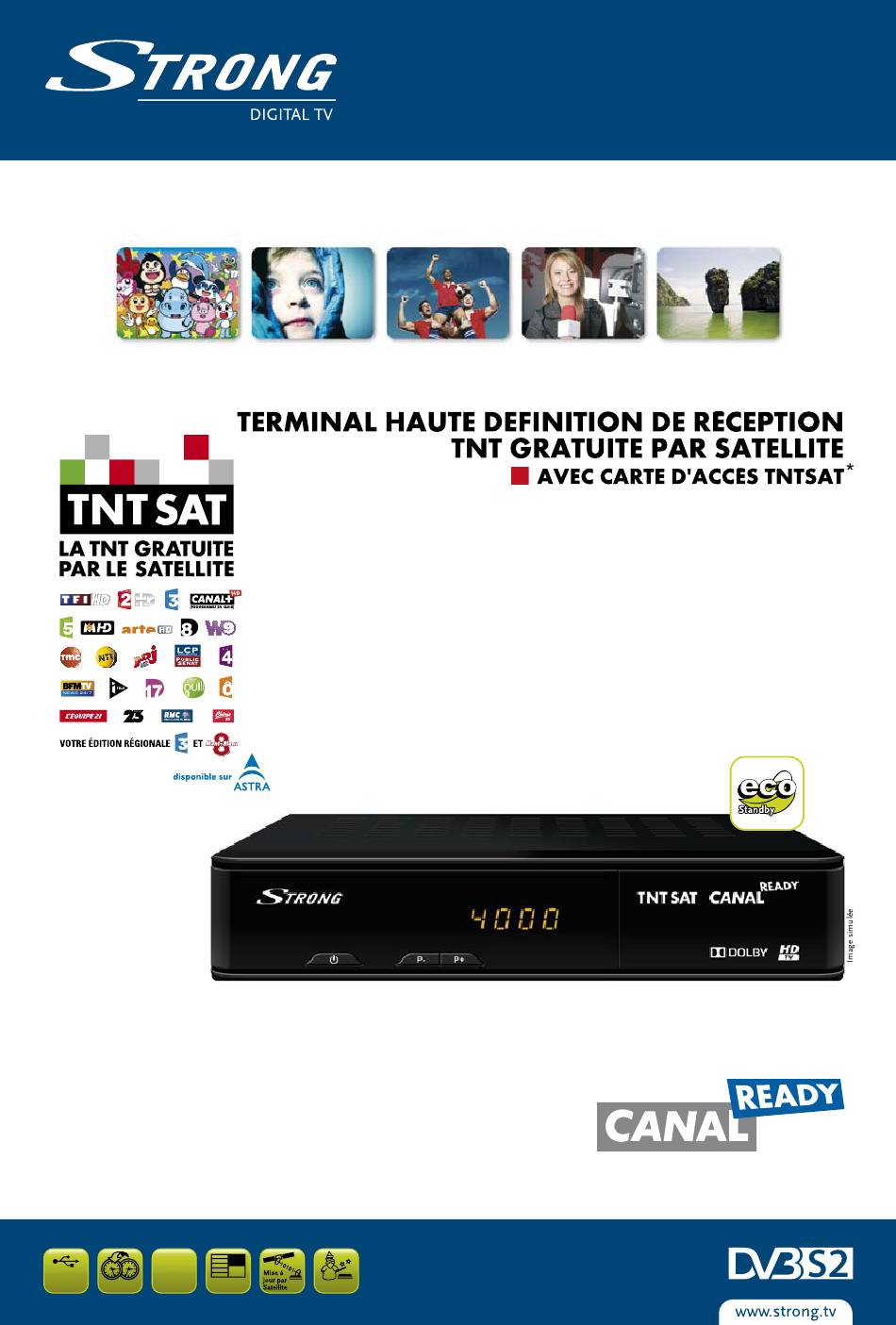

SRT 7402
Manuel d'utilisation
* Afi n d'assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l'issue de cette période,
les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site www.tntsat.tv )
Utilisation d'un décodeur et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profi t de
personnes physiques, pour un usage privé et personnel.
4000
USB
TV Info
Assistant
Enregistrement
Direct différé
Chaînes
www.tntsat.tv www.canalready.fr
Publicité
Table des Matières
Manuels Connexes pour Strong SRT 7402
Sommaire des Matières pour Strong SRT 7402
- Page 1 SRT 7402 Manuel d’utilisation * Afi n d’assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l’issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site www.tntsat.tv ) Utilisation d’un décodeur et d’une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profi t de...
- Page 2 Le terminal STRONG SRT 7402, est garanti 24 mois à partir de la date d’achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel. Vous trouverez dans cet emballage une carte d’accès Viaccess nécessaire à la réception des émissions.
-
Page 4: Table Des Matières
SOMMAIRE 1.0 IntROductIOn 1.1 Consignes de sécurité 1.2 Stockage 1.3 Installation de l’appareil 1.4 Accessoires 1.5 Utilisation d’un périphérique USB 2.0 VOtRE tERMInAl 2.1 Façade 2.2 Face arrière 2.3 Télécommande 2.4 Installation des piles 2.5 Utilisation de la télécommande 3.0 BRAnchEMEntS 3.1 Branchement TV 3.2 Branchement à... -
Page 5: Introduction
1.0 IntROductIOn 1.1 consignes de sécurité nE PAS InStAllER VOtRE tERMInAl: Dans une armoire exiguë ou insuffisamment ventilée, directement sur ou sous un autre „ „ appareil, ou bien encore sur une surface qui pourrait obstruer les ouïes d'aération. nE PAS ExPOSER lE tERMInAl Et SES AccESSOIRES: Aux rayons solaires directs, à... -
Page 6: Accessoires
(5 V/500 mA), dans ce cas il faut connecter une alimentation adaptée à votre terminal. STRONG ne peut pas garantir un bon fonctionnement avec tous les types de „... -
Page 7: Face Arrière
2.2 face arrière Voir Fig. 2 Entrée SAt Permet de raccorder le câble coaxial du convertisseur de fréquences de la parabole. Sortie SAt Permet de connecter un autre terminal (analogique ou numérique). Entrée extension infrarouge Permet de connecter une extension infrarouge (accessoire non inclus) connecteurs audio (gauche (g) et droit (d)) RcA Permet de relier votre terminal à... -
Page 8: Installation Des Piles
18. ch+/ch- Change le programme pour le programme précédent/suivant en l’absence de menu. 19. lISt Affiche la liste des satellites installés 20. uSB Ouvre la liste du lecteur de media 21. tExt Affiche la page de télétexte, le cas échéant. 22. -
Page 9: Branchement À L'amplificateur Audio Numérique
Voir Fig. 6 3.4 connecter et utiliser une extension IR Accessoire non inclus, disponible sur commande à support_fr@strong.tv. Une extension IR vous permet de placer le terminal hors de vue (dans un meuble) tout en pouvant le contrôler. Branchez le connecteur de l’extension IR à l’arrière du terminal. Placez le capteur IR de manière à... -
Page 10: Processus D'installation
REMARquE: Des barres indicatrices de puissance/qualité de signal de couleur rouge et hautes indiquent que votre parabole est dirigée sur le mauvais satellite. 4.4 Processus d’installation Cet écran montre la progression de l’installation des canaux. Lors de la première installation, le terminal cherche les chaînes correspondantes au bouquet de la carte à... - Page 11 REMARquE: L’ordre des canaux n’est modifié que dans la liste sélectionnée. Changer l’ordre des canaux dans une liste ne modifie pas l’ordre des canaux d’une autre liste. Par exemple, changer l’ordre dans la liste «Tous les canaux» ne modifiera pas celui de votre liste de préférences, et inversement. 5.1.2 Editer les favoris Accédez à...
-
Page 12: Edition Satellite
5.1.5 Explorateur fichier L’explorateur de fichier vous permet de lire les programmes préalablement enregistrés avec le terminal. Quand l’explorateur de fichier est actif, le nom de votre périphérique de stockage USB sera affiché à droite de la fenêtre. Appuyez sur OK ou 1 pour accéder à votre périphérique de stockage USB. Les fichiers compatibles avec le terminal seront affichés. - Page 13 5.2.2 Réglage des chaînes Ce menu vous permet de configurer les chaînes en clair de différents satellites. Satellite: Indique le nom du satellite N° satellite: Indique le N° du satellite utilisé, habituellement celui-ci correspond au N° de sortie DiSEqC à laquelle le satellite est connecté.
- Page 14 5.2.4 Edition satellite Ce menu permet d’éditer les noms, les angles, les localisations et les transpondeurs des satellites ainsi que d’ajouter de nouveaux satellites. Appuyez sur la touche ROugE pour supprimer le satellite sélectionné. Appuyez sur la touche VERtE pour éditer le satellite sélectionné. Appuyez sur la touche jAunE pour ajouter un nouveau satellite.
-
Page 15: Préférences
5.3 Préférences Le menu Préférences est composé les sous-menus suivants: Langues: Permet de changer la langue pour le Menu à l’écran (OSD), l’audio et les sous-titres Sortie TV: Permet de régler les paramètres vidéo et Audio du terminal selon votre TV Programmateur: Permet de programmer le terminal effectue certaines actions automatiquement comme la mise en marche ou en veille à... - Page 16 Cycle: Vous pouvez définir le cycle de l’action définie en mode horloge (1 fois, quotidien ou hebdomadaire). Date ou jour de début: Vous pouvez définir la date ou le jour de la semaine où débutera l’action programmée. Appuyez sur OK pour afficher le calendrier ou les jours de la semaine.
-
Page 17: Carte À Puce
5.4 carte à puce Quand la carte est en place, vous pouvez accéder à ce menu pour obtenir les informations sur l’activation des droits de la carte, régler le niveau de moralité et le code PIN. Niveau de moralité: Un certain contenu de programme n’est pas prévu pour des enfants. Choisissez un âge entre 0 et 15. -
Page 18: Pour Regarder La Télé Ou Écouter La Radio
7.0 POuR REgARdER lA télé Ou écOutER lA RAdIO 7.1 guide des programmes (EPg) L’EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l’EPG dépend de l’organisme de diffusion; le guide peut donc ne pas être disponible pour toutes les chaînes. En mode visualisation, appuyez sur le bouton EPg, le menu d’EPG apparaîtra. -
Page 19: Sélection De La Langue Audio
7.4 Sélection de la langue Audio Appuyez sur la touche AudIO de la télécommande. A l’aide des touches p q, sélectionnez dans la liste la langue souhaitée pour le son. A l’aide des touches t u, sélectionnez la voie pour le son: gauche, droite ou stéréo. Appuyer sur OK pour confirmer la sélection. -
Page 20: Dépannage
9.0 déPAnnAgE Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l’appareil comme indiqué ci-dessous. S’il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux. Symptôme cause Recours Les LED de la façade Le cordon d’alimentation... -
Page 21: Spécifications
10.0 SPécIfIcAtIOnS tuner Frontal: DVB-S/DVB-S2 Plage de fréquences d’entrée: 950~2150 MHz Niveau d’entrée RF: -65 ~ -25 dBm Impédance de signal d’entrée: 75 Ohms +/- 5% Puissance convertisseur: 13/18 V cc, 400 mA maxi, protégé contre les surcharges Versions DiSEqC: démodulateur Modulation: 8PSK, QPSK... - Page 22 Poids: 0.65 kg STRONG déclare que ce point est conforme aux exigences de base et aux autres dispositions et directives applicables 2004/108/EC et 73/23/EC, RoHS 2002/95/EC Le terminal est conforme à la norme EN 60065 Sujet à modification. En conséquence de la recherche et du développement continus, les spécificités techniques, le design et l’apparence du produit peuvent changer. Fabriqué sous licence de Dolby Laboratories.
