Hülsta MULTI-FORMA II Notice De Montage

Masquer les pouces Voir aussi pour MULTI-FORMA II:

Publicité

Liens rapides

Télécharger ce manuel
Montageanleitung
Assembly instruction
Notice de montage
Montagehandleiding
MULTI-FORMA II

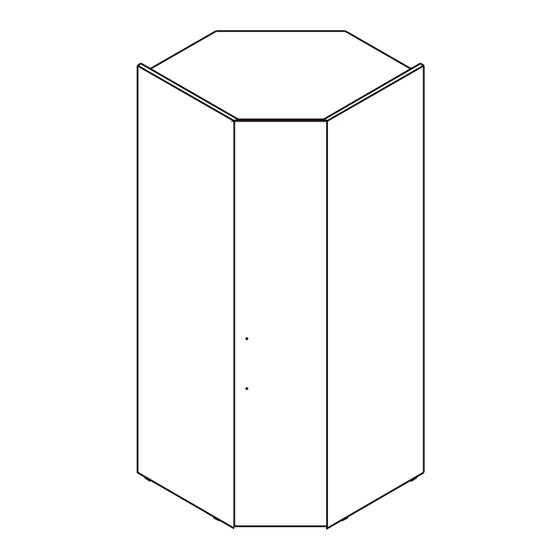

Eckschrank
Corner wardrobe
Armoire d'angle
Hoekkast
1585132
SERVICE
Stand: 22.06.2018
hülsta-werke
·
Karl-Hüls-Straße 1
·
48703 Stadtlohn
TEL +49 2563 86-0
·
FAX +49 2563 86-1417
www.huelsta.com

Publicité

loading

Manuels Connexes pour Hülsta MULTI-FORMA II

Sommaire des Matières pour Hülsta MULTI-FORMA II

  • Page 1 Montageanleitung Assembly instruction Notice de montage Montagehandleiding MULTI-FORMA II Eckschrank Corner wardrobe Armoire d‘angle Hoekkast 1585132 SERVICE Stand: 22.06.2018 hülsta-werke · Karl-Hüls-Straße 1 · 48703 Stadtlohn TEL +49 2563 86-0 · FAX +49 2563 86-1417 www.huelsta.com...
  • Page 2 INHALT CONTENTS TABLE DES MATIERS INHOUD Drehtüren Eckschrank 45° Montage · Assembly · Montage Montage · Hinge-door 45° corner wardrobe Armoire d‘angle 45° a portes · ouvrantes Draaideur-hoekkast 45° Drehtüren Eckschrank Montage 7-14 Vollzugriffecke 90° · Assembly · Montage Montage Hinge doors Corner wardrobe with ·...
  • Page 3 DREHTÜREN ECKSCHRANK 45° HINGE-DOOR 45° CORNER WARDROBE ARMOIRE D‘ANGLE 45° A PORTES OUVRANTES DRAAIDEUR-HOEKKAST 45° Montage darf nur durch fachkundiges Personal erfolgen Fitting has to be done by qualified personnel BB 660 Mat. Nr. 64260 Le montage doit uniquement être effectué par de main d´oevre spécialisée Montage uitsluitend door vakkundig personeel 6x35...
  • Page 4 P 4x 4x17 SEITE 4...
  • Page 5 Oben bündig Top flush Aligné en haut Boven in lijn P 4x 4x17 S 10x 3,5x35 1-12mm SEITE 5...
  • Page 6 Q 12x R 12x O 2x 3x17 6x35 Scharnier lösen Release the hinge Desserrez la charnière Scharnier verwijderen SEITE 6...
  • Page 7 DREHTÜREN ECKSCHRANK MIT VOLLZUGRIFFECKE 90° HINGE DOORS CORNER WARDROBE WITH ACCESSIBLE CORNER 90° PORTES OUVRANTES D‘ARMOIRE D‘ANGLE 90° AVEC ACCÈS TOTAL 90 DRAAIDEURHOEKKAST, VOLLEDIG TOEGANKELIJK Montage darf nur durch BB 1790 Mat. Nr. 1284600 BB 637 Mat. Nr. 64237 fachkundiges Personal erfolgen Fitting has to be done by qualified personnel...
  • Page 8 Korpusmontage: siehe Montageanleitung Mat.Nr. 1585131 Carcase assembly: see Assembly instructions Mat. no. 1585131 Montage du corps de l‘élément: voir notice de montage matériel n° 1585131 Rompmontage: zie montagehandleiding Mat.nr. 1585131 Vollzugriffecke mit Aufsatzschrank Full access corner with top section Angle à accès complet avec armoire de rehausse Volledig toegankelijk hoekelement met opzetkast Угловой...
  • Page 9 A 2x M6x35 Bei der Vollzugriffecke mit Aufsatzschrank werden alle Schrauben in diesem Schritt später montiert! In case of the full access corner with top section, all screws will be fitted later! En présence d’un angle à accès complet avec armoire de rehausse, toutes les vis seront mon- tées plus tard dans l’ordre suivant.
  • Page 10 Anbauelement Grundelement extension unit basic unit élément de complémentaire élément de base aanbouwelement basiselement 1-12mm SEITE 10...
  • Page 11 Grundelement Anbauelement basic unit extension unit élément de base élément de complémentaire basiselement aanbouwelement B 2x 4x35 H 4x 4x17 G 5x 4x15 O 2x F 5x Fest anziehen Tighten securely Serrez fortement Vast aandraaien SEITE 11...
  • Page 12 Bodeneverriegelung Locking of shelf Verrouillage de la tablette Plankbevestiging G 2x 4x15 F 2x Bodeneverriegelung Locking of shelf Verrouillage de la tablette Plankbevestiging SEITE 12...
  • Page 13 6x35 6x35 C1 8x SEITE 13...
  • Page 14 Scharnier lösen Release the hinge Desserrez la charnière Scharnier verwijderen SEITE 14...
  • Page 15 DREHTÜREN ECKSCHRANK MIT VOLLZUGRIFFECKE 90° (Aufsatzschrank) TOP HINGE DOORS CORNER WARDROBE WITH ACCESSIBLE CORNER 90°8 (Top wardrobe) PORTES OUVRANTES D‘ARMOIRE D‘ANGLE 90° AVEC ACCÈS TOTAL ( Armoire supérieure) 90 DRAAIDEURHOEKKAST, VOLLEDIG TOEGANKELIJK (Opzetkast) SEITE 15...
  • Page 16 SEITE 16...
  • Page 17 Fest andrücken! Press tightly! Presser fortement! Stevig aandrukken! Fest andrücken! Press tightly! Presser fortement! Stevig aandrukken! SEITE 17...
  • Page 18 allseitig bündig ausrichten Adjust flush all-round Aligner sur toutes les faces aan alle zijden vlak positioneren SEITE 18...
  • Page 19 allseitig bündig ausrichten Adjust flush all-round Aligner sur toutes les faces aan alle zijden vlak positioneren SEITE 19...
  • Page 20 SEITE 20...
  • Page 21 SEITE 21...
  • Page 22 Scharnier lösen Release the hinge Desserrez la charnière Scharnier verwijderen SEITE 22...
  • Page 23 KIPPSICHERUNG ANTI-TILT DEVICE PROTECTION CONTRE LE BASCULEMENT OMKIEPBEVEILIGING SEITE 23...
  • Page 24 GRIFF HANDLE POIGNEE GREEP SEITE 24...
  • Page 25 2x/3x Design F Design F Design F Design F 2x/3x Bitte den größeren Kantenradius 5 mm vom Griff nach außen Please choose the larger rim radius of 5 mm from handle to outside Bitte den größeren Veuillez positionner le bord Kantenradius 5 mm vom de la poignée avec le plus Griff nach außen...
