Description
Châssis pour le positionnement des collecteurs inté-
grés dans la couve rt u re, en re mplacement des tui-
les, dans la zone de placement des panneaux solai-
res, composé de tôles en aluminium encastrables et
d'installation facile, pour l'étanchéité à la pluie, solin
i n fé rieur en plomb modelable, étri e rs prépliés en
inox, pièces spéciales en aluminium, avec boulonne-
rie à assembler sur place.

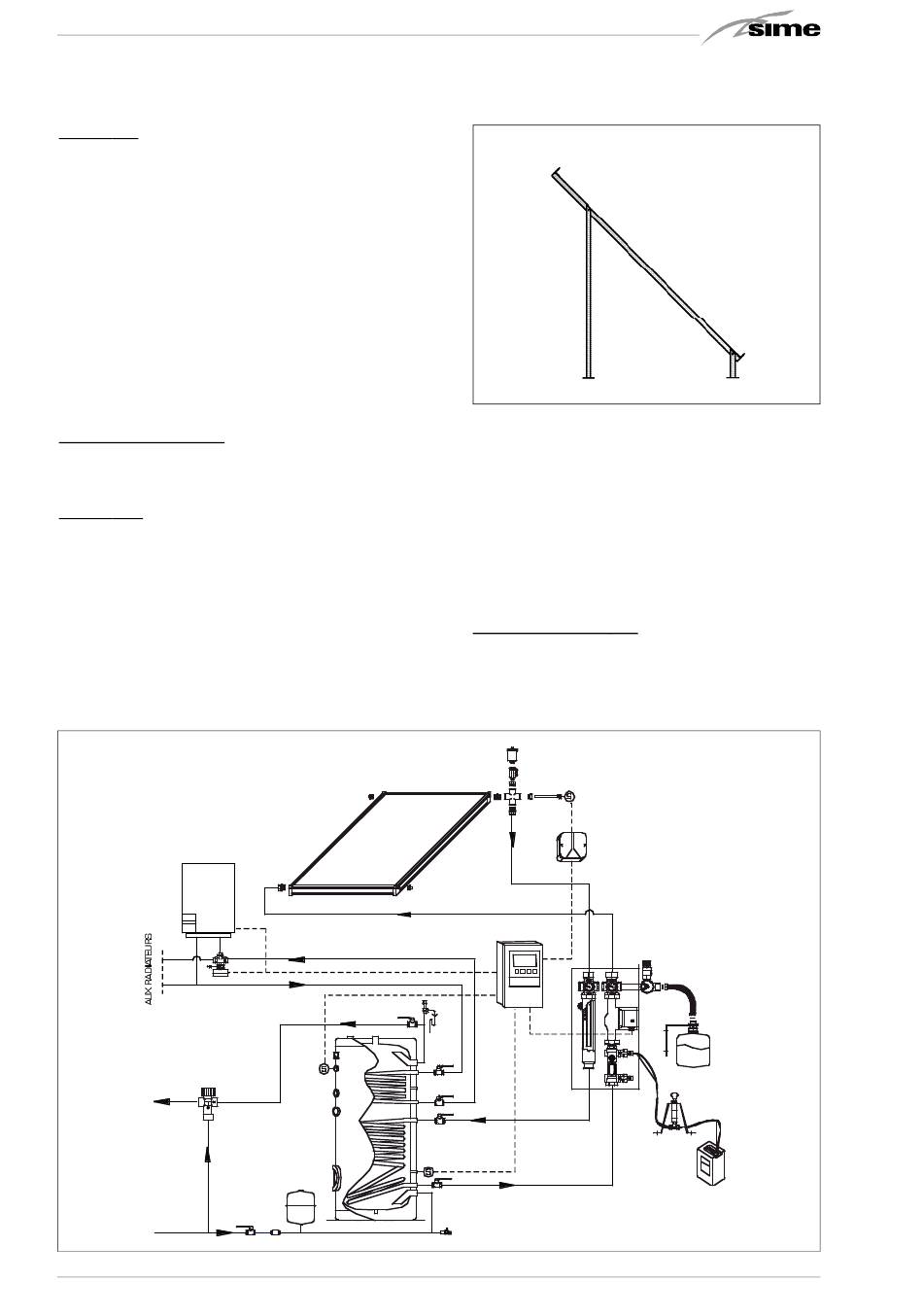

2 . 3 . 3 M o n ta ge collecte u rs sur toit plat avec
inclinaison à 45° (code 810 6 014 pour
E A SY SYSTEM 1-2 et code 810 6 015
pour EASY SYSTEM 3- 4/ 5- 6)
Indications pour le choix
Inclinaison conseillée pour structures utilisées toute
l'année.
Description
Châssis de support en acier galvanisé à chaud pour
toit plat ou pour te rrasse ou pour fi xation au sol à
45°, percé et avec boulonnerie à assembler sur
place.
2.4 BALLONS SOLAIRES
Les ballons solaires servent à accumuler l'énerg i e
recueillie par les panneaux solaires pendant les heu-
CHAUDIÈRE CHAUFFAGE
CALDAIA
UNIQUEMENT
SOLO RISCALDAMENTO
VM1
MÉLANGEUR THERMOSTATIQUE
MISCELATORE TERMOSTATICO
VERS
ALL'UTILIZZO
L'UTILISATION
VASE
VASO ESPANSIONE
EXPANSION
SANITARIO
SANITAIRE
DU RÉSEAU
DALLA RETE
COLLECTEUR
COLLETTORE SOLARE
SOLAIRE
SOUPAPE DE SÉCURITÉ
VALVOLA DI SICUREZZA
RÉGLAGE 6 BAR
TARATA 6 BAR
S3
BALLON SOLAIRE
BOLLITORE SOLARE
S2
Sur toit plat avec inclinaison à 45°
res d'ensoleillement et à la céder quand elle est utile
à l'usager (ex. l'énergie solaire s'accumule la journée
et s'utilise le soir) comme une batterie (pile).
Les systèmes à circulation fo rcée E A SY SYST E M
sont fournis avec ballon sanitaire modèle BS 2S -C.
.
2.4. 1 Ballons avec 2 serpentins fi xes mod. BS 2S -C
Indications pour le choix
Ballon solaire avec un serpentin fi xe pour le circ u i t
solaire (dans la partie basse) et un serpentin (dans
la partie haute) pour l'appoint par une chaudière de
chauffage uniquement.
S1
MODULE DE PROTECTION
MODULO DI PROTEZIONE
CONTRE LE SURVOLTAGE
DA SOVRAVOLTAGGIO
SOLTERM
GROUPE SOLAIRE
GRUPPO SOLARE
5
4
3
60
60
40 ∞C
80
40
∞C
80
2
20
100
20
100
1
0
120
0
120
0
bar
Pc
POMPE DE
POMPA DI
CHARGEMENT
CARICAMENTO
MANUALE
MANUELLE
6
7
8
9
10
VASE D'EXPANSION
VASO D'ESPANSIONE
SOLARE
SOLAIRE
7
