1. FONCTIONNEMENT GÉNÉRAL
Le collecteur doit tra n s fo rm e r, avec la plus gra n d e
e ffi c a c i té possible, l'énergie solaire en ch a l e u r. La
radiation lumineuse traverse la couverture transpa-
re n te (ve rre tre mpé anti-re fl et) et arri ve à l'absor-
beur (plaque absorbante) où elle se tra n s fo rme en
chaleur.
Le système à faisceau tubulaire ex t rait l'énerg i e
c a ptée par la plaque absorbante grâce à un fl u i d e
caloporteur.
Étant donné le décalage temporel entre la présence
de radiation solaire et la consommation d'énergie, il
e st nécessaire d'accumuler l'énergie solaire pen-
dant les heures du jour, pour la re n d re disponible
quand nécessaire : par exemple le soir, au moyen du
ré s e rvoir d'accumulation spécifi que pour insta l l a-
tions solaires.
Pour transférer l'énergie des collecteurs solaires au
ré s e rvoir d'accumulation (si, par exe mple, il est
placé plus bas par rapport à la zone d'emplacement
CHAUDIÈRE CHAUFFAGE
CALDAIA
UNIQUEMENT
SOLO RISCALDAMENTO
VM1
MÉLANGEUR THERMOSTATIQUE
MISCELATORE TERMOSTATICO
VERS
ALL'UTILIZZO
L'UTILISATION
VASE EXPANSION
VASO ESPANSIONE
SANITARIO
SANITAIRE
DU RÉSEAU
DALLA RETE

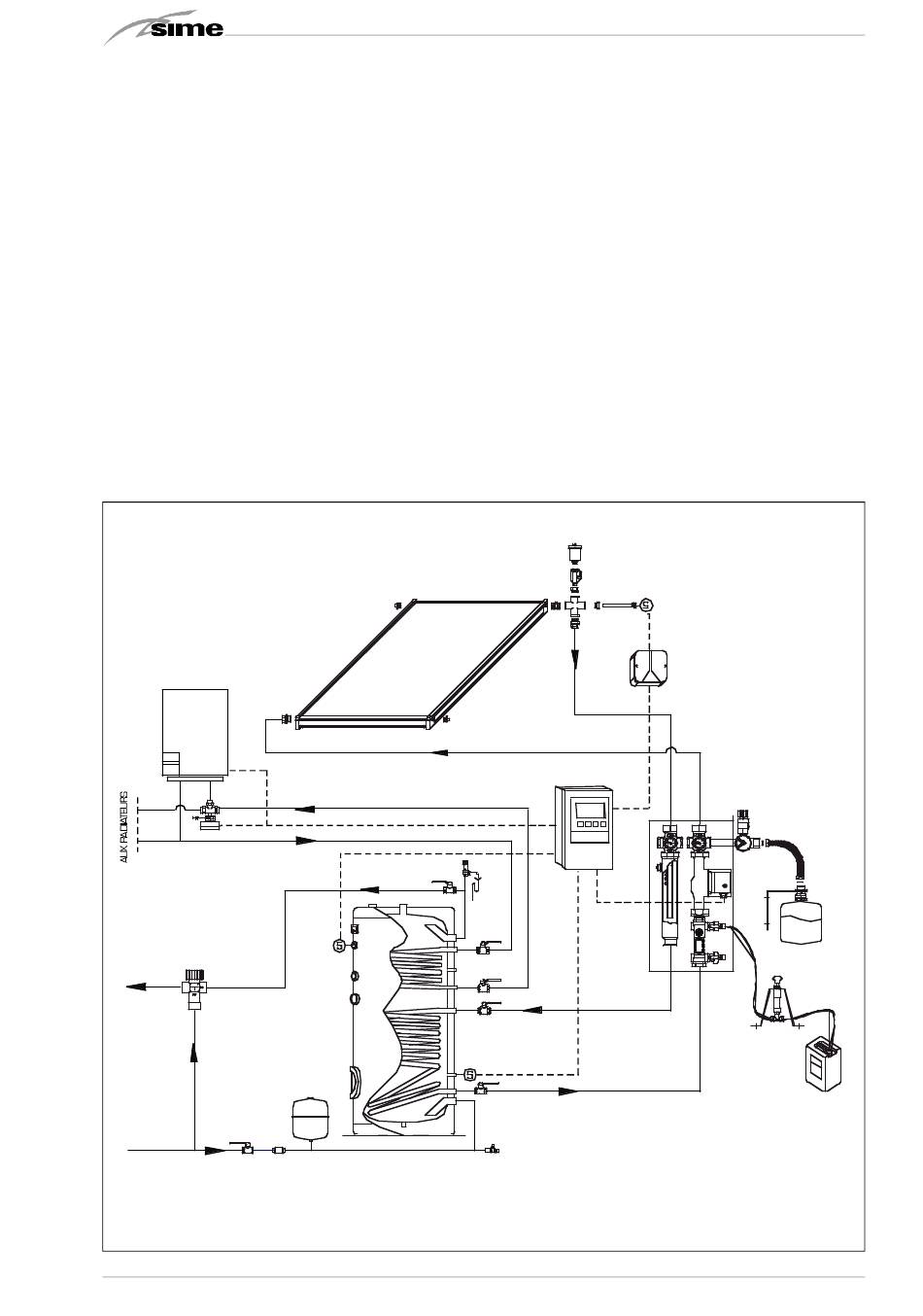

Exemple installation solaire thermique à circulation forcée pour la production d'eau chaude sanitaire
4
COLLECTEUR SOLAIRE
COLLETTORE SOLARE
SOUPAPE DE SÉCURITÉ
VALVOLA DI SICUREZZA
RÉGLAGE 6 BAR
TARATA 6 BAR
S3
BALLON SOLAIRE
BOLLITORE SOLARE
du parc solaire), il est nécessaire d'intro d u i re une
pompe dans le circuit hydraulique solaire qui pourvoi-
ra à faire circuler un fluide caloporteur (eau et anti-
gel). Le fluide caloporteur, se réchauffant à l'intérieur
des collecteurs solaires, transmet la chaleur à l'ac-
c u m u l a teur à tra ve rs un éch a n geur de ch a l e u r
(nécessaire pour séparer le mélange d'eau et de gly-
col dans le circuit primaire de l'eau sanitaire dans le
ré s e rvoir d'accumulation). La pompe de ci r c u l a t i o n
e st commandée par une unité de commande élec-
tronique.
Les installations à circulation fo rcée peuvent être
utilisées non seulement pour la production d'eau
chaude sanita i re, mais aussi pour l'appoint de l'in-
stallation au chauffage à basse température à pan-
neaux radiants.
Toutes les installations solaires sont intégrées avec
une installation traditionnelle qui ga rantit le besoin
d'énergie les jours sans rayonnement solaire.
