PROFIL 4

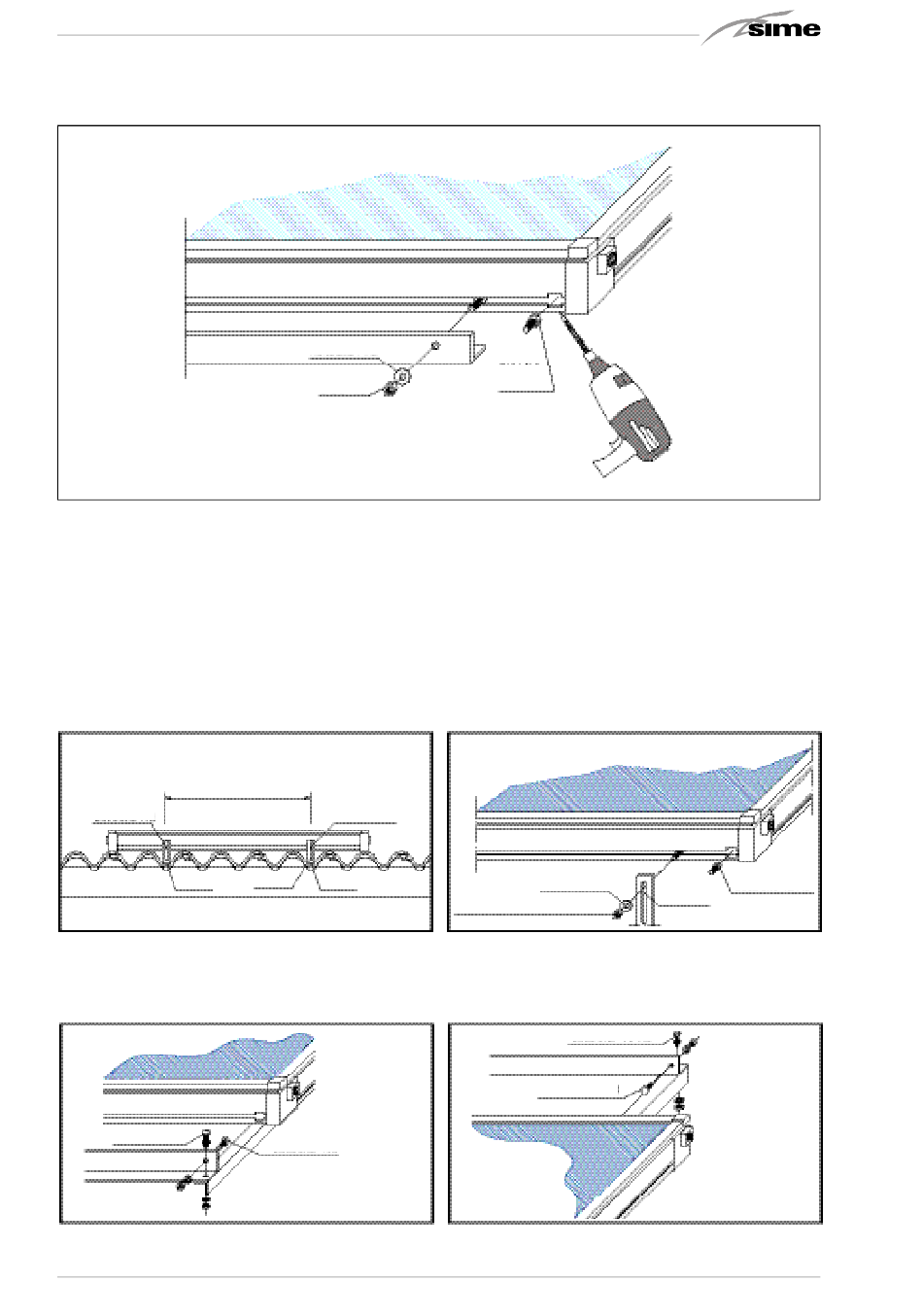

Fig. 4. 1 .4: Exemple avec typologie étriers 45°
4.2 SYSTÈMES DE FIXATION
• E xe mples plus communs d'installation des collec-
te u rs solaires. To u j o u rs se ré fé rer aux inst ru c-
tions jointes au système de fixation commandé.
A. FIXATION COLLECTEUR SOLAIRE PARALLÈLEMENT À LA PENTE
ENVIRON 60 cm
BOULON M8
ÉTRIER
Fig. 2.2-2A : Panneau CSA 120 - Vue frontale
B. FIXATION COLLECTEUR SOLAIRE AVEC INCLINAISON DE 45 ° SUR TOIT PLAT
BOULON M8
Fig. 2.2-4A : Panneau CSA 120 - Vue inférieure
PANNEAU
RONDELLE M8
ÉCROU M8
BOULON M8
FENTE
ÉTRIER
BOULON M8
BOULON
TE M8
• Dans le cas des panneaux solaires avec le bac in
aluminium anodisé, après avoir introduit les bou-
lons M8 (pour la fixation du collecteur aux étriers
de fi xation) dans la fe n te supéri e u re, injecter du
silicone au niveau des cornières en plastique.
RONDELLE M8
ÉCROU AUTOBLOQUANT M8
Fig. 2.2-2B : Panneau CSA 120 - Vue inférieure
BOULON TE M8
BOULON TE M8
Fig. 2.2-4B : Panneau CSA 120 - Vue supérieure
BOULON TE M8
FENTE
ÉTRIER
