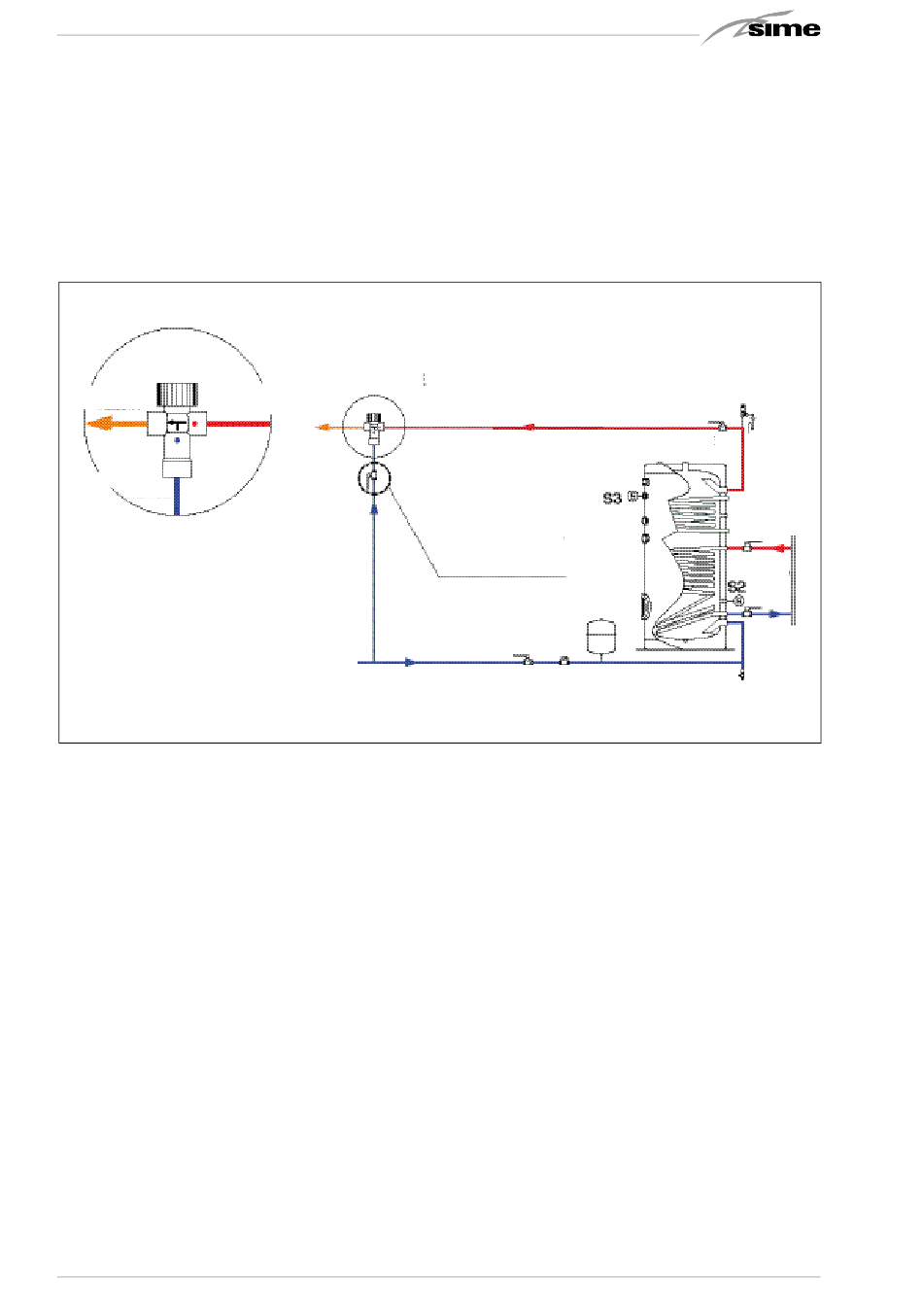

4.8 MÉLANGEUR
THERMOSTATIQUE
• Le mélangeur th e rm o sta t i que doit être insta l l é
à la sortie du ballon sanita i re, avant que l'eau
n'aille dans l'appareil (pour év i ter les brûlure s
aux personnes), confo rmément à ce qui est
MÉLANGEUR
EAU CHAUDE
VERS L'UTILISATION
SANITAIRE
MÉLANGÉE
EAU FROIDE
SANITAIRE
DU RÉSEAU
4.9 RACCORDEMENT DISPOSITIFS
ÉLECTRIQUES
• L ' i n stallation des sondes de te mp é ra t u re de l'unité
de commande et la pose des câbles corre s p o n d a n t s
p e u vent être réalisées par le plombier ; alors que le
ra c c o rdement au réseau 220 V, l'alimentation du cir-
c u l a te ur solaire et des vannes moto risées doit être
e ffectuée par un électricien auto risé, confo rm é m e n t
à la ré gl e m e n tation en vigueur, en re s p e c tant les
i n st ructions spécifi ques jointes avec la fo u rn i t u re de
l ' i n stallation.
• Pour év i ter les mauvais fonctionnements des
MÉLANGEUR
VERS
L'UTILISATION
VANNE À BILLE
POUR ÉQUILIBRAGE
CIRCUIT
DU RÉSEAU
reporté dans le schéma d'installation joint (voir
exemple sur le côté).
• Pour un bon mélange, il est imp o rtant que la
pression du circuit eau chaude et la pression du
circuit eau froide ne soient pas trop différentes
entre elles.
VASE D'EXPANSION
SANITAIRE
sondes, il est conseillé de :
1. Ne pas poser les câbles des sondes de tempé-
ra t u re dans une tuya u te rie où il y a déjà une
ligne à 200 Volt ;
2. Utiliser des câbles blindés ;
3. Pour éte n d re le câble de la sonde collecte u rs ,
utiliser un câble qui résiste aux hautes tempé-
ratures (ex. câble silicone).
• Il est conseillé de relier le treillis de support des
collecteurs solaires et les conduites à l'installation
de masse à la terre de la maison.
BALLON
SOLAIRE
CIRCUIT
SOLAIRE
25
