5.2
CONTRÔLE DE L'ÉTANCHÉITÉ
• Conclure la phase de rinçage en fermant le robi-
net (3) et faire monter la pression à l'intérieur du
c i rcuit solaire jusqu'à l'obtention d'une pre s s i o n
égale à 0,2 bar en moins par rapport au réglage
de la soupape de sécuri té (par exe mple soupape
de sécurité 6 bar, essai à faire à 5,8 bar).
Fermer le robinet (1) puis fermer aussi le robinet
de l'eau.
• Ouvrir le robinet d'arrêt (2). Régler dans l'unité de
commande le fonctionnement manuel de la
p o mpe du circuit solaire, ouvrir les ro b i n et s
d'arrêt des purgeurs d'air et faire sortir tout l'air
du circuit solaire, en agissant manuellement aussi:
– sur la couverture, en enlevant le petit bouchon
du purgeur d'air et en faisant pression avec la
pointe d'un tournevis ;
– sur la centrale th e rm i que, au moyen du déga-
zeur contenu dans le groupe solaire.
V é ri fier de nouveau la pression et éventuellement la
ré tablir en ouvrant le ro b i n et (1) et le ro b i n et de
l ' e a u .
• Contrôler soigneusement à vue tous les tuyaux et
les raccords, pour vérifier qu'ils ne présentent pas
de perte, et laisser l'installation sous pression pen-
dant quelques heures pour vérifier toute éventuel-
le chute de pression.
• Il est possible de faire fonctionner l'installation pen-
dant une période d'essai avec seulement de l'eau
en circulation pour vé ri fier de façon adéqu a te la
p résence d'éventuelles pertes, si les conditions
atmosphériques ne présentent pas le risque de gel.
• Il arri ve souvent que de nouvelles insta l l a t i o n s
gèlent parce que le pro p ri é ta i re ach è te l'antige l ,
mais ne l'introduit pas dans l'installation.
Pour éviter ces problèmes, s'assurer que l'antigel
a effectivement été introduit.
5.3
VIDER LE CIRCUIT SOLAIRE
• Relier les deux ro b i n ets au moyen d'un tuyau en
caoutchouc dans un sceau pour la purge et faire
vider l'installation. La qu a n t i té d'eau peut être
mesurée et utilisée pour la préparation du mélan-
ge d'eau et de glycol. Pour permettre la vidange, il
faut ga rder les purge u rs d'air ouve rts pour fa i re
e n t rer l'air en faisant éventuellement pre s s i o n
avec un tournevis pour faciliter l'opération.
• Il est nécessaire de s'assurer que to u te l'eau
chargée dans le circuit est sortie de l'installation,
pour éviter qu'elle ne gèle et endommage le pan-
neau.
5.4
REMPLIR LE CIRCUIT SOLAIRE
• Avant de re mplir le circuit, il faut vé ri fi e r la pre s s i o n
de ch a rge du vase d'expansion, avec un manomè-
t re ou avec une pompe pour bicyc l et te, qui doit
ê t re env i ron de 0,3 bar en moins par ra p p o rt à la
p ression de ch a rge à froid de l'insta l l a t i o n
• Si on prévoit d'utiliser l'antigel, il faut mélange r
l'eau et le glycol dans un récipient avant de le char-
ger dans l'installation.
Le pourcentage de glycol dépend de la températu-
re minimum pouvant être atteinte dans la zone où
l ' i n stallation sera placée (obtenue à partir des
données histo ri ques re l a t i ves aux te mp é ra t u re s
minimums de la zone). Cet te te mp é ra t u re doit
être réduite d'au moins 10 autres degrés, car le
panneau peut se refroidir d'environ 6-7 °C en plus
de la température ambiante.
Par sécuri té, aj o u ter de l'antigel jusqu'à atte i n-
d re un volume de ce dernier égal à 40 % du
m é l a n ge total (et non infé ri e u r, indépendam-
ment du degré de protection, afin d'avoir une
fonction inhibitrice efficace contre la corro s i o n
des conduites).
TOUTE ÉVENTUELLE RUPTURE DUE À LA GLACE
N'EST PAS COUVERTE PAR LA GARANTIE.
• La pression de chargement à froid de l'installation
doit être 1,2 - 1,5 bar dans le collecteur solaire.
Si le point de chargement de l'installation est dans
la centrale thermique, il faut aussi ajouter la pres-
sion provenant de la diffé rence hy d ro sta t i qu e
e n t re la centrale et le collecteur solaire. Pa r
exemple, si le groupe de collecteurs se trouve sur
la couve rt u re, à une hauteur d'env i ron 6 m par
ra p p o rt à la centrale th e rm i que, puisque 6 m =
0,6 bar, l'installation devra être chargée à 2, 1 bar
(15,5 + 0,6 bar).
COLLECTEUR SOLAIRE
GROUPE DE
RÉGLAGE
SOLAIRE
VERS
L'ÉCHANGEUR
SOLAIRE

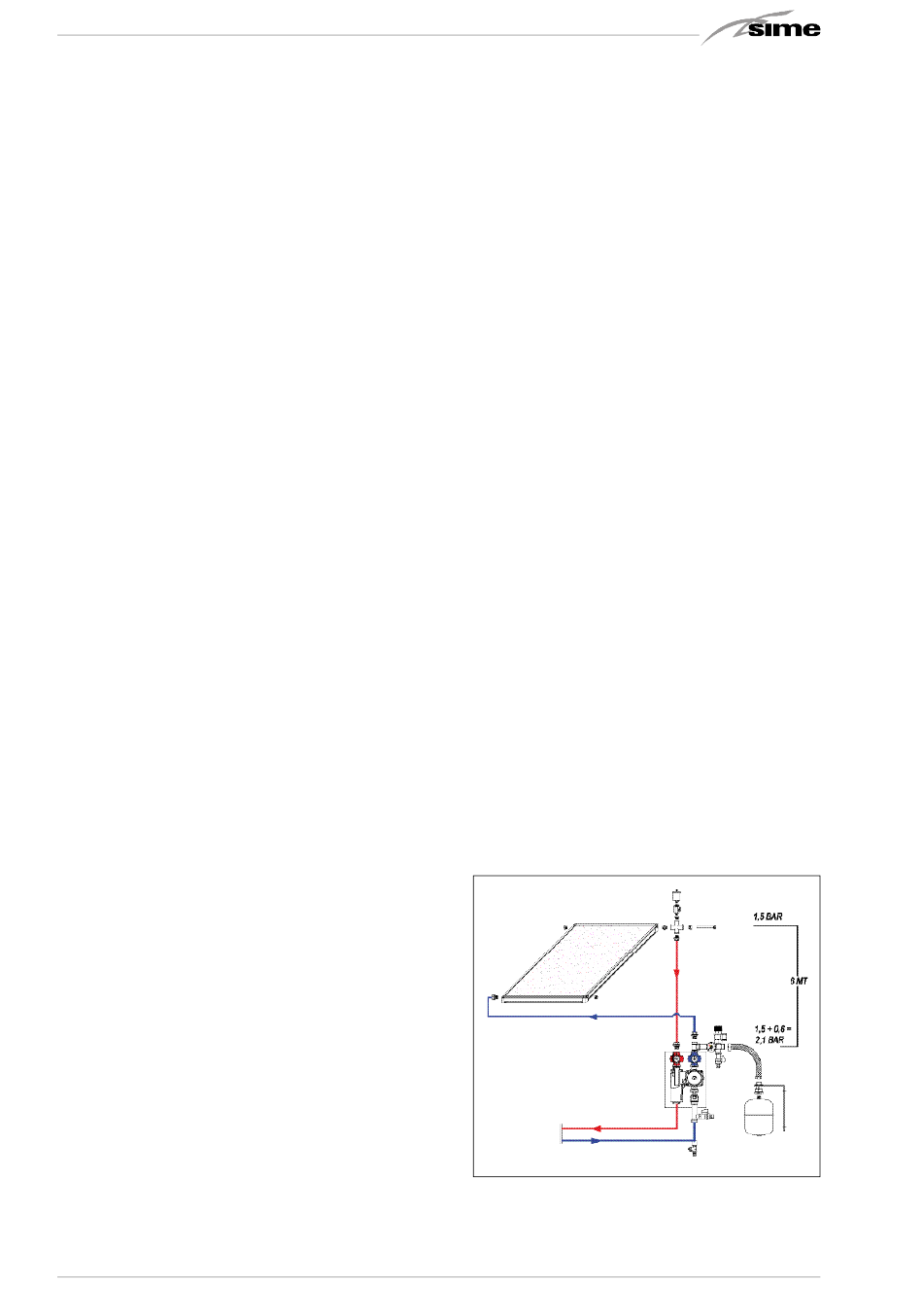

Fig. 5.4-1: Mise sous pression du circuit solaire
• Le re mp l i s s a ge doit être effectué de la manière
indiquée ci-dessous (voir fig. 5.4-2):
