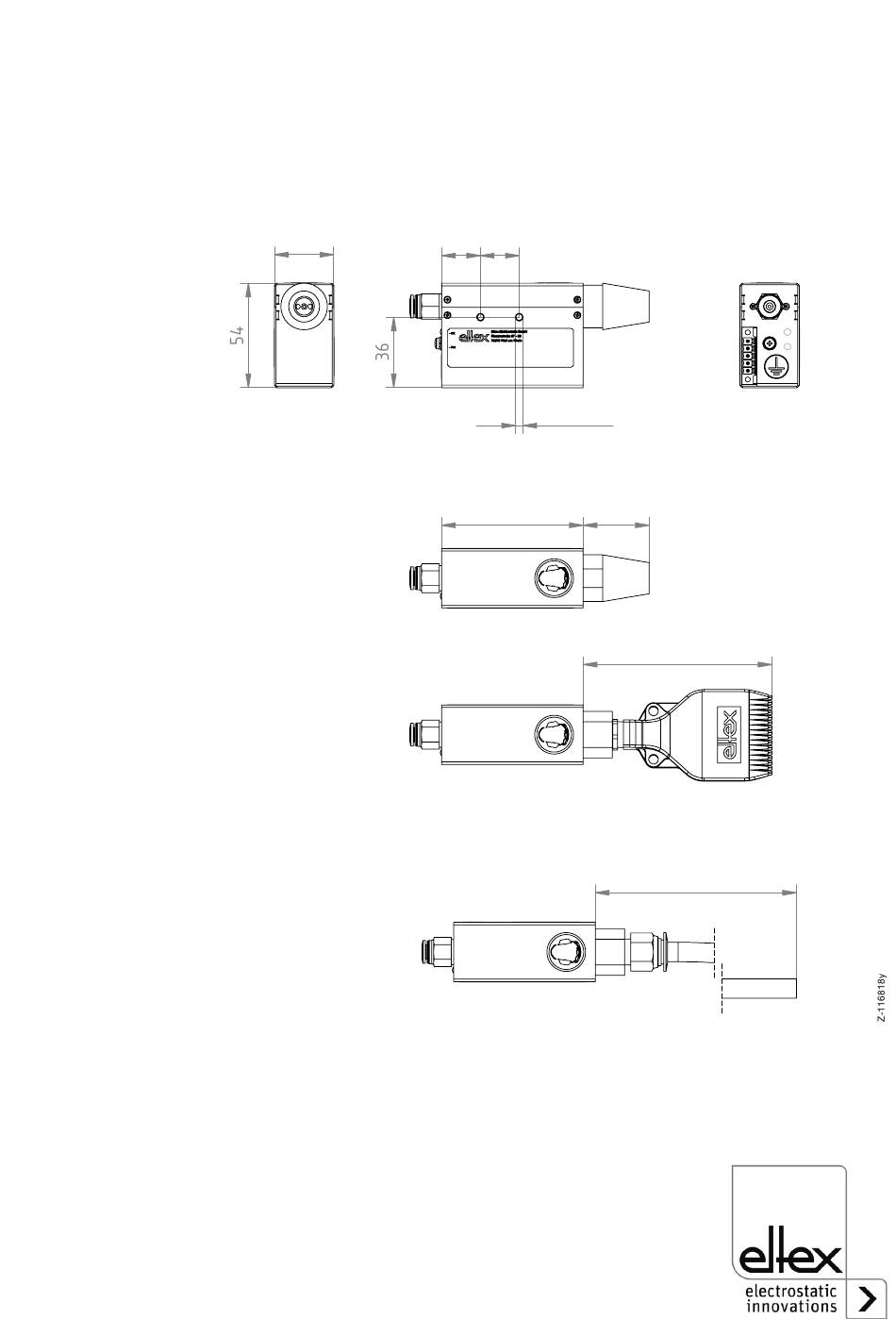

Fig. 2:
Cotes de montage
d'unité d'ionisa-
tion soufflante
STATICJET RX22
BA-fr-2083-1909_RX22

3. Installation et montage

3.1 Montage d'unité d'ionisation soufflante STATICJET RX22
Les connexions et raccords de l'unité doivent toujours rester accessibles
et il doit être toujours possible de contrôler les diodes d'affichage.

Le carter comporte des deux côtés resp. 2 orifices filetés M4 pour le mon-
tage d'unité d'ionisation soufflante STATICJET RX22. La profondeur de
vissage maxi est de 5 mm (cotes de montage : voir Fig. 2).

0 [


11
