14 • Mise en service
V 02/13
Point de référence
A chaque mise en service consécutive à une coupure de la tension d'ali-
mentation, il faut procéder à un nouveau référencement de l'axe (voir
"Point de référence et butées mécaniques"). Lorsque le point de réfé-
rence est atteint, le réciprocateur effectue les mouvements définis sur
l'unité de contrôle du réciprocateur.
Avant la mise en service du réciprocateur, la limite de la course supé-
rieure doit être réglée à l'unité de contrôle du réciprocateur (consulter à
cet effet le mode d'emploi de l'unité de contrôle du réciprocateur).
Attention:
Un mauvais réglage de la limite supérieure de la course risque
d'endommager la cabine, le réciprocateur et/ou les applicateurs!

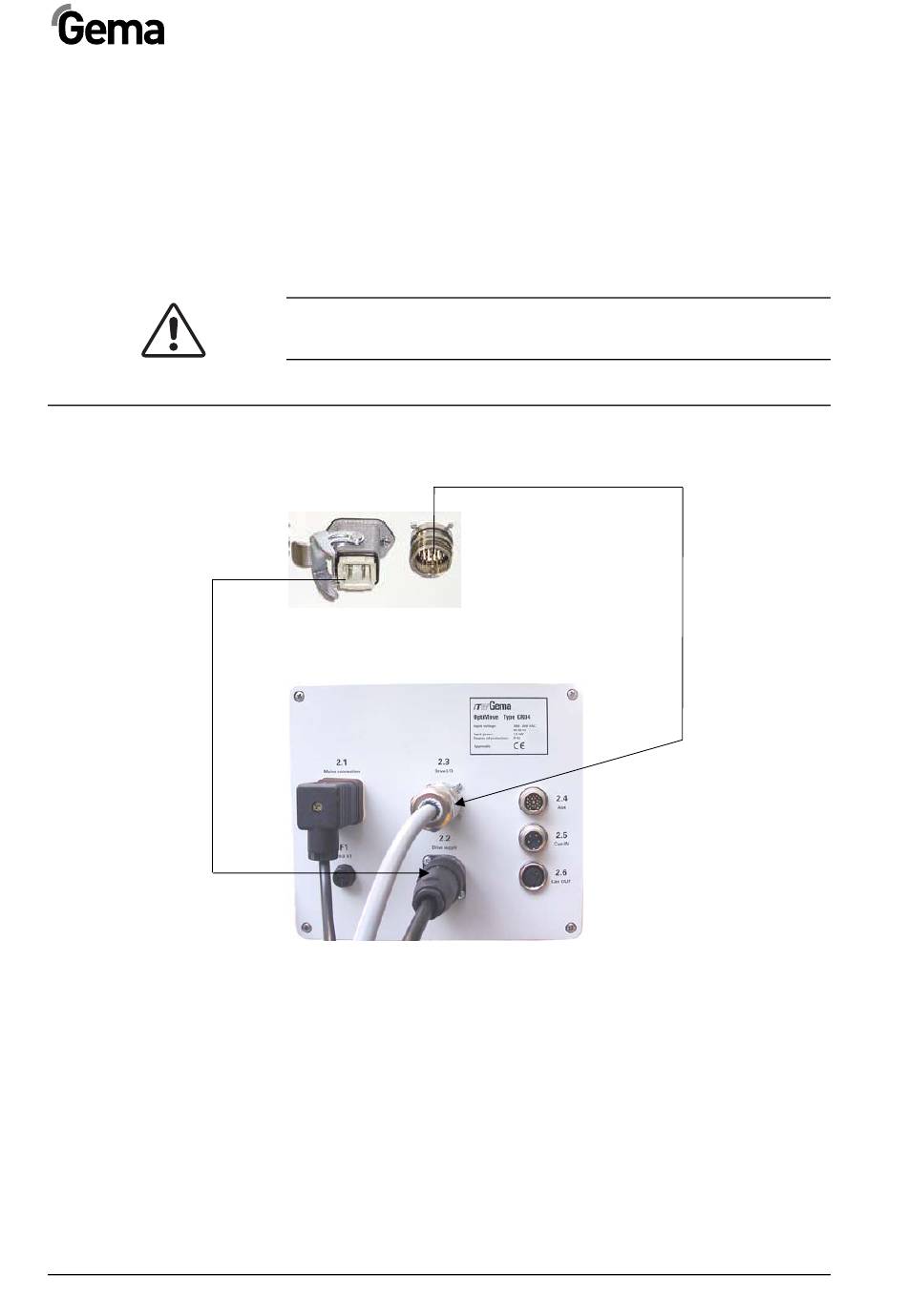

Réciprocateur ZA06 - raccordements
Unité de contrôle OptiMove - raccordements
Connecter l'adaptateur secteur ZA06 avec le câble d'alimen-
-
tation ZA06 au raccord 2.2 Drive supply de l'unité de con-
trôle du réciprocateur
Connecter le raccord ZA06 Drive I/O et le raccord 2.3 Drive
-
I/O de l'unité de contrôle du réciprocateur avec le câble de
signalisation ZA06
Réciprocateur ZA06
