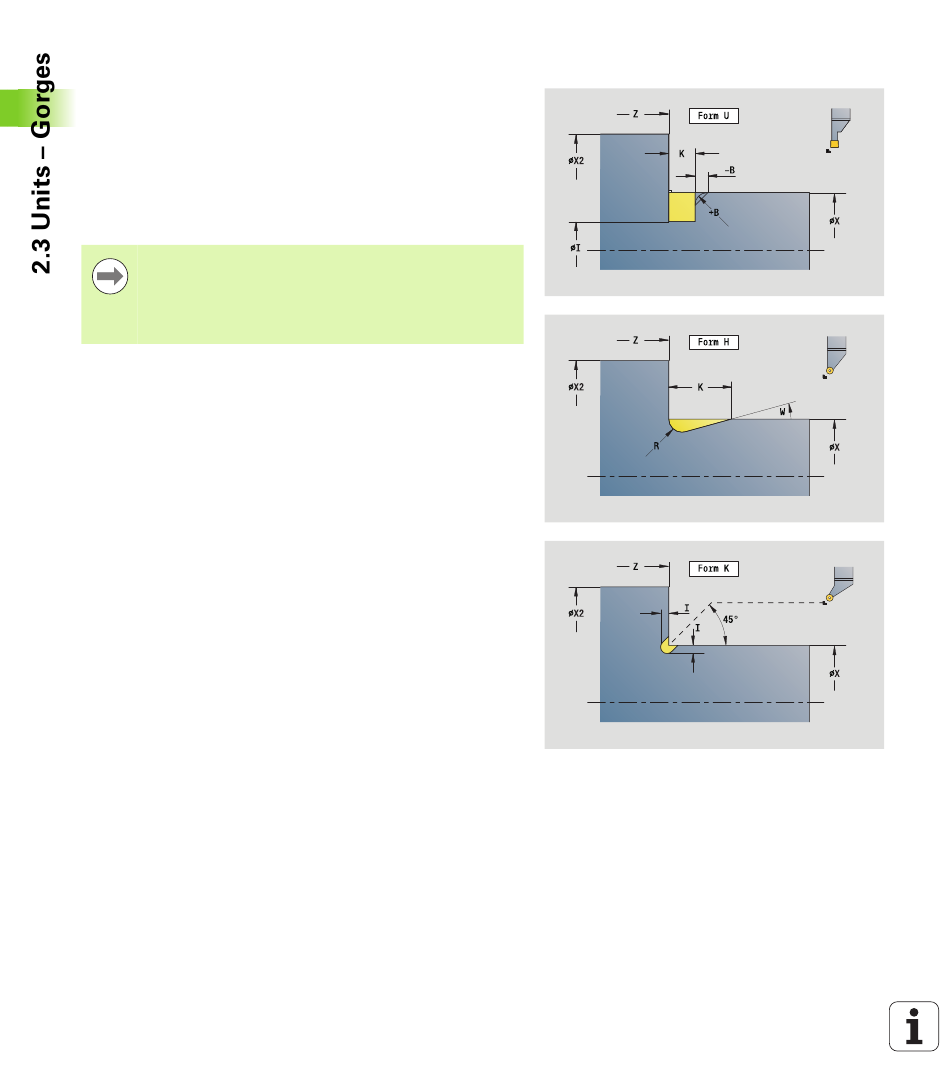

Unit "Dégagement de forme H, K, U"
L'Unit crée en fonction de KG l'un des dégagements suivants:

Forme U : l'Unit crée le dégagement et réalise la finition de la
surface transversale adjacente. Au choix un chanfrein/arrondi peut
être créé.

Forme H: Le point final du dégagement est calculé en fonction de
l'angle de plongée.

Forme K: La forme de contour usinée dépend de l'outil utilisé car
une seule passe linéaire est exécutée selon un angle de 45°.

Choisissez d'abord le mode de dégagement KG et indiquez
ensuite les valeurs pour le dégagement sélectionné.

La Commande numérique modifie également les
paramètres ayant les mêmes lettres d'adresse pour les
autres dégagements. Ne modifiez pas ces valeurs.
Nom de l'unit : G85x_H_K_U / cycle : G85 (voir page 319)
Formulaire Contour
KG Type de dégagement

Forme U : cycle G856 (voir page 324)

Forme H : cycle G857 (voir page 325)

Forme K : cycle G858 (voir page 326)
X1, Z1 Sommet d'angle du contour (X: cote au diamètre)
Dégagement de forme U
X2 Point final épaulement (cote au diamètre)
I Diamètre du dégagement
K Longueur du dégagement
B Chanfrein/arrondi

B\>0: rayon de l'arrondi

B<0: longueur du chanfrein
Dégagement de forme H
K Longueur du dégagement
R Rayon dans l'angle du dégagement
W Angle de plongée
Dégagement de forme K
I Profondeur du dégagement (cote de rayon)
Autres formulaires : voir page 60
78
Accès à la base de données technologiques :

Type d'usinage : finition

Paramètres variables: F, S
Units smart.Turn
