Arc de cercle plan XY, G172/G173 Géo

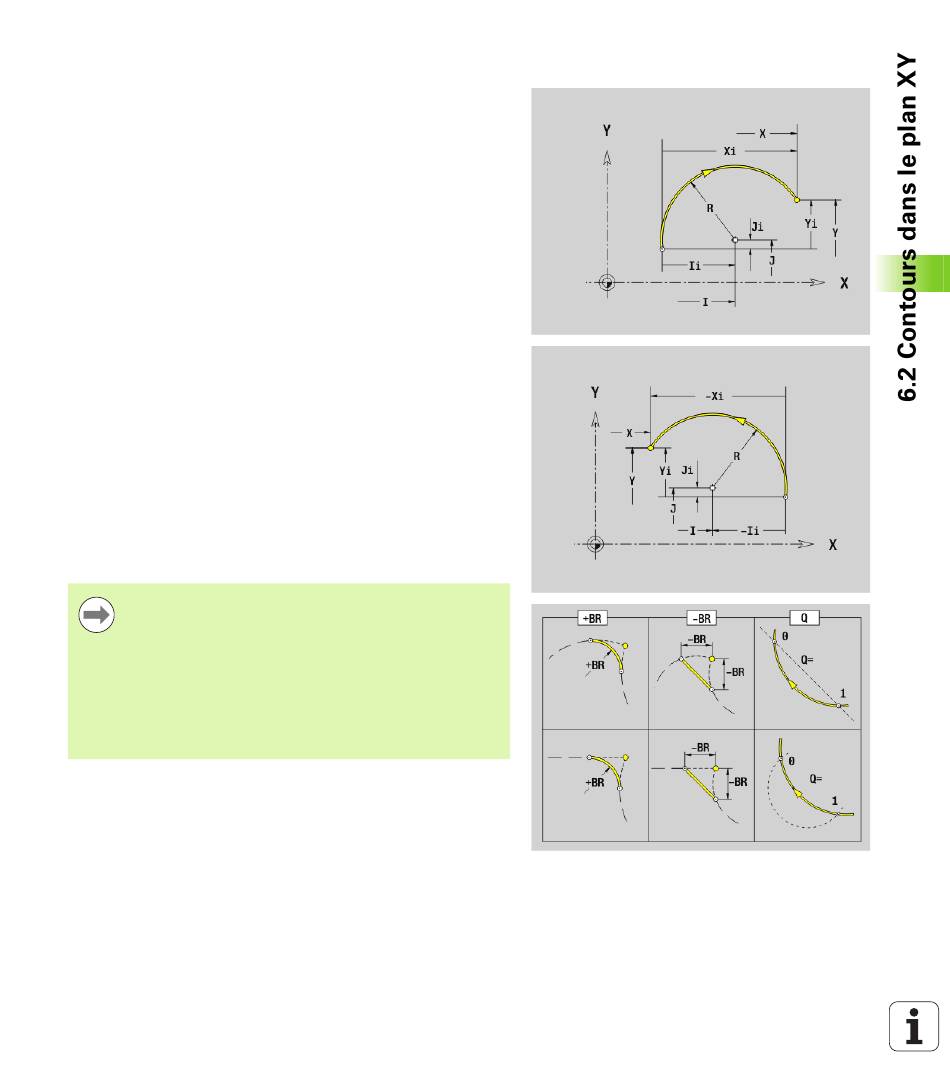

La fonction G172/G173 définit un arc de cercle dans un contour du
plan XY. Sens de rotation: voir figure d'aide
Paramètres
X Point final (cote du rayon)
Y Point final
R Rayon
I Centre dans le sens X (cote de rayon)
J Centre dans le sens Y
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):

0: point d'intersection proche

1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.

aucune donnée : raccordement tangentiel

BR=0: Raccordement non tangentiel

BR\>0: Rayon de l'arrondi

BR<0: Largeur du chanfrein
PZ Point final (rayon polaire ; référence : point zéro pièce)
W Point final (angle polaire ; référence : point zéro pièce)
PM Centre (rayon polaire ; référence : point zéro pièce)
WM Centre (angle polaire ; référence : point zéro pièce)
AR Angle initial (angle perpendiculaire à l'axe rotatif)
AN Angle final (angle perpendiculaire à l'axe rotatif)
Programmation

X, Y : en absolu, en incrémental, avec effet modal ou "?"

I, J : absolu ou incrémental

PZ, W, PM, WM : absolu ou incrémental

ARi : angle de l'élément précédent

ANi : angle de l'élément suivant

Le point final ne doit pas être le point initial (pas de
cercle entier).
