Notice d’installation Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Contenu Description du module ................2 Installation du module ................3 Montage du système ................4 Montage des E/S d'extension ..............5 Remplacement d'un seul module dans un système ....... 7 Pièces de rechange .................

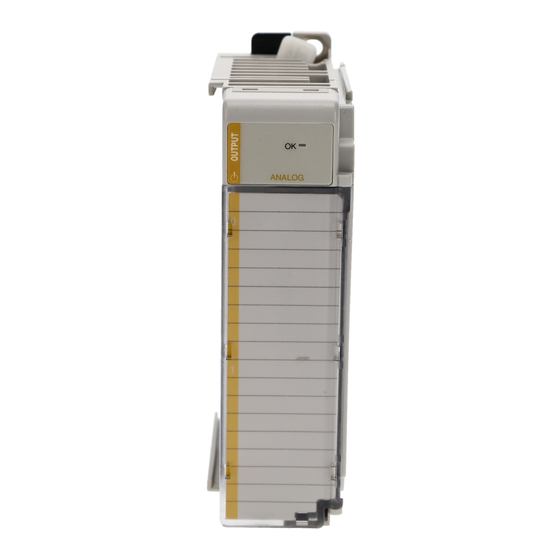

Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Description du module Nº Description levier du bus Analog (avec fonction de verrouillage) DANGER Do Not Remove RTB Under Power Unless Area is Non-Hazardous patte supérieure pour montage sur panneau V out 0 + I out 0 + ANLG...
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Installation du module Les E/S Compact conviennent à une utilisation en environnement industriel lorsqu'elles sont installées conformément aux présentes instructions. Plus spécifiquement, cet équipement est destiné à une utilisation dans des environnements propres et secs (Pollution de niveau 2 ) et avec des circuits n'excédant pas la surtension de catégorie II...
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Montage du système Le module peut être connecté à l'automate ou à un module d'E/S adjacent avant ou après le montage. Pour les instructions de montage, voir « Montage sur panneau » page 6, ou «...
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) 7. Fixez un capot de protection (5) au dernier module du système à l'aide des guides comme précédemment. 8. Verrouillez le capot de protection (6). Vous devez utiliser un capot de protection 1769-ECR ou IMPORTANT 1769-ECL, droit ou gauche, pour réaliser la terminaison du bus de communication série.
Page 6
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Montage sur panneau Montez les modules sur un panneau à l'aide de deux vis par module. Utilisez des vis plates M4 ou numéro 8. Des vis sont requises pour le montage sur tous les modules.
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Montage sur rail DIN Le module peut être monté sur les rails DIN suivants : 35 x 7,5 mm (EN 50 022 – 35 x 7,5) ou 35 x 15 mm (EN 50 022 – 35 x 15). Avant de monter le module sur un rail DIN, fermer les loquets du rail DIN.
échéant) ne sont pas nécessaires, sauf si la surface de montage ne peut pas être mise à la terre. Pour de plus amples informations, reportez-vous à la publication Allen-Bradley 1770-4.1FR, Directives de câblage et de mise à la terre pour automatisation industrielle.
Page 9
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Commutateur d’alimentation externe Le module 1769-OF2 (série B ou ultérieure) a un commutateur pour alimentation 24 V c.c. externe, ce qui vous permet d'utiliser une alimentation externe. Le commutateur est situé sur le côté gauche inférieur du circuit imprimé, tel qu'illustré ci-dessous.
Page 10
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Câblage des équipements de sortie Le câblage des équipements de sortie est présenté ci-dessous. • Un branchement incorrect du module sur une source AVERTISSEMENT c.a./c.c. endommage le module. • Soyez prudent lorsque vous dénudez des fils. Des fragments de fils qui tombent dans le module peuvent l'endommager à...
Page 11
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Retrait du bornier avec protection Pour retirer le bornier, desserrez les vis de retenue supérieure et inférieure. Le bornier sort du module. Lorsque vous replacez le bornier, le couple de vissage des vis de retenue est de 0,46 Nm (4,1 in-lb).
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Calibre des câbles et couple de vissage des bornes Chaque borne peut accepter deux fils, avec les restrictions suivantes : Type du câble Calibre du câble Couple de vissage Couple de vissage des vis des bornes des vis de retenue Plein...
Page 13
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Les bits sont définis comme suit : • Dx = Bits de diagnostic. Lorsqu'ils sont activés, ils indiquent un fil de sortie déconnecté ou une résistance de charge élevée (non utilisé sur les sorties tension).
Page 14
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Fichier des données de configuration La manipulation des bits de ce fichier se fait normalement avec un logiciel de programmation (par ex., RSLogix 500, RSNetworx pour DeviceNet, etc.) pendant la configuration initiale du système.
Page 15
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Mots de configuration du canal Les mots 0 et 1 du fichier de configuration vous permettent de modifier séparément les paramètres de chaque canal. Par exemple, le mot 0 correspond au canal 0. Définir Les réglages de bit suivants Indique ceci...
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Spécifications Spécifications générales Spécification Valeur Dimensions 118 mm (hauteur) x 87 mm (profondeur) x 35 mm (largeur) la hauteur avec les pattes de montage est de 138 mm 4,65 in. Poids approximatif 300 g (0,65 lb) (avec emballage)
Page 17
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Spécifications des sorties Spécification 1769-OF2 (série B ou ultérieure) Plages de fonctionnement analogique Tension : ± 10 V c.c., 0 à 10 V c.c., 0 à 5 V c.c., 1 à 5 V c.c. Intensité...
Page 18
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Spécification 1769-OF2 (série B ou ultérieure) Non-linéarité (en pourcentage de la ±0,05 % pleine échelle) ±0,05 % Répétabilité (en pourcentage de la pleine échelle) Erreur de sortie sur toute la plage de Tension : ±0,8 % température Intensité...
Module de sorties analogiques Compact™ 1769-OF2 (série B ou ultérieure) Environnements dangereux Cet équipement est conçu pour être utilisé dans des environnements de Classe 1, Division 2, Groupes A, B, C, D ou non dangereux. La mise en garde suivante s’applique à...
Pour plus d’informations Pour Reportez-vous à ce document Référence Une description plus détaillée sur l'installation et Automates programmables 1764-UM001A-FR-P l'utilisation des E/S Compact avec l'automate MicroLogix 1500 – programmable MicroLogix 1500. Manuel utilisateur Des informations détaillées sur l'installation, la Modules d'E/S Compact 1769-UM002A-FR-P programmation et le dépannage des modules analogiques –...
