Notice de montage et d'utilisation

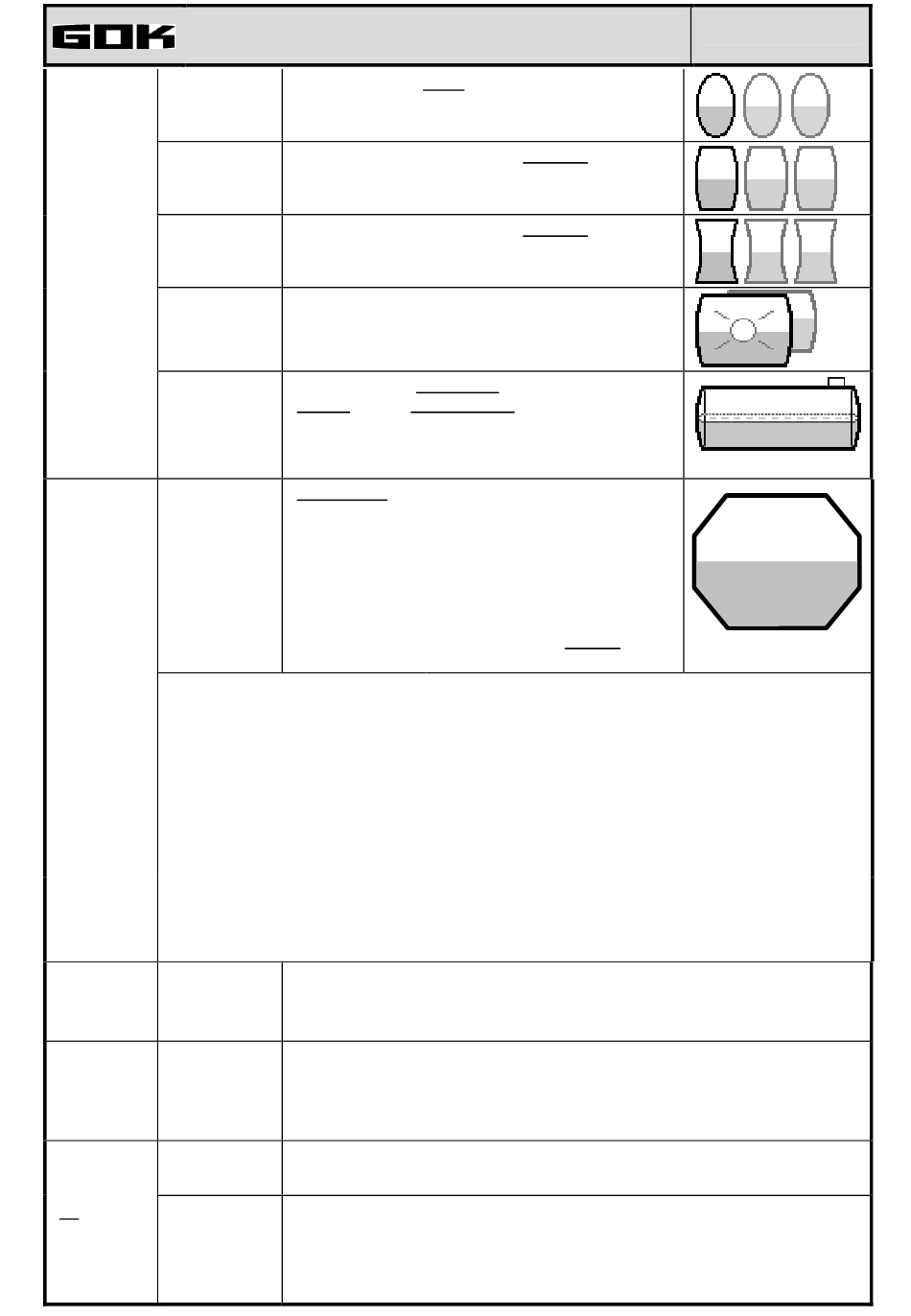

Oval
Konvex
Konkav
Plastic
Cyl.>50m
Table
Index:0 § 0 mm § 0 L
Index:1 § xxxx mm § xxxx L
Index:2 § .... mm § .... L
Index:3 § .... mm § .... L
....
max.
Index:16 §max. mm § max. L
L'entrée de tous les couples de valeurs intermédiaires (index 1 – 15) n'est pas nécessaire.
Une interpolation linéaire est faite entre 2 valeurs. Dans le régime linéaire de la géométrie
de la citerne l'entrée d'un couple de valeurs bas et d'un couple de valeurs haut est
suffisante.
4.Volume xxx.xxxL
Volume de
citerne
5.Height x.xxx mm
Hauteur
(ou cm)
intérieure
de citerne
6.Relay1 deactive
active
(SBox 2)
ou On: 10%
6.Beeper
(SBox 3)
Citerne de cave ovale : forme courante des
citernes en composite renforcé fibres de verre ou
en tôle à simple paroi
Citerne de batterie plastique, convexe : forme
légèrement ventrue, alternative à linéaire
Citerne de batterie plastique, concave : forme
légèrement creuse, alternative à linéaire
Citerne plastique à creux
Citerne de plastique présentant un creux vers
son milieu (sans cerclage)
3
Grande citerne cylindrique extérieure
50 000 litres à 100 000 litres
Pour les grandes citernes cylindriques de 50 m
3
à 100 m , on peut consulter un tableau de
conversion de jauge particulier.
NOUVEAU: Entrée d'une forme de citerne
spéciale indiquée dans le tableau de repère.
A cet effet, jusqu'à 16 couples de valeurs
(hauteur en mm + volume in L) peuvent être
entrés.
Avant d'entrer les couples de valeurs, les valeurs
pour le volume de la citerne en étape 4 ainsi que
la hauteur de la citerne en étape 5 doivent être
entrées.
§ .... mm § .... L
Par défaut 0 L,
mais 0L n'est pas une valeur valide.
Ce paramètre est à définir dans tous les cas.
Par défaut 2.000 mm
(maximum 9.999 mm) - pour les sondes à partir de 1000mbar, l'affichage
et le paramétrage de la hauteur sont en cm au lieu de mm
Par défaut (Enter sur deactive § saut à l'étape suivante de saisie)
Enter sur 'active' fait passer à l'étape 'on'
10% par défaut, la plage est 0..99
Le relais ou alarme sonore commute sur MARCHE quand le niveau
descend en dessous de 10%, p.ex.
couple de valeurs fixé par avance (ne doit pas être
entré).
premier couple de valeurs
hauteur intérieure maximum de la citerne § le volume
maximum de la citerne (=5.Height) est
automatiquement attribué et ne doit pas être entré.
Réf. article 28 100-
Edition 02.2008
Page 8 sur 12
