Réglages du ventilateur et de la chaleur standard et haute capacité
Toutes les unités sont fournies avec une capacité
standard.
Toutes les unités sont équipées de ventilateurs
capables de fournir des débits d'air standard
et élevés (vitesses moyenne et élevée) qui sont
contrôlés par le panneau de programmation fourni
avec chaque unité.
Les unités chauffées électriquement fournissent des
sorties de chauffage standard et haute capacité.
Ces réglages peuvent être rapidement modifiés sur
place par l'ingénieur d'installation pour passer de la
capacité standard à la capacité élevée..
Assurez-vous que les câbles
d'alimentation sont adaptés à la
charge plus élevée avec les réglages
de haute capacité des ventilateurs.
Voir les données techniques à la
page 6
Réglage de la vitesse du ventilateur
Le réglage de la vitesse du ventilateur peut être
modifié via le panneau d'affichage dans le cadre
du programme de configuration de l'ingénieur,
comme décrit à la page 28.
Modèle ambiant et LPHW
Les modèles Ambient n'ont pas d'éléments
chauffants, et les modèles LPHW ont un
serpentin dont la capacité ne peut pas être
contrôlée par la carte de circuit interne, donc
seule la capacité du ventilateur peut être
modifiée pour répondre aux besoins du site.
Pour ce faire, il suffit de modifier le réglage
de la vitesse du ventilateur dans l'affichage du
programme.
Remarque : La sortie de chaleur du LPHW peut
être contrôlée par un thermostat et une vanne
d'un tiers connectés au système de contrôle du
réseau de chaleur.
Reznor, Guardian GB GR et GS avec Signal Pro, Manuel d'installation, FR 2021-11, D301368 Iss 0
Mode chauffage électrique
Sur les modèles à chauffage électrique, la capacité
du ventilateur peut être réglée de la même manière
que la température ambiante en réglant la vitesse
du ventilateur sur F1, F2 ou F3. La capacité de
chauffage peut être modifiée en plaçant les cavaliers
E1, E2 et E3 sur le bornier 1a à 6a de l'installateur,
voir le schéma de câblage à la page 21.

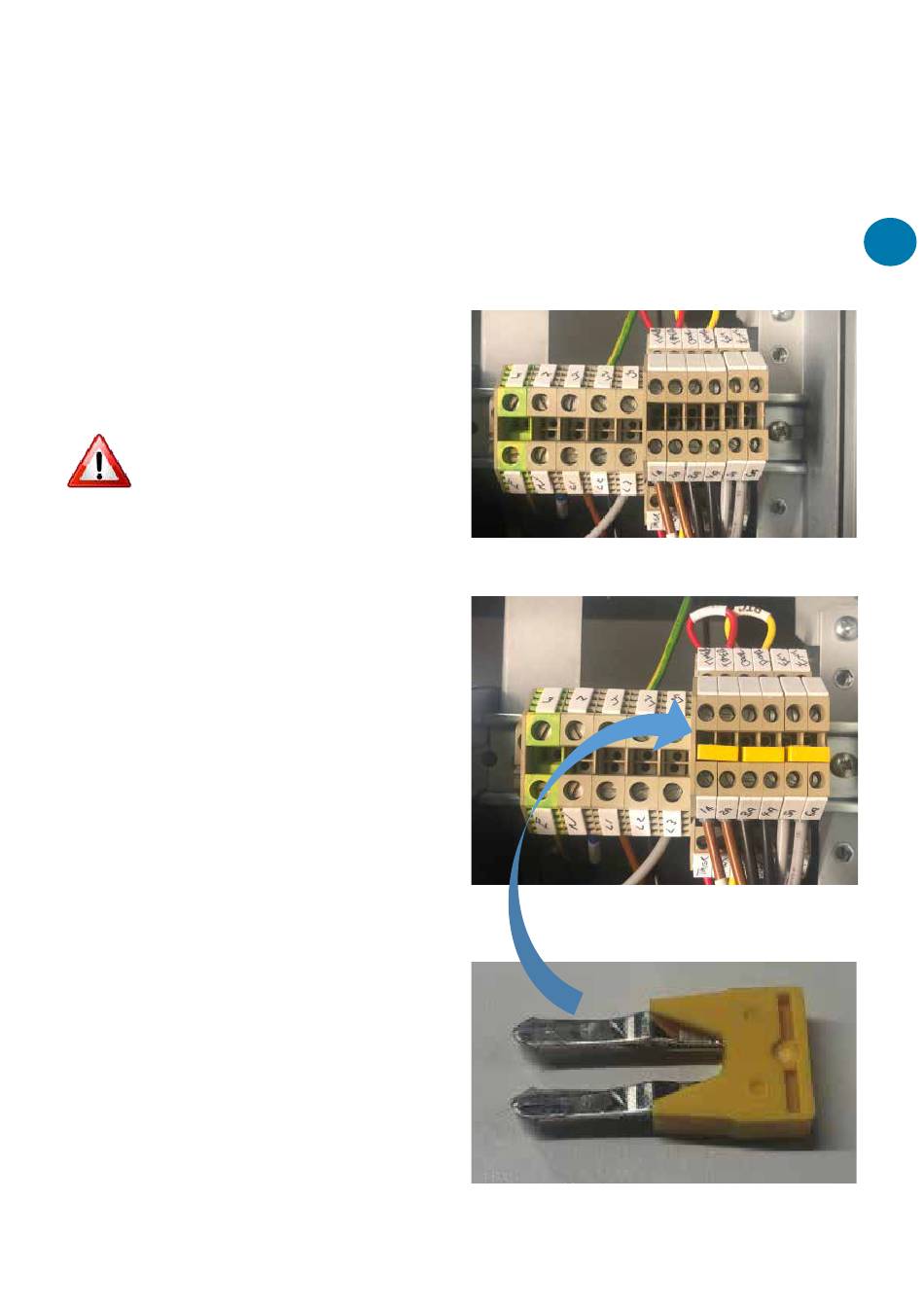

Figure 19 Réglage d'usine des cavaliers de
capacité thermique (aucun cavalier installé)
Figure 19.1 Cavaliers de capacité thermique
Capacité élevée (cavaliers installés)
Figure 19.2 Pack de cavaliers de capacité de
chaleur numéro de pièce 1026901
I
Page No 19
