Dimensions. GR Modèles encastrés
TD

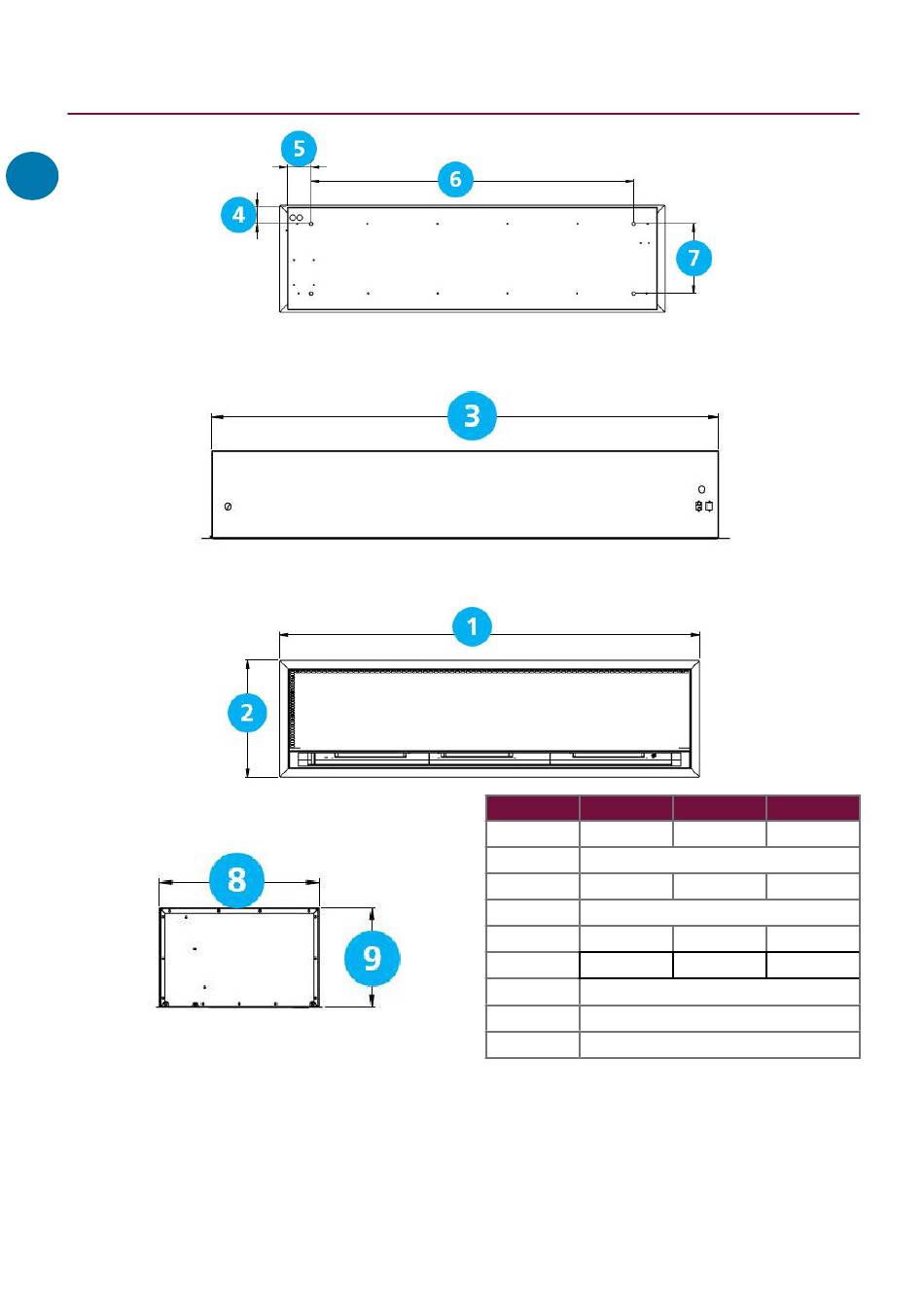

Figure 3 GR Vue de dessus
Figure 3.1 GR Vue de face
Figure 3.2 GR Vue de dessous
Figure 3.3 GR Vue de côté
Distances de dégagement
Il est recommandé d'autoriser un dégagement minimum de 100 mm autour de la caisse. Ce dégagement
permet l'entrée des câbles et empêche la surchauffe des surfaces combustibles.
La hauteur minimale de montage (du sol à la sortie de la grille) est de 1,8 m. La hauteur de montage
maximale recommandée est de 3 m pour le réglage standard du ventilateur et de 4 m pour la hauteur.
Page No 10 Reznor, Guardian GB GR et GS avec Signal Pro, Manuel d'installation, FR 2021-11, D301368 Iss 0
Référence
GR 1000
1
1125
2
3
1060
4
5
114
6
830
7
8
9
Table 3 Dimensions GR
GR 1500
GR 2000
1650
2177
457
1584
2111
70
112
114
1360
1884
298
438
273
