Uni-Line SMARTSENSE SMART 2000 Manuel D'installation page 45

ModBus
Thermostat Thermostat Thermostat
Maître
Courant COMS Courant COMS Courant COMS
24 24C B A T 24 24C B A T 24 24C B A T
B -
A +

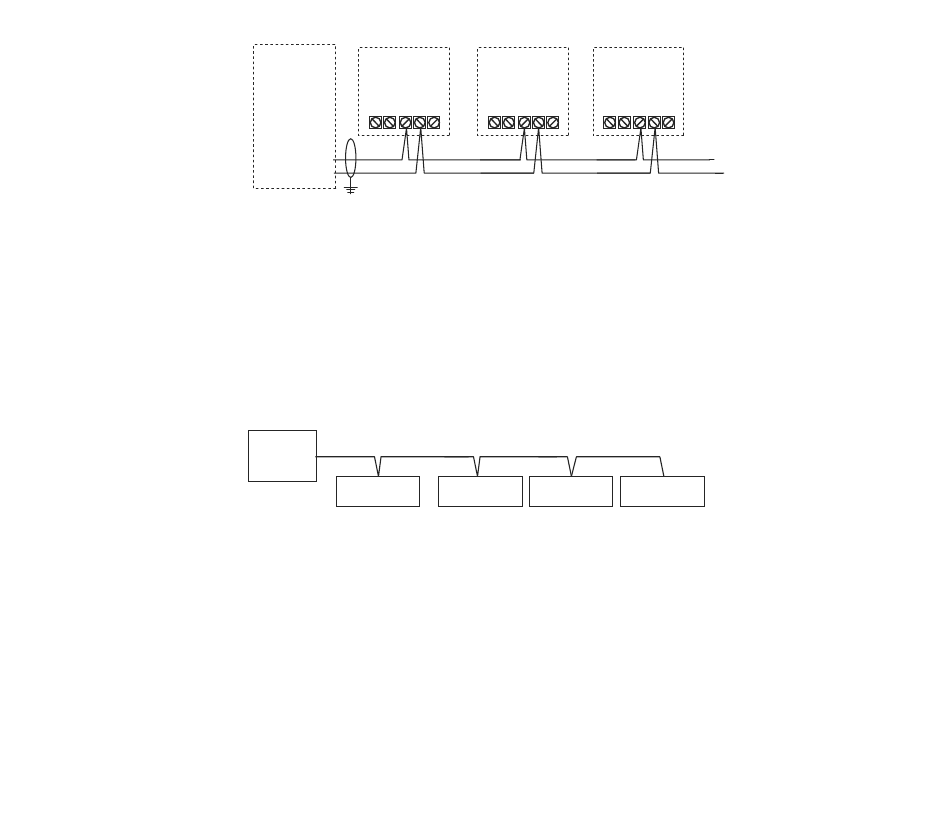

Figure 25
Dans de nombreux cas où plusieurs thermostats sont utilisés sur un seul réseau ou sur un
long réseau, le commutateur DIP, situé entre les bornes R et R / Com sur la carte de circuit
du thermostat, doit être mis en marche pour fiabiliser le réseau.
Il est essentiel que le réseau soit branché en guirlande tel qu'indiqué à la Figure 26. La
Figure 27 et Figure 28 montrent des exemples de câbler d'un réseau Modbus.
ModBus
Maître
SMART 2000 SMART 2000 SMART 2000 SMART 2000
Figure 26 Câblage correct
