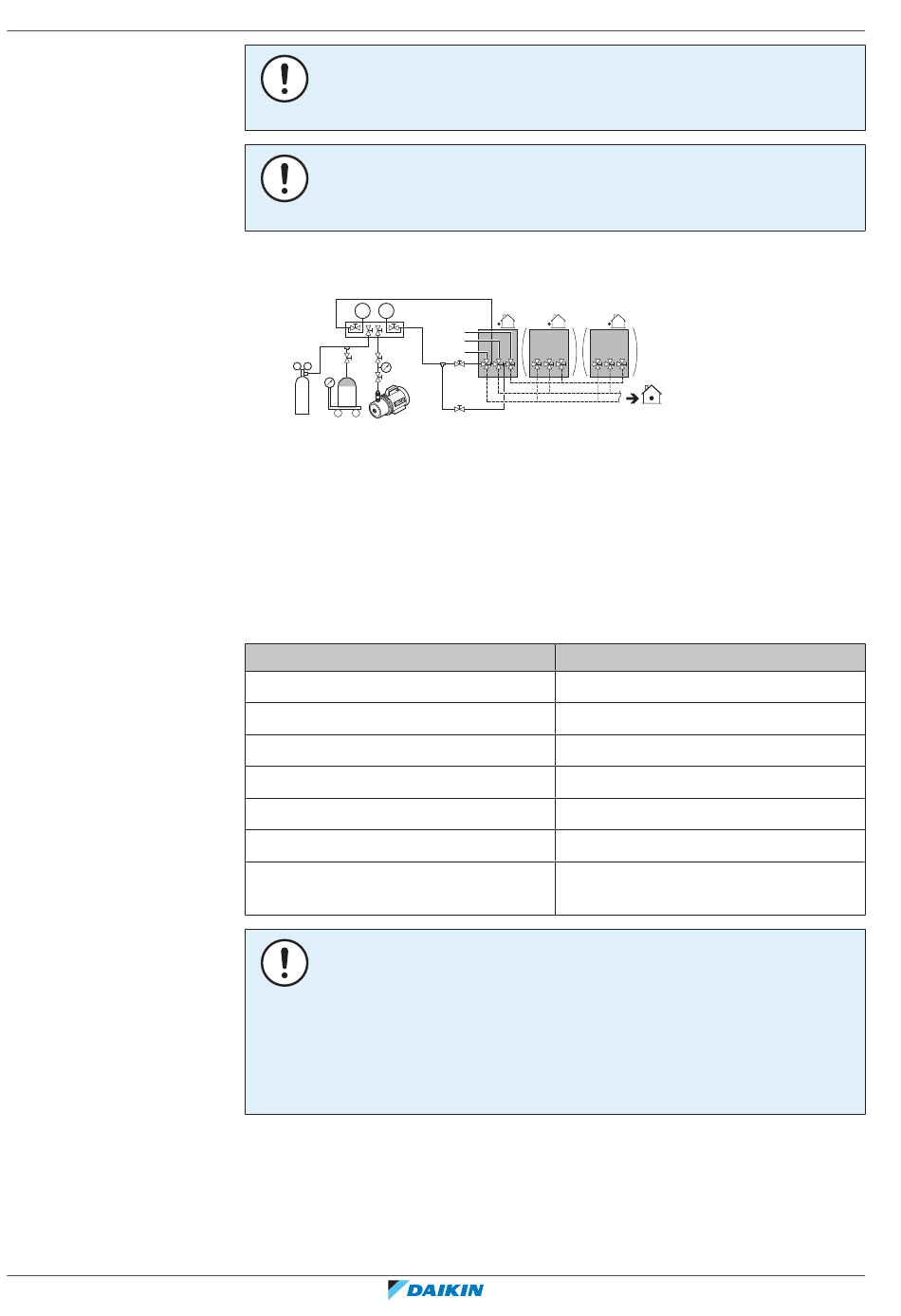

6.5.3 Contrôle du tuyau de réfrigérant: Configuration
6.5.4 Réalisation d'un essai de fuite
Guide de référence de l'installateur et de l'utilisateur
64
REMARQUE
Assurez-vous que l'huile de la pompe n'est pas refoulée vers le système lorsque la
pompe est à l'arrêt.
REMARQUE
Ne purgez pas l'air avec les réfrigérants. Utilisez une pompe à vide pour purger
l'installation.
p < p >
A B
a
d
N2 R410A
b c e
a Vanne de réduction de pression
b Azote
c Bascule
d Réservoir de réfrigérant R410A (système à siphon)
e Pompe à vide
f Vanne d'arrêt de la conduite de liquide
g Vanne d'arrêt de la conduite de gaz
h Vanne d'arrêt de la conduite de compensation (uniquement pour RYMQ)
A Vanne A
B Vanne B
C Vanne C
D Vanne D
Vanne
Vanne A
Vanne B
Vanne C
Vanne D
Vanne d'arrêt de la conduite de liquide
Vanne d'arrêt de la conduite de gaz
Vanne d'arrêt de la conduite de
compensation
REMARQUE
Les connexions aux unités intérieures et à toutes les unités intérieures doivent
également être testées (fuite et vide). Laissez les éventuelles vannes de tuyau (non
fournies) installées ouvertes également.
Reportez-vous au manuel d'installation de l'unité intérieure pour plus de détails. Le
test de fuite et le séchage à vide doivent se faire avant de mettre l'unité sous
tension. Sinon, reportez-vous aussi à l'organigramme décrit plus haut dans ce
chapitre (voir
Le test de fuite doit satisfaire aux spécifications EN378‑2.
h
g
f
D
C
Ouvert
Ouvert
Ouvert
Ouvert
Fermer
Fermer
Fermer
"6.5.1 A propos du contrôle de la tuyauterie de
Etat de la vanne
4
réfrigérant" [ 62]).
