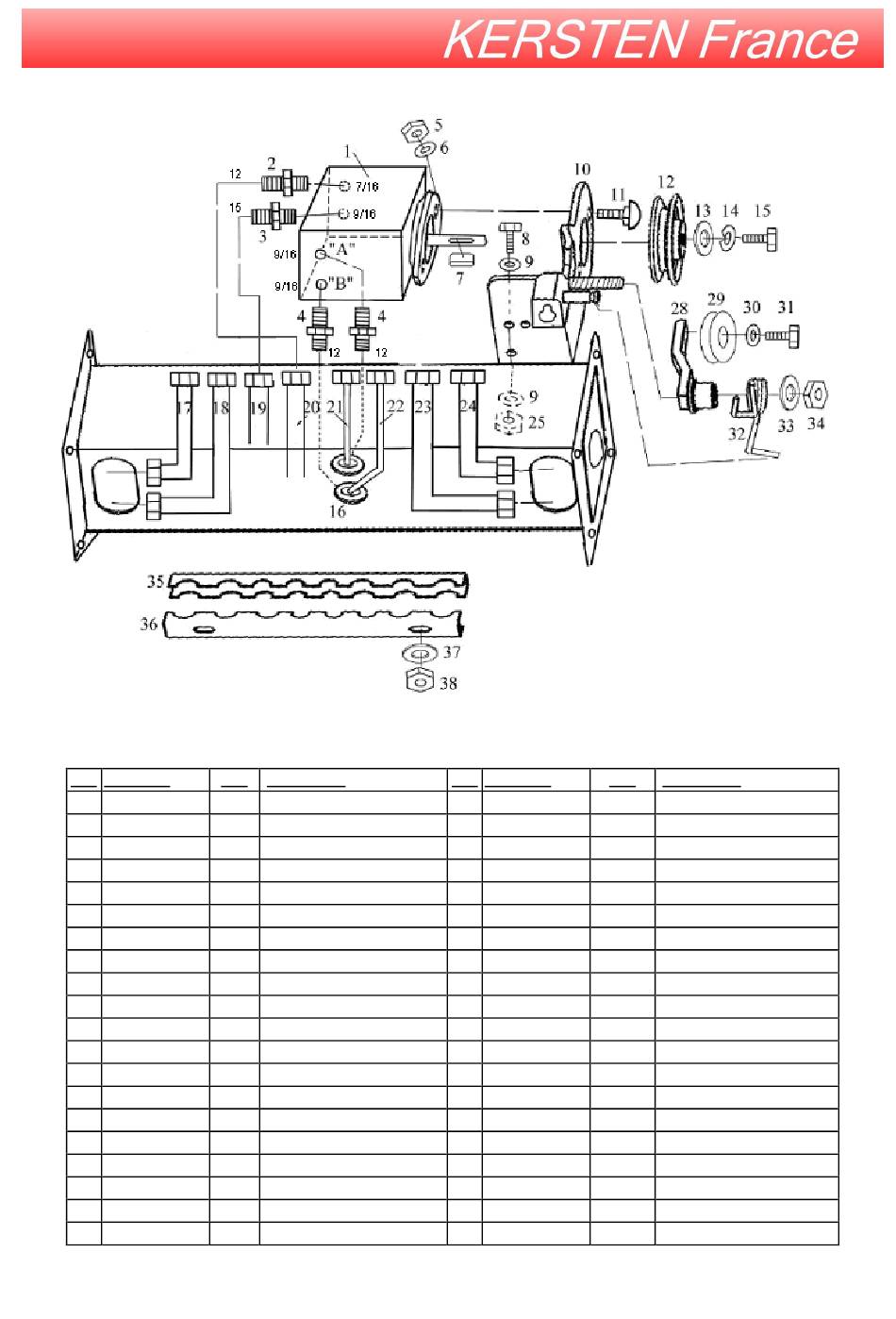

Eclaté 5 Circuit Hydraulique - Kersten RCH1690 Manuel D'installation

Rep Référence Qté.
1 934 100 003
2 931 071 271
3 931 139 160
4 931 071 291
5 900 010 002
6 905 110 000
7 908 018 014
8 901 008 025
9 905 108 000
10 767 000 041
11 901 910 035
12 921 210 090
13 905 005 000
14 905 005 000
15 902 758 103
16 943 600 305
17a 767 000 085
17b 767 000 081
18a 767 000 087
18b 767 000 083
Manuel utilisateur pour Rough Cutter Hydro ab 02/97
Eclaté 5 Circuit hydraulique
Désignation
1 Pompe axiale
1 Adapter 7/16 12L
1 Adapter 9/16 15L
3 Adapter 9/16 12L
2 Ecrou frein
2 Rondelle
1 Clavette 1/8" x1/8" x14
3 Vis
6 Rondelle
1 Support pompe
2 Vis Japy
1 Rondelle
1 Rondelle
1 Rondelle frein
1 Vis
2 Passe-fil 30,5mm
1 Tube hydro supérieur 1690
1 Tube hydro supérieur 18120
1 Tube hydro inférieur 1690
1 Tube hydro inférieur 18120
Rep Référence
19 767 000 092
20 767 000 089
21 767 000 093
22 767 000 094
23a 767 000 088
23b 767 000 084
24a 767 000 086
24b 767 000 082
25 900 008 002
28 767 000 008
29 921 313 718
30 905 110 000
31 902 738 114
32 767 000 001
33 905 210 000
34 900 010 002
35 767 000 060
36 767 000 061
37 905 106 000
38 900 006 002
Page 18 / 25
Qté. Désignation
1 Tube hydraulique 15L
1 Tube hydraulique 12L
1 Tube hydraulique pompe A
1 Tube hydraulique pompe B
1 Tube hydraulique 1690
1 Tube hydraulique 18120
1 Tube hydraulique 1690
1 Tube hydraulique 18120
3 Ecrou frein
1 Support poulie tendeur
1 Poulie tendeur
1 Rondelle
1 Vis 3/8"-24 x 1" ¼
1 Ressort de torsion
1 Rondelle large ø30
1 Ecrou frein
1 Support tube
1 Support tube
2 Rondelle
2 Ecrou frein
